Dit artikel beschrijft en legt uit hoe de AccuTouch-technologie van Elo werkt

Zie de informatie hieronder voor een uitleg over hoe de AccuTouch-technologie werkt.



De Onderdelen van een Touchscreen

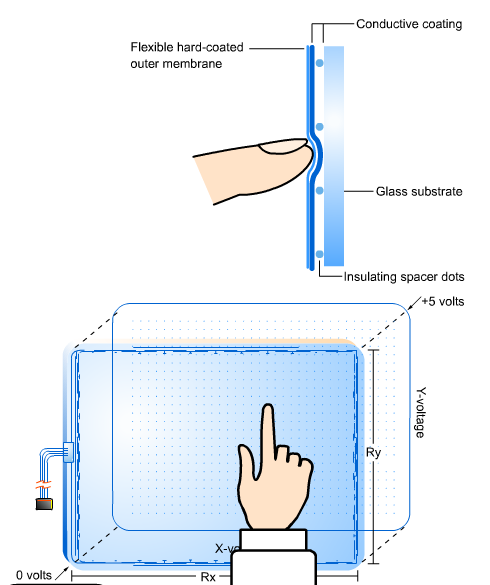

De AccuTouch vijfdraadige resistieve touchscreen maakt gebruik van een glazen paneel met een uniforme resistieve coating. Een dikke polyester afdekking is strak opgehangen bovenop een glazen substraat, gescheiden door kleine, transparante isolerende stippen. De afdekking heeft een harde, duurzame coating aan de buitenkant en een geleidende coating aan de binnenkant.

Wat Er Gebeurt Tijdens een Aanraking
Wanneer het scherm wordt aangeraakt, duwt het de geleidende coating op de afdekking tegen de coating op het glas, waardoor elektrische contact ontstaat. De geproduceerde spanningen zijn de analoge weergave van de aangeraakte positie.

Hoe de Touchscreen Controller Schermmetingen Interpreteert
Wanneer de controller wacht op een aanraking, is de resistieve laag van het touchscreen gebiased op +5V via vier aansturingslijnen, en is de afdekking geaard via een hoge weerstand. Wanneer het touchscreen niet wordt aangeraakt, is de spanning op de afdekking nul. Het spanningsniveau van de afdekking wordt continu omgezet door de analoog-naar-digitaal omzetter (ADC) en bewaakt door de microprocessor op de controller.

Wanneer het touchscreen wordt aangeraakt, detecteert de microprocessor de stijging van de spanning op de afdekking en begint de coördinaten als volgt om te zetten:

A    De microprocessor plaatst de X aansturingsspanning op het touchscreen door +5V toe te passen op de pinnen H en X en de pinnen Y en L te aarden. Een analoge spanning die evenredig is aan de X (horizontale) positie van de aanraking verschijnt op de afdekking bij pin S van de touchscreenconnector. Deze spanning wordt gedigitaliseerd door de ADC en onderworpen aan een gemiddelde algoritme, waarna deze wordt opgeslagen voor verzending naar de host.
B    Vervolgens plaatst de microprocessor de Y aansturingsspanning op het touchscreen door +5V toe te passen op de pinnen H en Y en de pinnen X en L te aarden. Een analoge spanning die evenredig is aan de Y (verticale positie van de aanraking) verschijnt nu op de afdekking bij pin S van de touchscreenconnector. Dit signaal wordt omgezet en verwerkt zoals hierboven beschreven voor de X-positie

Waarom het Gemiddelde Algoritme Belangrijk is
Het gemiddelde algoritme vermindert ruis die voortkomt uit contact bounce tijdens het maken en verbreken van contact met het touchscreen. Opvolgende X- en Y-monsters worden getest om te bepalen dat hun waarden niet meer dan een bepaalde range verschillen. Als een of meer monsters buiten deze range vallen, worden de monsters verworpen en wordt het proces opnieuw gestart. Dit wordt voortgezet totdat verschillende opeenvolgende X-monsters (en daarna Y-monsters) binnen de range vallen. Het gemiddelde van deze waarden wordt gebruikt als de X- en Y-coördinaten respectievelijk.

Zodra onafhankelijke X- en Y-monsters zijn verkregen, worden coördinatenparen bemonsterd om de effecten van ruis te elimineren. Als een monster niet binnen een interne range valt, worden alle X- en Y-coördinaten verworpen en wordt de onafhankelijke X- en Y-reeks opnieuw gestart. Zodra acceptabele coördinaten zijn verkregen, wordt een gemiddelde coördinaat bepaald en gecommuniceerd naar de hostprocessor.

Video-alignment
De X- en Y-waarden zijn vergelijkbaar met cartesische coördinaten, waarbij X van links naar rechts toeneemt en Y van onder naar boven toeneemt. Deze absolute coördinaten zijn willekeurig en niet geschaald, en zullen iets variëren van touchscreen naar touchscreen. De AccuTouch-controller kan worden gekalibreerd voor video-alignment. Dit stelt het coördinatensysteem van het touchscreen af op het afbeeldingsweergave, stelt elke as opnieuw in en schaling van de coördinaten voordat ze worden verzonden naar de hostcomputer.

X- en Y-asmetingen Ontstaan uit het Glas
De AccuTouch vijfdraadtechnologie maakt gebruik van het onderste glazen substraat voor zowel X- als Y-asmetingen. De flexibele afdekking fungeert alleen als een spanningsmeetsonde. Dit betekent dat het touchscreen goed blijft functioneren, zelfs bij ongelijkmatigheid in de geleidende coating van de afdekking. Het resultaat is een nauwkeurige, duurzame en betrouwbare touchscreen die een driftvrije werking biedt.
