Dit artikel legt uit hoe je toegang krijgt tot de WiFi/Bluetooth-module in een EloPOS AIO-eenheid.

WiFi/Bluetooth specificaties

• Elo P/N: E576849
• Beschrijving: Intel AC-9260 WiFi/Bluetooth-module, 802.11ac, Bluetooth 5.0

Procedures

Volg de onderstaande stappen om toegang te krijgen tot de WiFi/Bluetooth-module op de EloPOS-eenheid:

1. Koppel de voeding van de EloPOS-eenheid los.

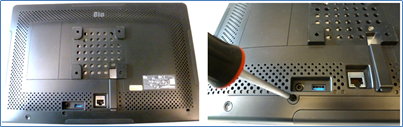

2. Plaats de eenheid met de voorkant naar beneden op een schone, beschermende ondergrond. Verwijder de Philips-schroef van het onderste toegangspanel.

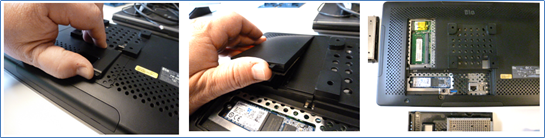

3. Verwijder de onderste en bovenste toegangspanelen om toegang te krijgen tot de interne componenten.

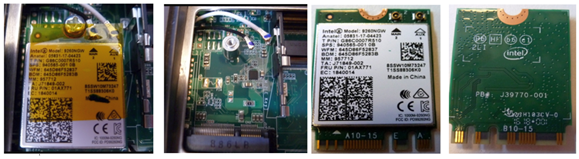

4. Verwijder de tape, koppel de WiFi-antennekabels los en verwijder vervolgens de Philips-schroef die de WiFi/Bluetooth-module bevestigd.



Opmerking

Wees voorzichtig bij het loskoppelen van de antennekabels om schade aan de connectoren of de module te voorkomen.
