Dit artikel biedt stappen voor het verwijderen en vervangen van de CMOS-batterij in 22-inch en 15-inch* EloPOS of i-Series 2.0 met Windows AIO TouchComputers.

Lees de procedure zorgvuldig door voordat u probeert deze uit te voeren. Als u niet ervaren of comfortabel bent met het demonteren van elektronische apparatuur, probeer dit dan niet. Schade die ontstaat bij het uitvoeren van deze procedure valt niet onder de Elo-garantie. U kunt het apparaat naar het geautoriseerde reparatiecentrum van Elo sturen om de CMOS-batterij te laten vervangen, voor instructies gaat u HIER

Stappen om de CMOS-batterij in 22-inch en 15-inch* EloPOS en i-Series 2.0 met Windows apparaten te verwijderen en te vervangen.

1. Ontkoppel voeding en plaats 22” EloPOS of 22” i-Series 2.0 met Windows apparaat met de voorkant naar beneden op een beschermende ondergrond.

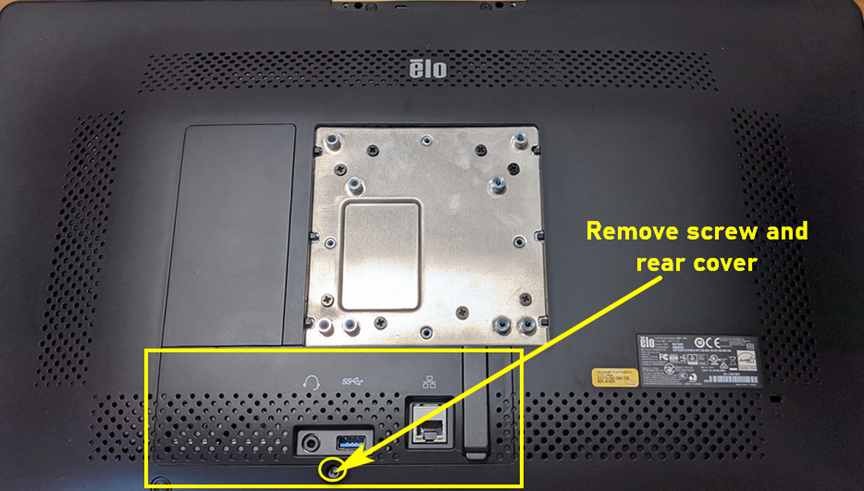

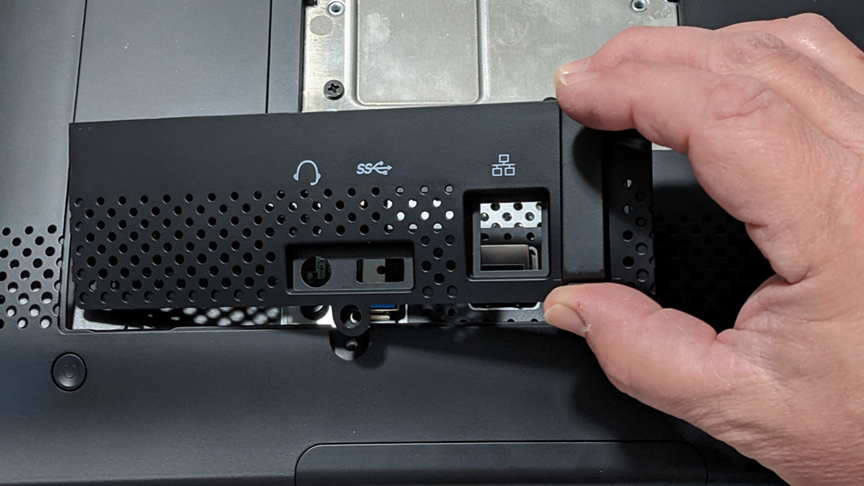

2. Verwijder schroef van de SSD-deksel en verwijder deksel.

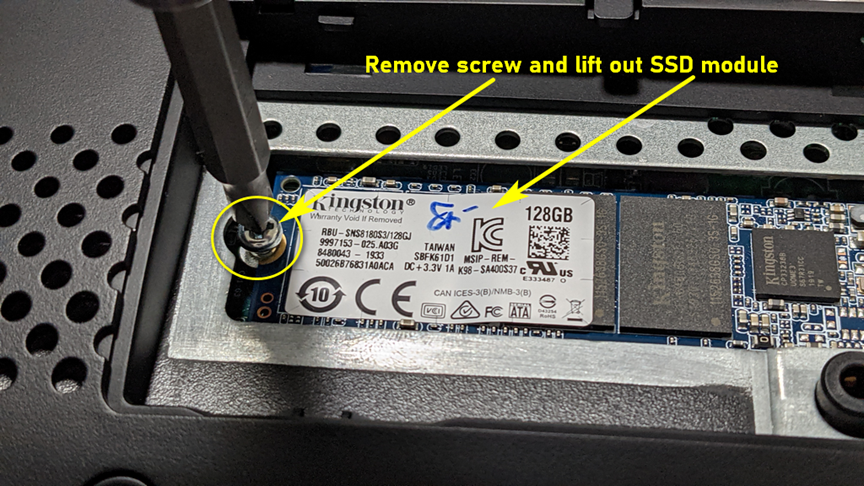

3. Verwijder SSD-schroef en til SSD-module uit het apparaat.

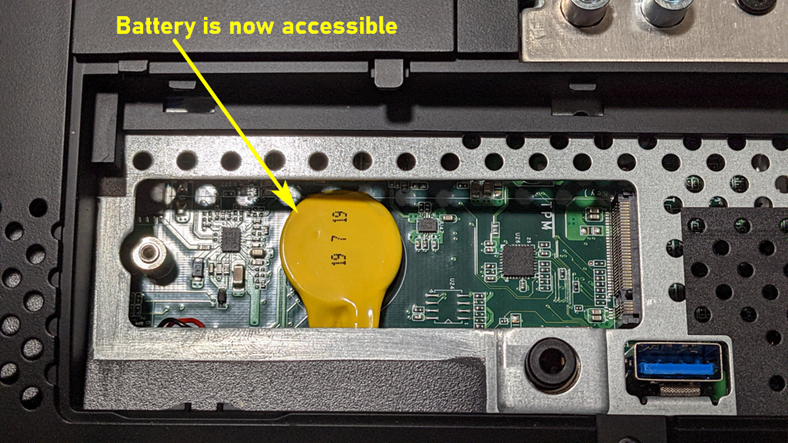

4. CMOS-batterij is nu toegankelijk.

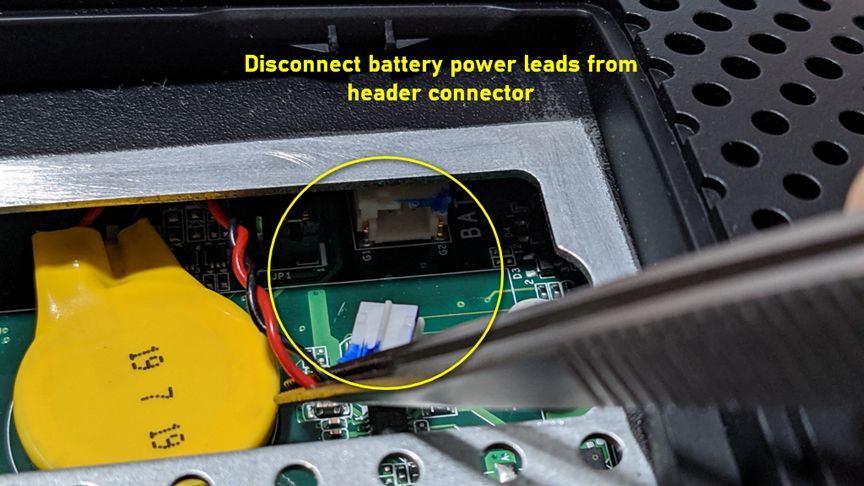

5. Ontkoppel de batterij voedingsdraden van de header connector.

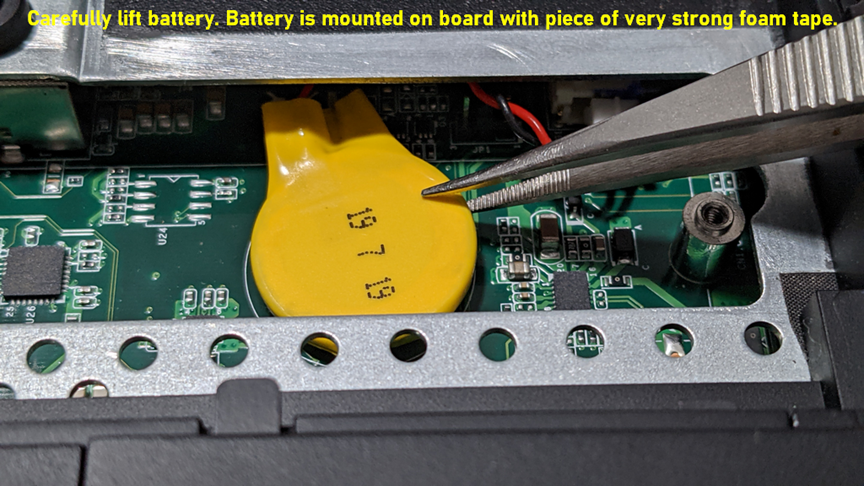

6. Kieskeurig til CMOS-batterij uit het apparaat. Let op, de batterij is gemonteerd met zeer sterke lijm, zorg ervoor dat u het circuitbord niet breekt.

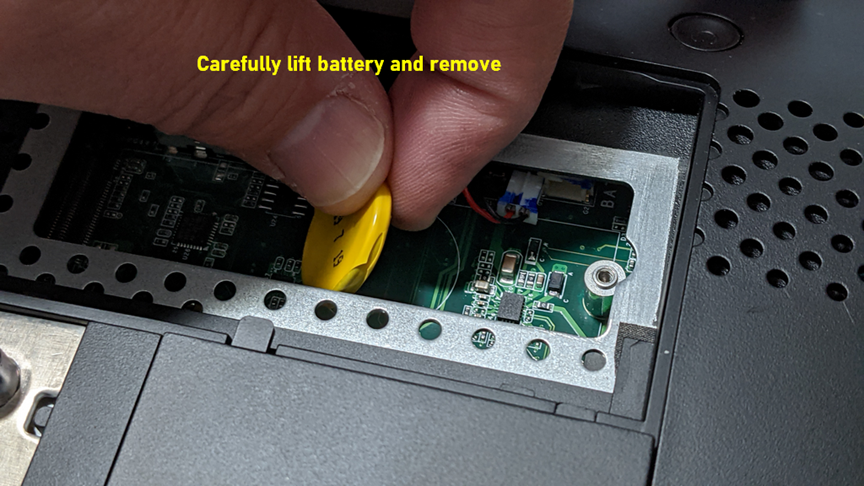

7. Zodra de lijm loskomt, gebruik vingers om de batterij omhoog en uit het apparaat te tilen.

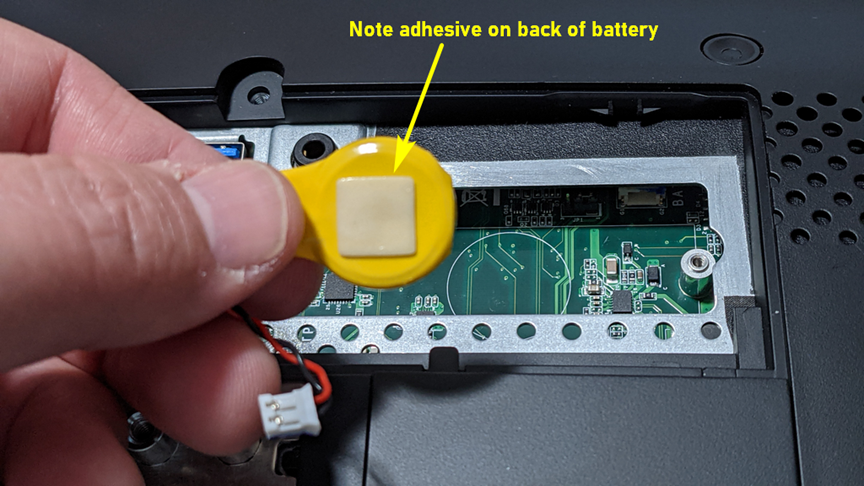

8. De onderstaande foto toont de lijm op de achterkant van de batterij.



9. Vervang CMOS-batterij door een nieuwe en monteer alles weer in omgekeerde volgorde van demontage.

• Vervangende CMOS-batterij = CR-2032 3V met draden en lijm.

10. U moet de datum en tijd in de BIOS opnieuw instellen na het uitvoeren van deze procedure.
