Dit artikel bevat specificaties voor de E281-4035 IntelliTouch Bus Controller
Zie hieronder voor de specificaties van de E281-4035 IntelliTouch Bus Controller.

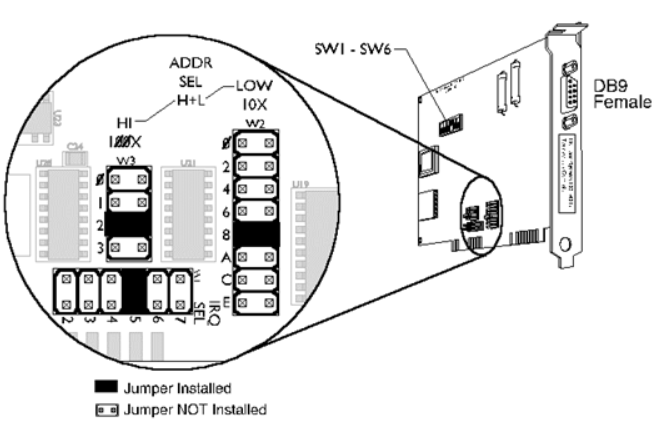

De E281-4035 controller gebruikt slechts vier opeenvolgende I/O-poorten, maar het bezet 32 (0x20) opeenvolgende I/O-poorten. Het basis I/O-adres wordt geselecteerd door jumpers W3 en W2. In het bovenstaande voorbeeld is het basis I/O-adres 280H (fabrieksinstelling).
(W3-waarde x 100) + (W2-waarde x 10)
(2 x 100) + (8 x 10) = 280H
Jumper W1 selecteert de IRQ. In het bovenstaande voorbeeld is IRQ 5 geselecteerd.
Schakelinstellingen
1 Fabrieksinstelling |
Vereisten voor stroomvoorziening
- 5 VDC (±5%) @ 0.3 Amps
- 12 VDC (-5%, +10%) @ 0.1 Amps
- -12 VDC (±10%) @ 0.04 Amps
- Ripple voor alle spanningen <0.150 v="V" p-p="p-p"></0.150>
