Dit artikel biedt informatie over Elo P/N: E413396, POE Adapter 4.0 Kit

Hieronder staat informatie voor Elo P/N: E413396, POE Adapter 4.0 Kit

De PoE (Power Over Ethernet) module ondersteunt DC-uitgang met een bereik van 20V en Ethernet-functionaliteit. Het vermogen is 25,5W gemiddeld. De technologie koppelt elektrische energie aan een LAN-dataliijn, waardoor de levering van voeding mogelijk is naast datacommunicatie via terminals over standaard bekabelingsinfrastructuur.

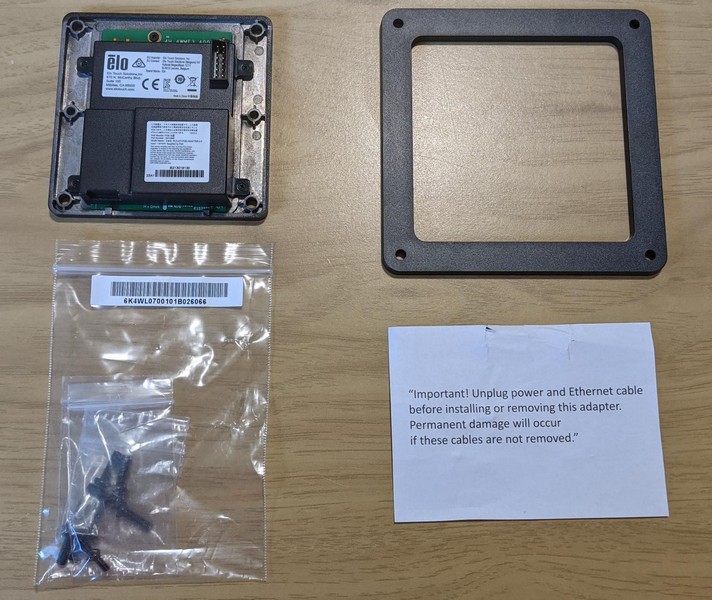

Inhoud van de kit
Deze kit bevat alle onderdelen die hieronder zijn vermeld:

1. 1x Quick Install Guide (E988344 QIG, i-serie 4.0 POE)
2. 2x M3x8mm schroeven (plat hoofd, in een ziplock zak, gelabeld)
3. 4x M4x12mm schroeven (plat hoofd, in een ziplock zak, gelabeld)
4. 4x M4x12mm schroeven (pan hoofd, in een ziplock zak, gelabeld)
5. 1x POE Spacer
6. Waarschuwingslabel voor hot plug “Belangrijk! Trek voedings- en Ethernet-kabel los voordat u deze adapter installeert of verwijdert. Permanente schade kan optreden als deze kabels niet worden losgekoppeld.”

Specificaties

• Standaarden
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Transmissiemedia,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• Efficiëntie
  • Efficiëntie van de geïsoleerde voeding 85%
• Temperatuur
  • Bedrijfstemperatuur (Onafhankelijk van hoogte): 0°C tot 40°C
  • Niet-bedrijfstemperatuur (Onafhankelijk van hoogte): -20°C tot 70°C
  • Bescherming +/-15KV van Ethernet-isolatie voor ESD/Surge bescherming OTP, SCP, OCP-bescherming Isolatie, 1500Vrms

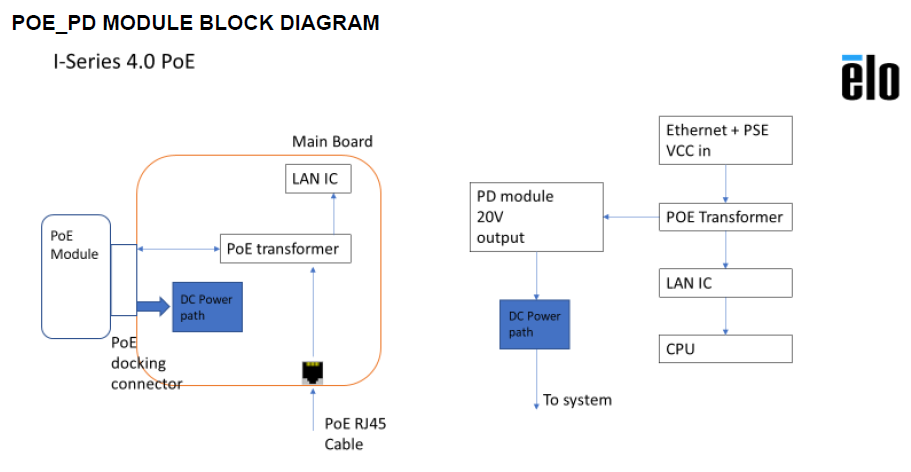

PoE-blokdiagram

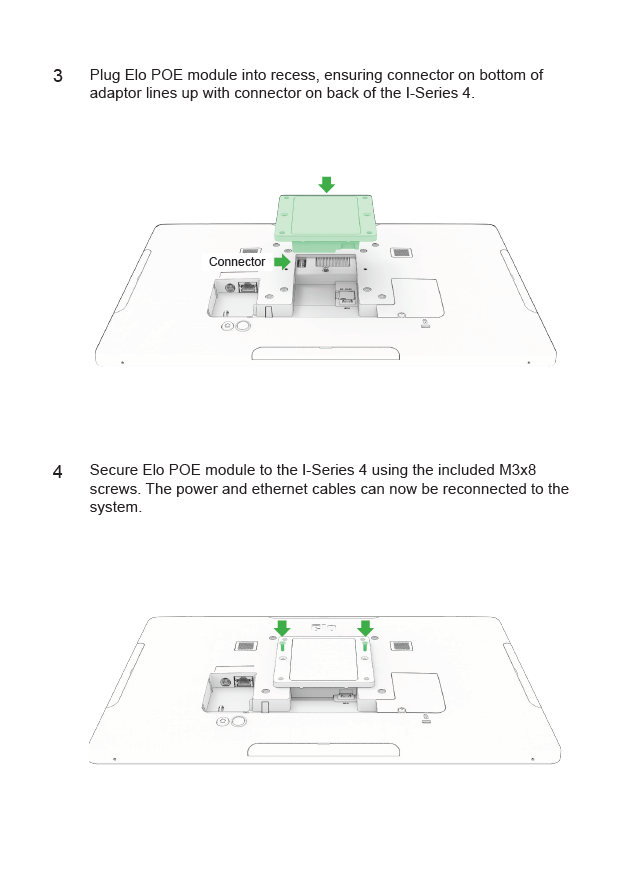

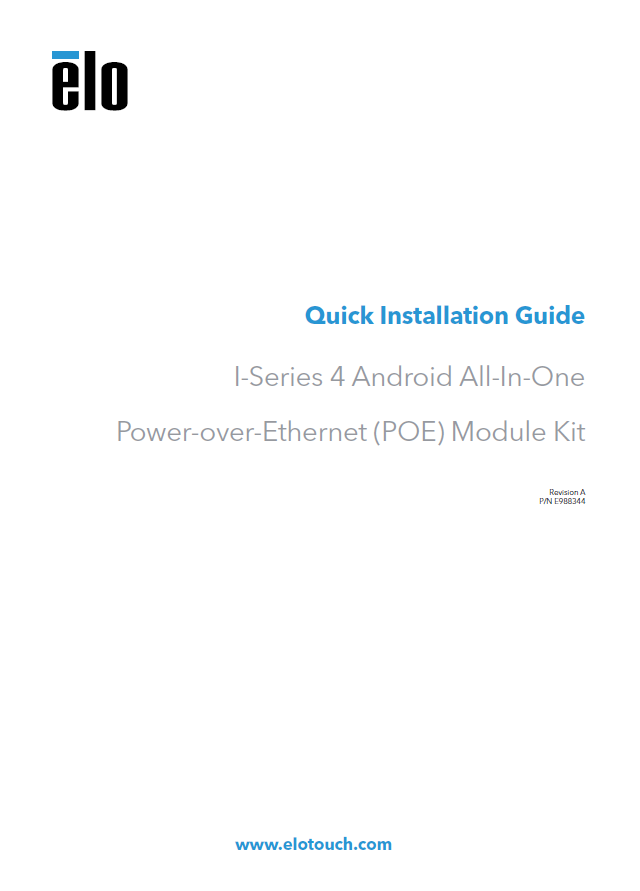

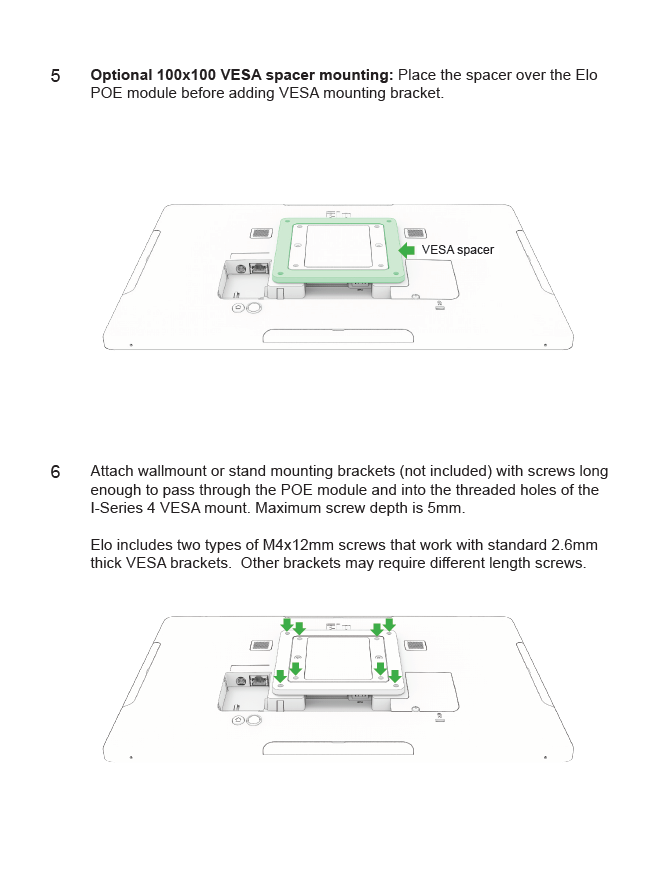

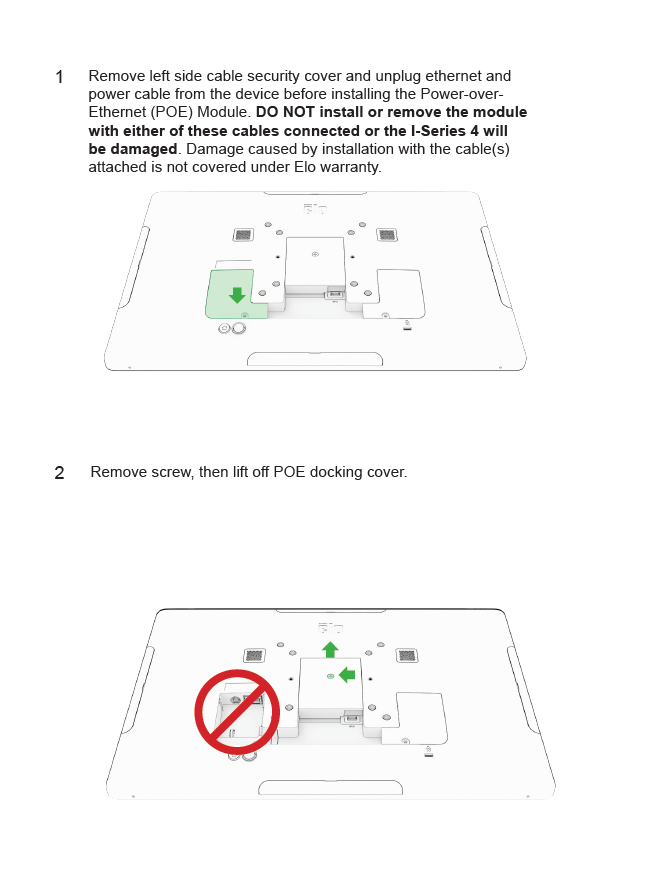

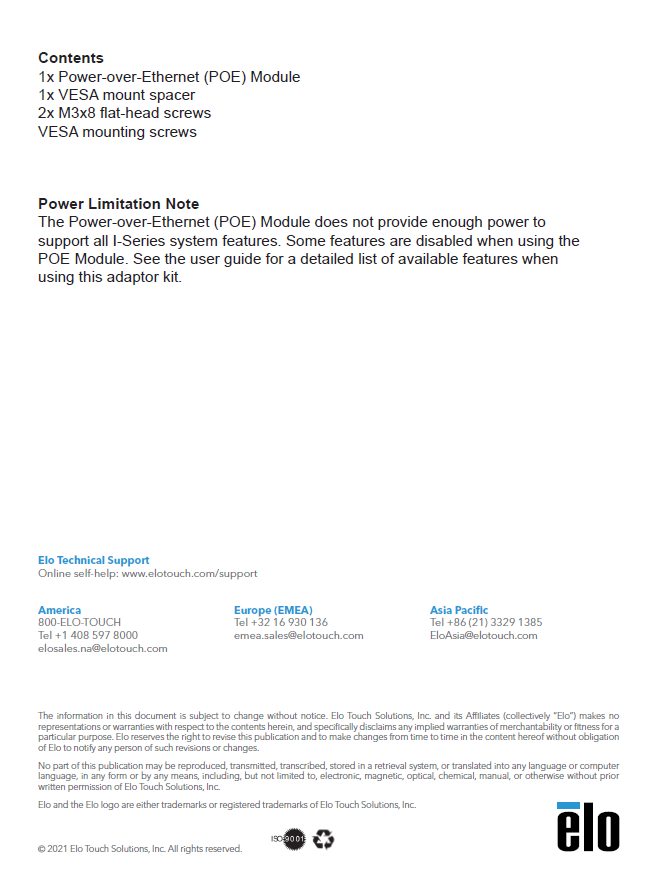

Snel installatiewijzer

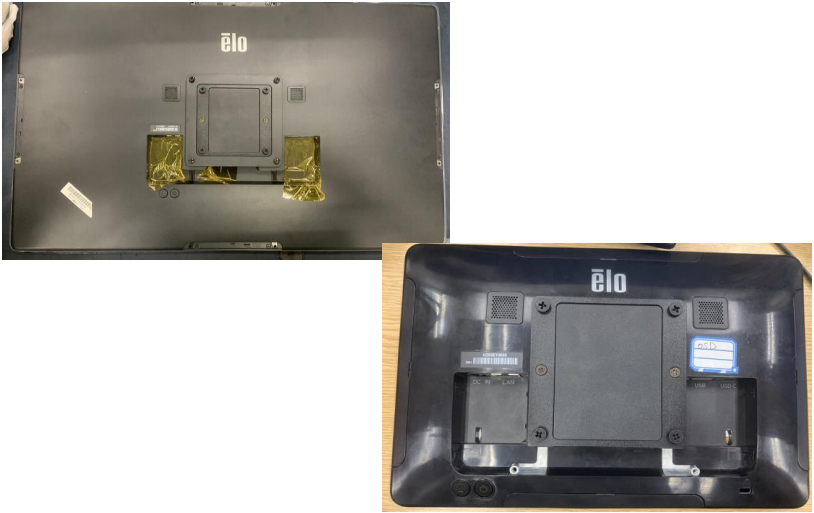

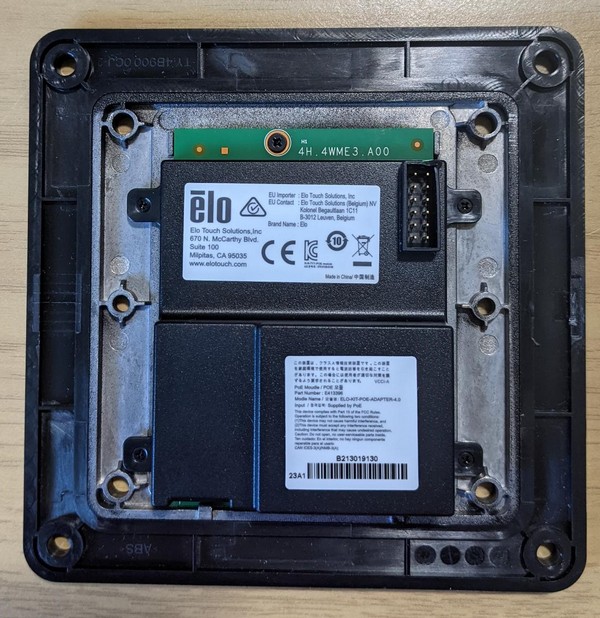

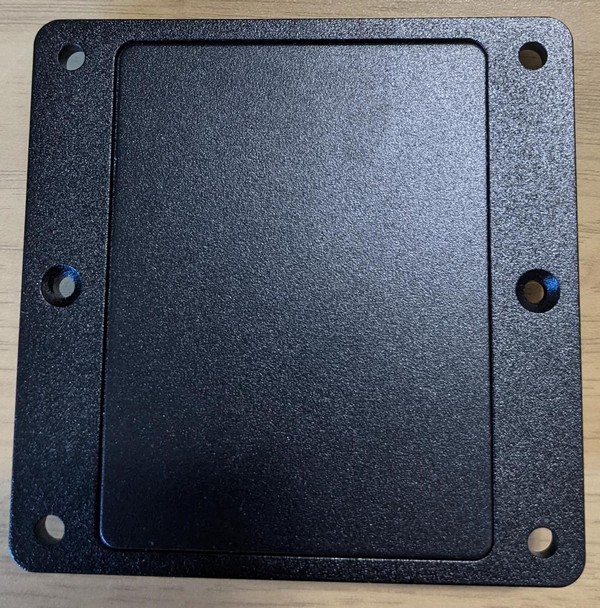

Foto's
