Integratierichtlijnen: Afdichten van PCAP-aanraakschermen
De juiste integratie van Projected Capacitive (PCAP) aanraakschermen van Elo — nu onderdeel van Zebra Technologies — maakt het mogelijk om robuuste stofdichte en waterdichte afdichtingen te creëren. Afhankelijk van uw ontwerp- en integratiemethoden kunnen afdichtingen worden ontworpen om te voldoen aan NEMA 4, NEMA 12 en IP65 normen.
Kritieke Plaatsings- & Materiaalregels:
- De afdichting of pakking mag nooit in contact komen met het actieve gebied van het aanraakscherm. Het mag alleen worden aangebracht rond het inactieve randgebied van het afdekglas om valse aanrakingen te voorkomen.
- Gebruik altijd niet-geleidende materialen voor afdichting.
- Vermijd zwavel-vulkaniseerde elastomeren. Zwavel kan het zilveren elektrodepatroon binnen de aanraaksensor chemisch aantasten en degraderen.
Aanbevelingen voor Pakkingmateriaal
Bij het ontwerpen van stof- of waterdichte barrières worden de volgende materiaalspecificaties aanbevolen om langdurige prestaties te garanderen:
| Type Afdichting | Aanbevolen Materialen | Toepassingsdetails |
|---|---|---|
| Stof- & Vuilafdichting | Open-cellig schuim pakkingen. | Licht aangebracht tussen het aanraakscherm en de voorste bezel. |
| Waterdichte Afdichting | Siliconen, polyurethanen en verzadigde polyolefinen (vernet via hoogenergetische bestraling, peroxide of andere chemische crosslinking). | Elastomeer pakkingen aangebracht op het inactieve randgebied van het afdekglas om binnendringen van vloeistof te voorkomen. |
Afdichting voor Specifieke IP-classificaties
Als uw toepassing een specifieke hoogwaardige IP-classificatie vereist (bijvoorbeeld buitenkiosken of industriële omgevingen), raadt Elo aan om een beschermende frontlaag van afdekglas met een dikte tot 6 mm te gebruiken.
- Installeer de beschermende frontlaag van afdekglas (tot 6 mm dik) over de aanraaksensor.
- Ga naar het On-Screen Display (OSD)-menu van de monitor en schakel de "Touch Through" configuratie-instelling in.

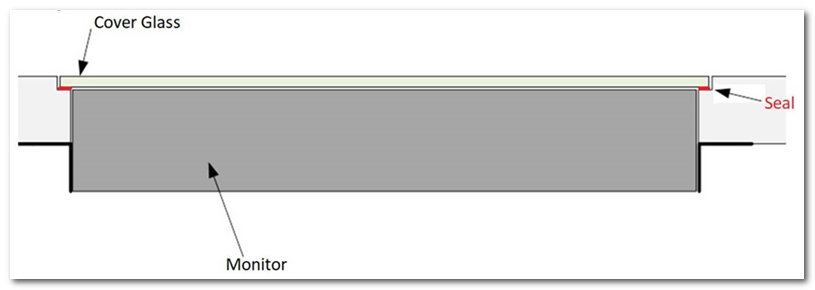

- Dicht het afdekglas direct af aan uw behuizingsbezel om de beschermingsbarrière af te ronden.
