Dit artikel beschrijft hoe PCAP-technologie werkt

Geprojecteerde capacitieve aanraaksensoren (PCAP) is de technologie die momenteel in alle premium tablets en smartphones wordt gebruikt en die nu gemakkelijk toegankelijk is in de meeste commerciële toepassingen.

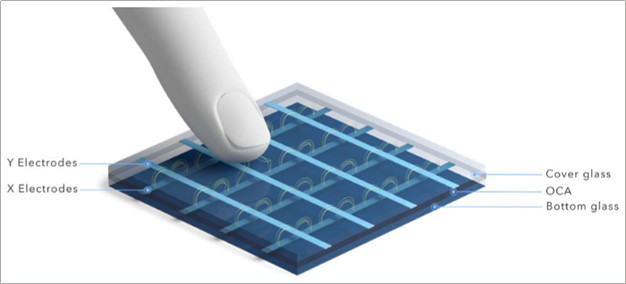

Hoe het werkt:

• Rijen en kolommen van transparante geleiders
• Elektrische pulsen die via aandrijfelectroden worden gestuurd
• Ontvangst elektroden pikken het signaal op via capacitieve koppeling
• Geconductieve objecten (vinger, PCAP-stylus) die het scherm aanraken, veranderen de capacitieve koppeling die door de aanraakcontroller wordt gedetecteerd
• De werkelijke positie van meerdere gelijktijdige aanraken wordt van de controller naar het hostapparaat uitgevoerd (meestal via USB of I2C-interface)

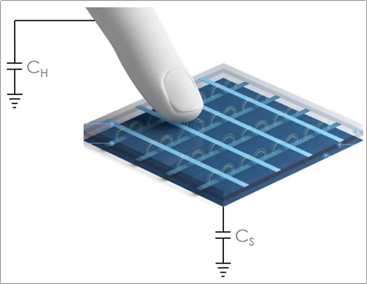

Zelf-capacitantie

• Capacitantie van een enkele electrode naar aarde – CS
• Elke electrode wordt individueel gemeten.
• Een geconductieve stylus (vinger of anders) voegt capacitantie toe aan de aarde.
• Deze wijziging van lading wordt door de controller gemeten.

Belangrijkste voordelen

• 12+ punten echte multi-touch
• Snelle en gevoelige aanraakrespons
• Hoogste nauwkeurigheid en lineariteit
• Uitstekende optische helderheid
• Langdurige duurzaamheid
• Driftvrije werking vereist geen kalibratie
• Verleent de vertrouwde uitstraling, gevoel en prestaties van consumententelefoons en tablets
