Dit artikel geeft specificaties voor P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

Zie hieronder voor specificaties voor P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

E538507

• Beschrijving: Elo kabelkit, DVI-D naar HDMI1.4 kabel
• De DVI-D naar HDMI kabel moet twee soorten stekkers bevatten. Aan de ene kant moet een standaard DVI-D (Single Link) mannelijke stekker en aan de andere kant een standaard HDMI 1.4 Type A mannelijke stekker zijn.
• Lengte: 1,8 m (6 voet)
• Kleur: Zwart
• Alle kabels en connectors moeten voldoen aan PC-99

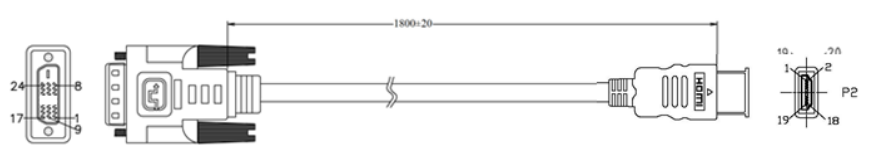

Tekeningen:

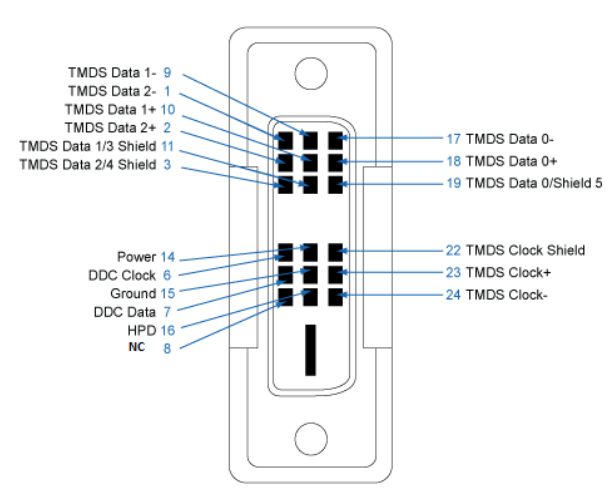

DVI-D (Single Link) bekabelingsschema moet als volgt zijn:

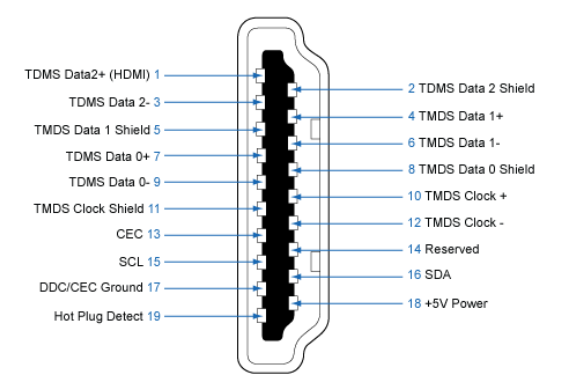

Standaard HDMI 1.4 Type A bekabelingsschema moet als volgt zijn:
