Dit artikel geeft specificaties voor P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP

Hieronder staan de specificaties voor Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP.

E583090

• Beschrijving: 1.8m DVI-D naar DisplayPort video Kabel
• De DVI-D naar DisplayPort kabel moet twee soorten stekkers bevatten. Aan de ene kant moet een standaard DVI-D (Dual Link) mannelijke stekker zijn en aan de andere kant een standaard DisplayPort 1.2 mannelijke stekker.
• Lengte: 1.8m (6-voet)
• Kleur: Zwart
• Alle kabels en connectoren moeten PC-99 compatibel zijn

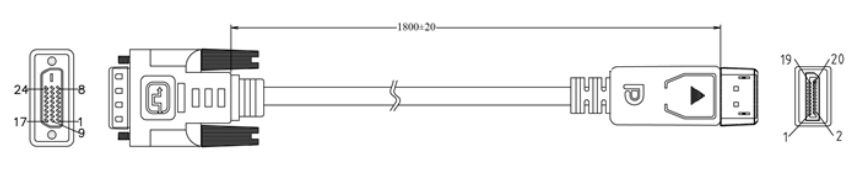

Tekeningen:

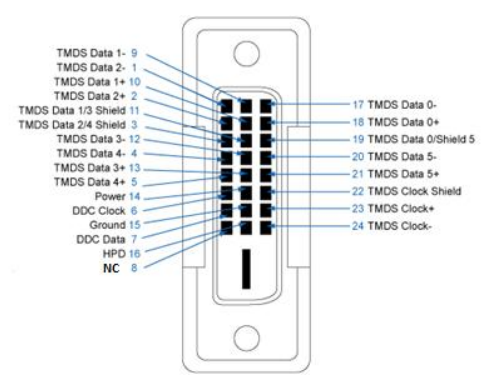

DVI-D (Dual Link) bedradingsschema moet als volgt zijn:

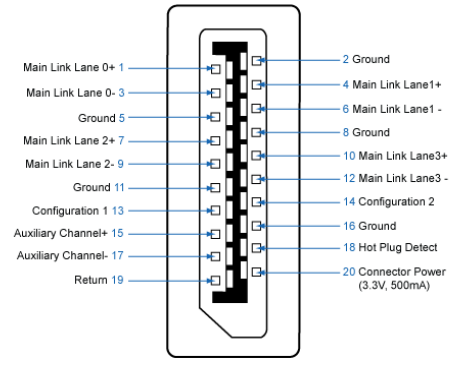

Standaard DisplayPort 1.2 bedradingsschema moet als volgt zijn:
