Dit artikel biedt stappen voor het testen van de GPIO op de I-Series 4.0 van Elo voor Android-apparaten.

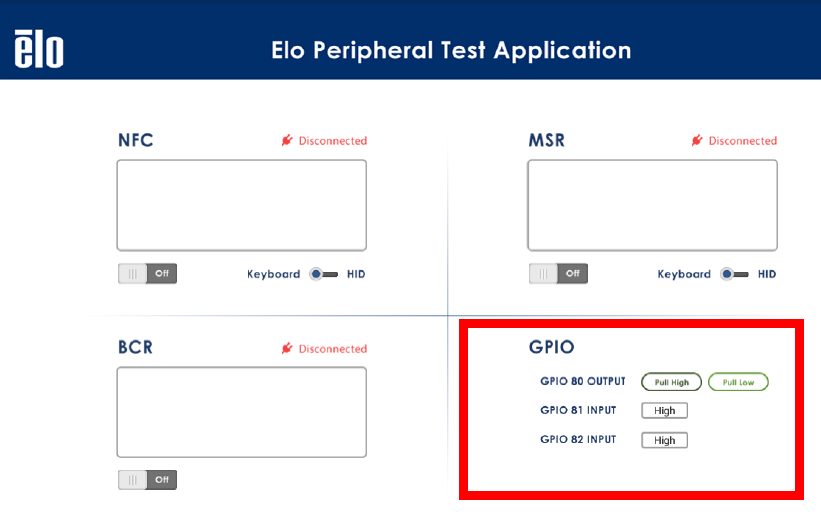

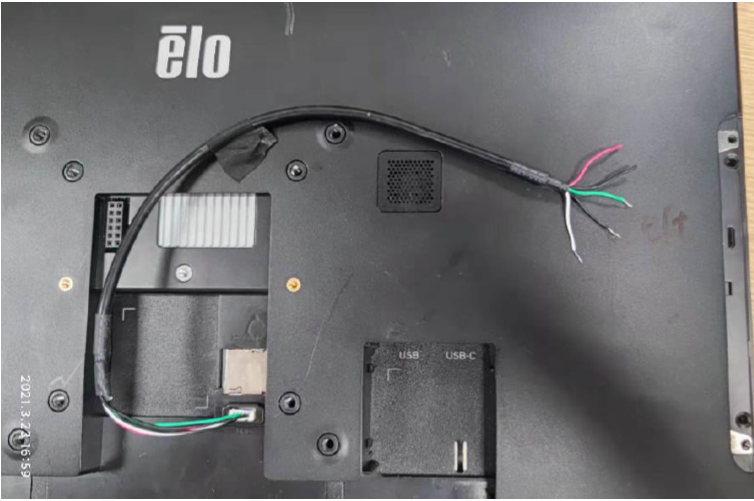

- Gebruik GPIO-kabelkit: P/N: E211544 of een vergelijkbare kabel. Start de ELO Peripheral Test-app en sluit de GPIO-kabel aan op de GPIO-aansluiting aan de achterkant van het I-Series 4.0-apparaat.
| Stap | Actie | Verwacht Resultaat |
|---|---|---|
| a | Sluit de witte draad aan op de zwarte draad | GPIO81 zou laag moeten gaan |
| b | Sluit de groene draad aan op de zwarte draad | GPIO82 zou laag moeten gaan |
| c | Meet de spanning op de rode draad | Moet 5V tonen |
| d | Stel de GPIO80-uitgang in op laag | Spanning zou moeten dalen naar 0V |
