Dit artikel biedt informatie over de indeling en aansluitingen op de E-Series 2 All-In-One (AIO) Touch Computer.

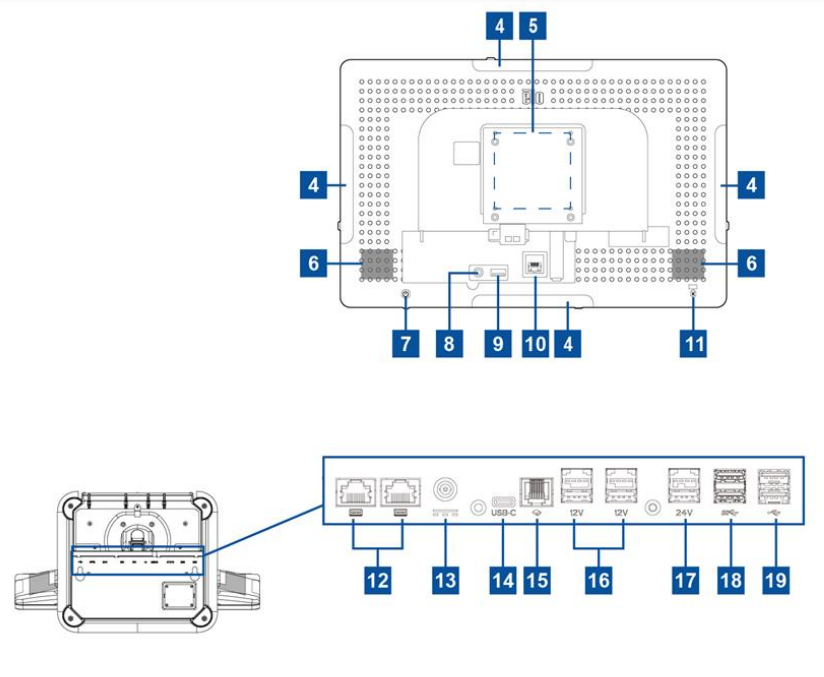

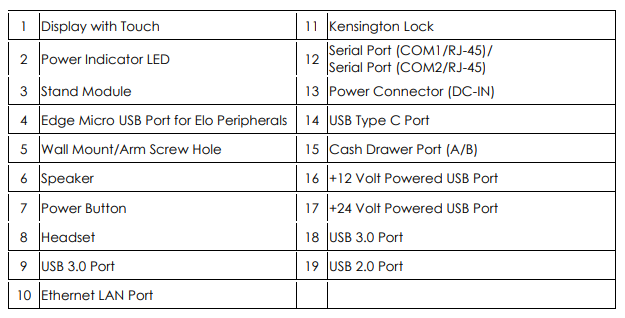

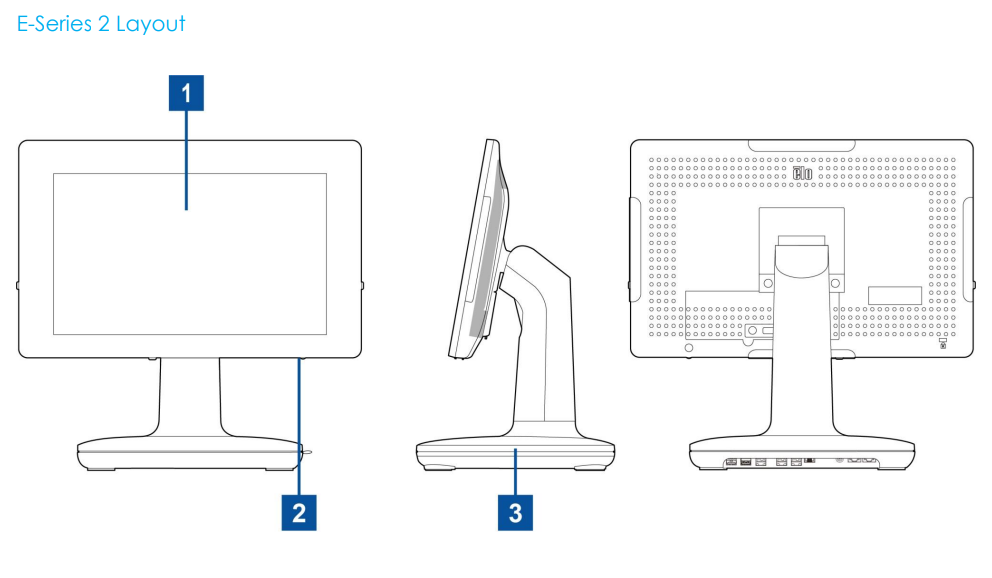

E-Series 2 Indeling en Aansluitingen worden hieronder weergegeven.
E-Series 2 Gebruikershandleiding .pdf




1. Display met Aanraakfunctie
Het model is beschikbaar met de volgende aanraaktechnologieën.

• TouchPro, zero-bezel projectieve capacitieve (PCAP)

2. Voedingsindicator LED
De voedingsindicator LED toont de status van de touchcomputer. Zie sectie 3 van Gebruikershandleiding voor meer details.

3. Standmodule
De standmodule heeft een robuust ontwerp dat Elo All-in-one touchcomputers ondersteunt.

4. Edge Micro USB-poort (Accessoirekit - aansluitingen)
De E-Series 2 heeft vier edge USB-poorten op het display voor het aansluiten van optionele randapparatuur. De randapparatuur kan aan de rand worden gemonteerd en bevestigd om aan verschillende IO-periferiegerichtlijnen te voldoen.

5. VESA Beugel
Er is een viergaatjes 75x75mm voor de montagepatroon van M4-schroeven aan de achterkant van de monitor.
De VESA FDMI-conforme telling is gecodeerd: VESA MIS-D, C

6. Luidspreker
Twee geïntegreerde luidsprekers van 2 watt bieden audio-uitvoer voor afspelen.

7. Aan / Uit-knop
8. Hooftelefoon
De audio poort is ontworpen voor aansluiting van een headset en microfoon.

9. USB 3.0-poort
Een standaard Super Speed USB 3.0-poort is beschikbaar aan de achterkant van het touchcomputersysteem.

10. Ethernet LAN-poort
De E-Series 2 Ethernet LAN-poort biedt een snelheid tot 1 Gbps voor netwerken.

11. Kensington Slot
Kensington Slot is een standaard anti-diefstalmechanisme om de desktop op de gewenste montagelocatie te beveiligen. Het Kensington kabelslot is niet inbegrepen.

12. Seriële poort (COM1/RJ-45)/Seriële poort (COM2/RJ-45)
De seriële poort is een RS-232 specificatie voor RJ-45 interfaceverbinding.

13. Voedingsconnector (DC-IN)
Om de touchcomputer van voeding te voorzien, steekt u de DC-connector van de AC/DC-voedingsadapterkit in de voeding-aansluiting op het apparaat.

• Opmerking: Wanneer u de DC-plug van de standmodule wilt verwijderen, pakt u deze vast zoals op de onderstaande afbeelding weergegeven en verwijdert u deze voorzichtig.

14. USB Type-C-poort
De USB Type-C-poort maakt verbinding met andere type-C compatibele apparaten mogelijk.

15. Kassaladepoort (A/B)

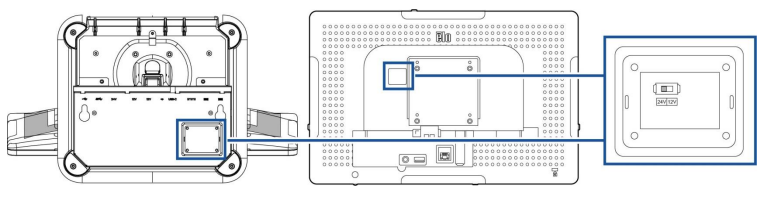

De primaire kassaladepoort is een RJ-12 interfaceontwerp en biedt schakelbare werking bij +12VOLTs en +24VOLTs. De standaardinstelling is +24 Volts en de instellingen zijn aanpasbaar vanaf de onderkant van de standmodule of de achterkant van de monitor.

a. Toewijzing van kasladepoort-pinnen

16. +12 Volt Aangedreven USB-poort
De maximale vermogen rating van de +12 Volt Aangedreven USB zou beperkt zijn tot 12 Volts bij 1.5 Amps.

17. +24 Volt Aangedreven USB-poort
De +24 Volt Aangedreven USB-poort specificatie is ontworpen voor alle E-Series 2-modellen. De maximale vermogen rating van de +24 Volt Aangedreven USB is 24 Volt bij 2.3 Amps. In speciale omstandigheden, gebruik alstublieft een externe voedingsadapter voor uw 24V-periferie (GEEN GEBRUIK maken van de ingebouwde 24V Aangedreven USB-poort) wanneer uw systeem 100% beladen is en alle I/O-poorten behalve de 24V Aangedreven USB-poort zijn aangesloten voor de maximale belasting van elke poort. Zorg ervoor dat uw totale stroomverbruik van de perifere apparaten niet hoger is dan het volgende (ervan uitgaande dat het systeem draait bij maximale stroomverbruik wat niet gebruikelijk is voor POS-toepassingen): Niet hoger dan 156W.

18. USB 3.0-poort
Twee standaard Super Speed USB 3.0-poorten zijn beschikbaar op het in- en uitgangspanel van het touchcomputersysteem.

19. USB 2.0-poort
Twee USB 2.0-poorten zijn beschikbaar op het in- en uitgangspanel van het touchcomputersysteem.
