Dit artikel biedt stapsgewijze instructies voor het veilig openen van de SSD, RAM en CMOS-batterij op 15-inch Elo E-Series 3-systemen met Intel-processors.

Toegang tot de SSD en RAM op een Elo I-Series 3 met Intel kan nodig zijn om de opslag te upgraden, de prestaties te verbeteren of defecte componenten te vervangen. Het vergroten van de RAM kan multitasking verbeteren, terwijl het upgraden van de SSD opslag kan uitbreiden en de systeembreedheid kan verbeteren. Deze procedure kan ook nodig zijn voor hardwareproblemen of onderhoud. Het mag alleen worden uitgevoerd door gekwalificeerd personeel, aangezien onjuist hanteren de apparaten kan beschadigen of de garantie kan vervallen.

Benodigde Gereedschappen en Apparatuur

• Phillips-schroevendraaier (#1 of #2)
• Plastic hefwerktuig
• Antistatische polsband (aanbevolen)
• Beschermende ondergrond of antistatische mat

Veiligheidsmaatregelen

• Zet het apparaat uit en koppel het los van alle stroombronnen voordat je begint.
• Draag een antistatische polsband om schade door elektrostatische ontlading (ESD) te voorkomen.
• Behandel interne componenten voorzichtig om schade te vermijden.

Procedure

1. Bereid het apparaat voor

• Plaats de E-Series 3 met de voorkant naar beneden op een schone, zachte en beschermende ondergrond om krassen of schade te voorkomen.
• Als het apparaat een standaard heeft, verwijder deze:

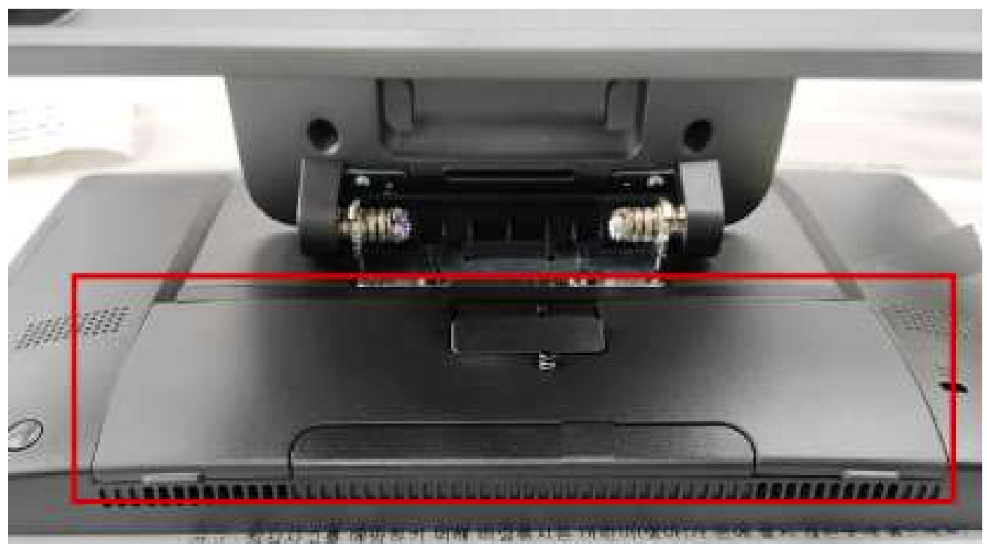

  • Verwijder de kabelhoes.

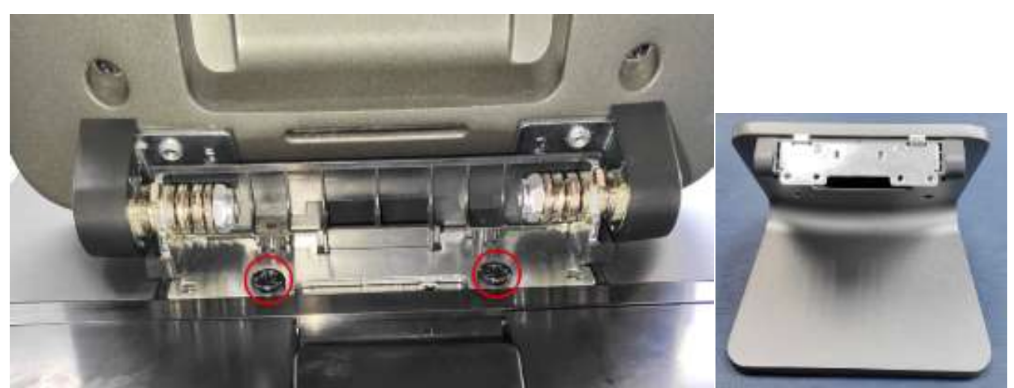

  • Verwijder de twee philips-schroeven van de standaardbevestiging.
  • Til de standaard van de unit.

2. Verwijder de middelste schroef en de aansluitkappen

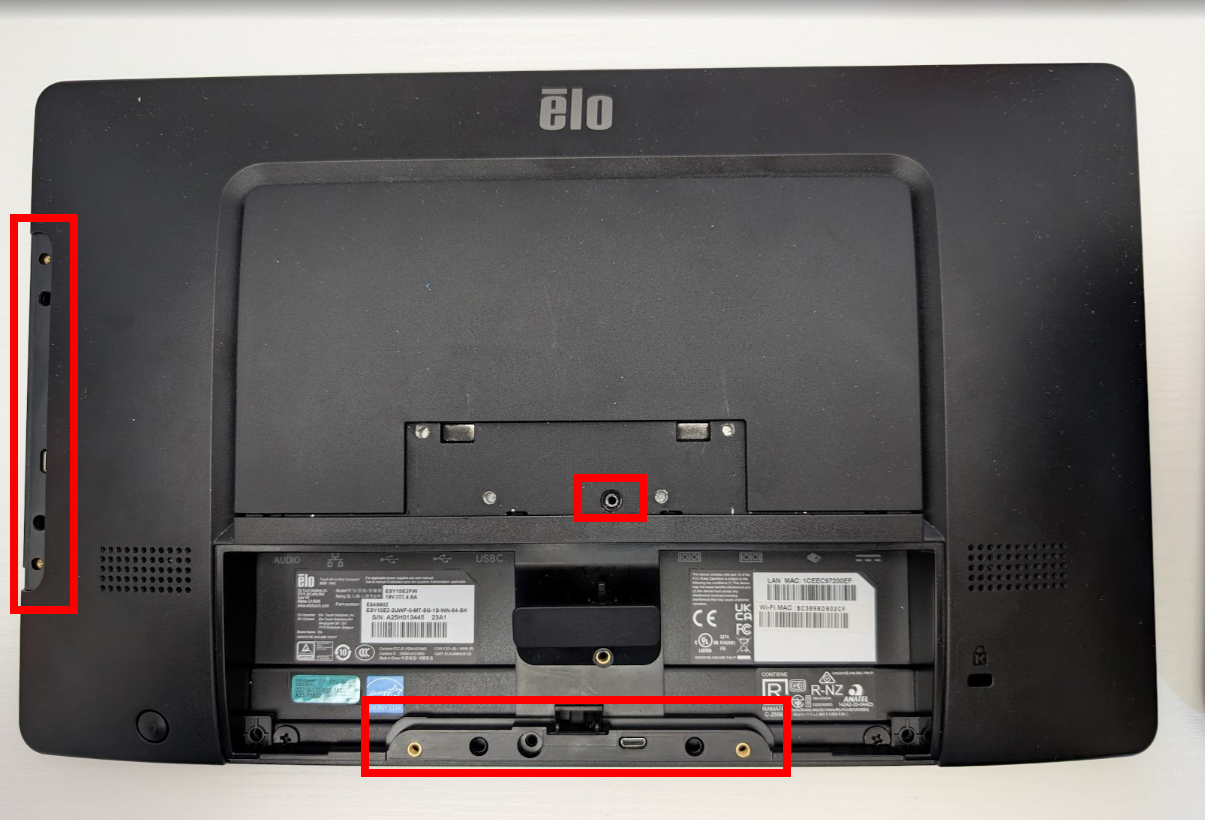

• Verwijder de middelste schroef die in de onderstaande foto is omcirkeld.
• Detach de twee (2) aansluitkappen voor randapparatuur door ze voorzichtig naar buiten te trekken.

3. Verwijder de achterkap van de voorbehuizing

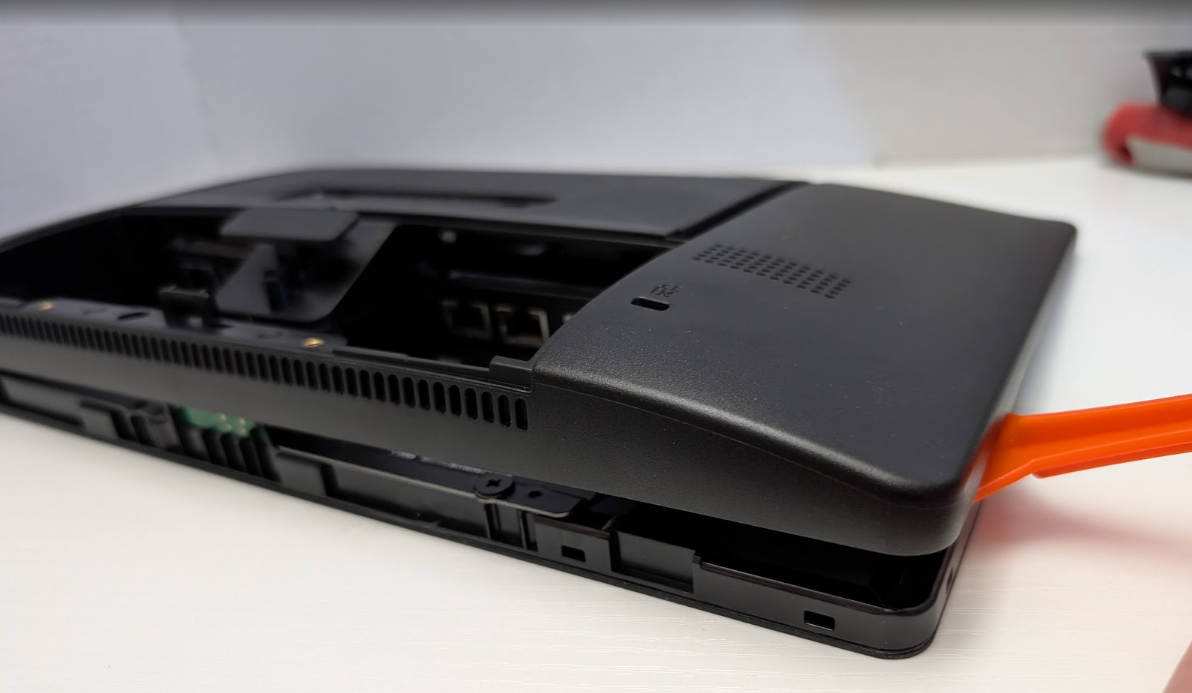

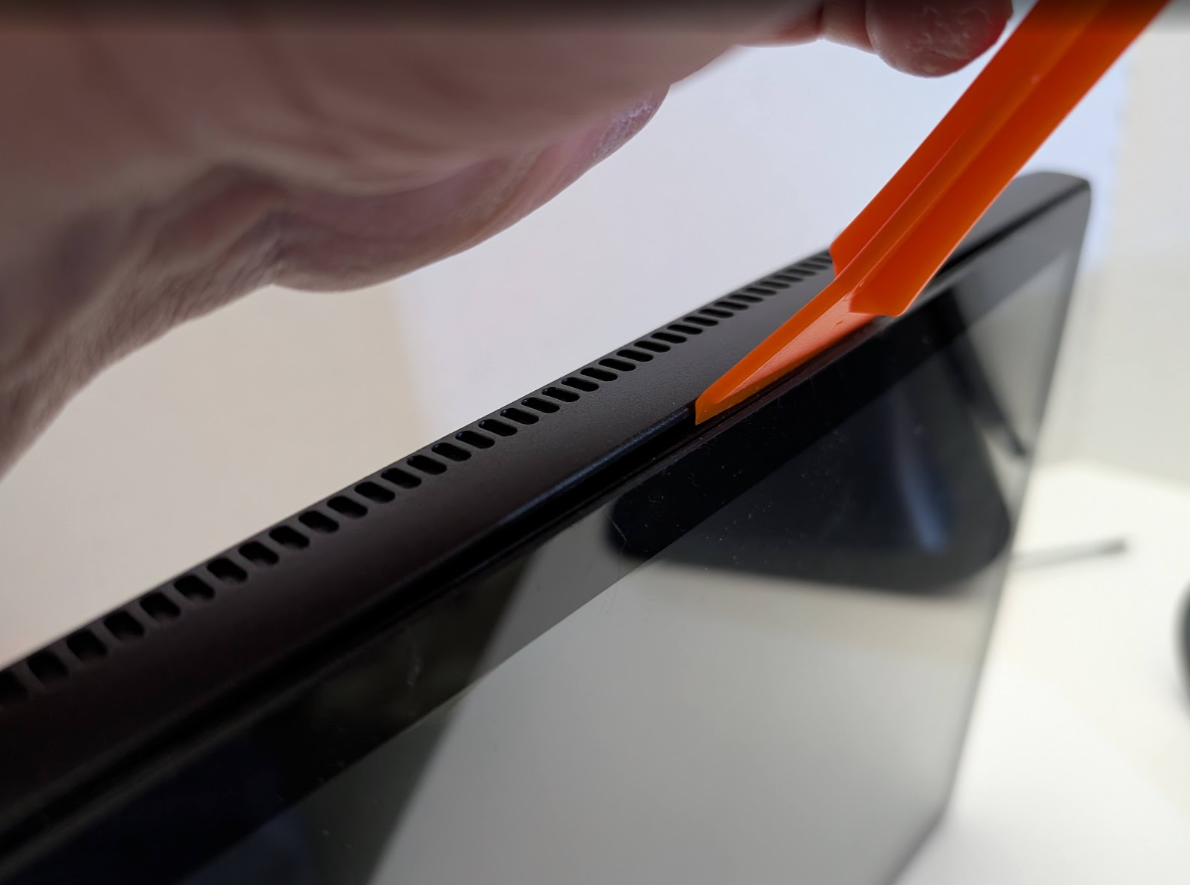

• Gebruik een plastic hefwerktuig, begin bij de onderrand van de unit en werk voorzichtig rond, waarbij je zachtjes naar boven leunt om de achterste plastic kap van de voorbehuizing te scheiden.

4. Toegang tot SSD, RAM en CMOS-batterij

• Steun voorzichtig de achterkap, zorg ervoor dat je geen interne bedrading belast of loskoppelt.

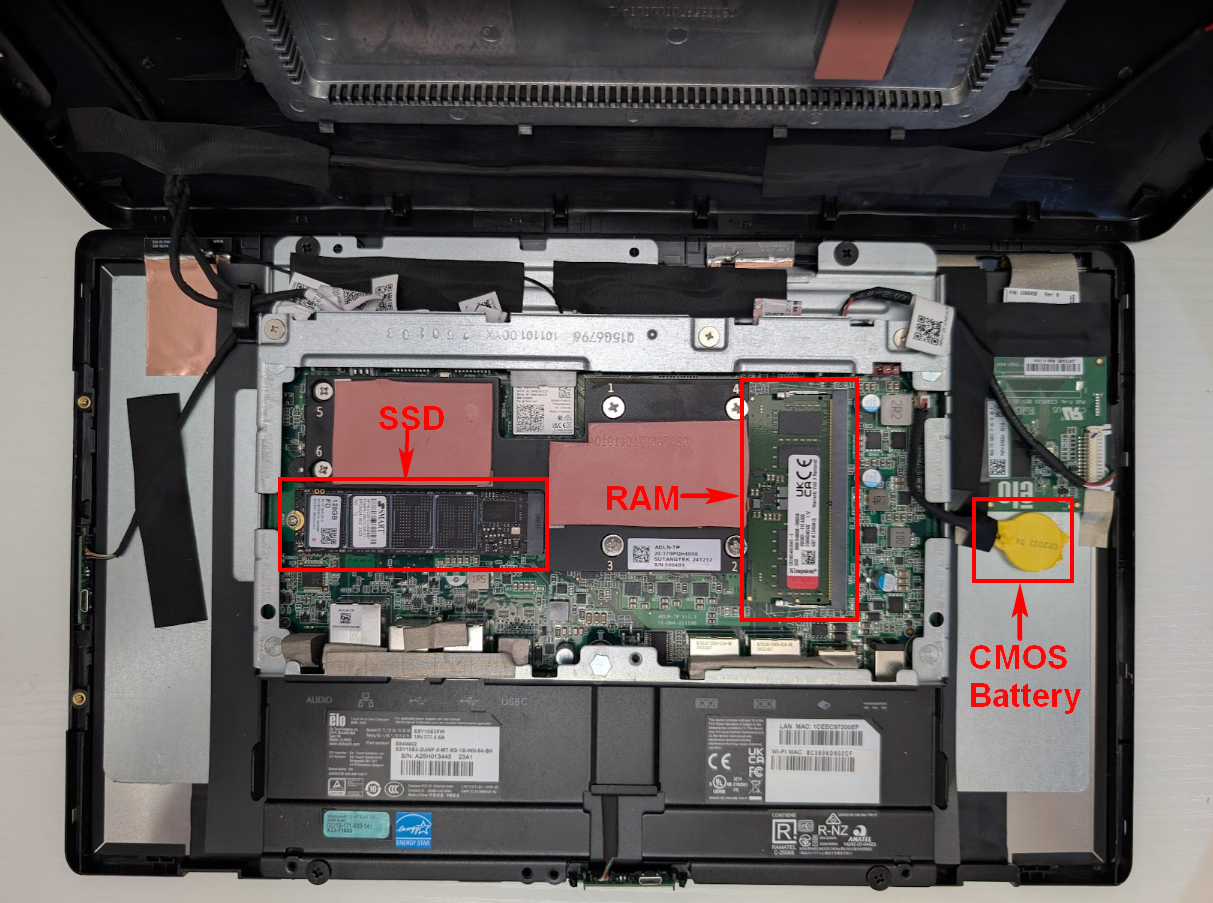

• De SSD, RAM en CMOS-batterij zijn zichtbaar zoals weergegeven in de onderstaande foto.

5. Zet de unit weer in elkaar

• Bevestig alle componenten opnieuw door de stappen hierboven om te keren, zorg ervoor dat alle verbindingen goed vastzitten en dat de achterkap stevig terug op zijn plaats klikt.
