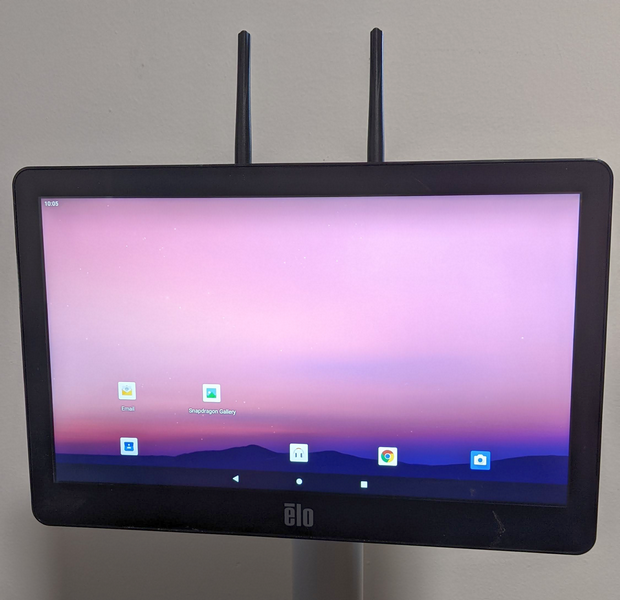

Dit artikel legt uit dat het Backpack 4-apparaat veel montagemogelijkheden heeft, waaronder "sandwich" montage tussen een display en een standaard

Dit voorbeeld maakt gebruik van de volgende hardware:

• 1 x ET1302L touchmonitor, Zwart zonder standaard (Wereldwijd), P/N:E683595
• 1 x Backpack 4.0 Standaardmodel, P/N:E393359
• 1 x Polenmontage Vloerstandaard, P/N:E048069
• 4 x M4-0.7 x 35mm machineschroeven

Stappen

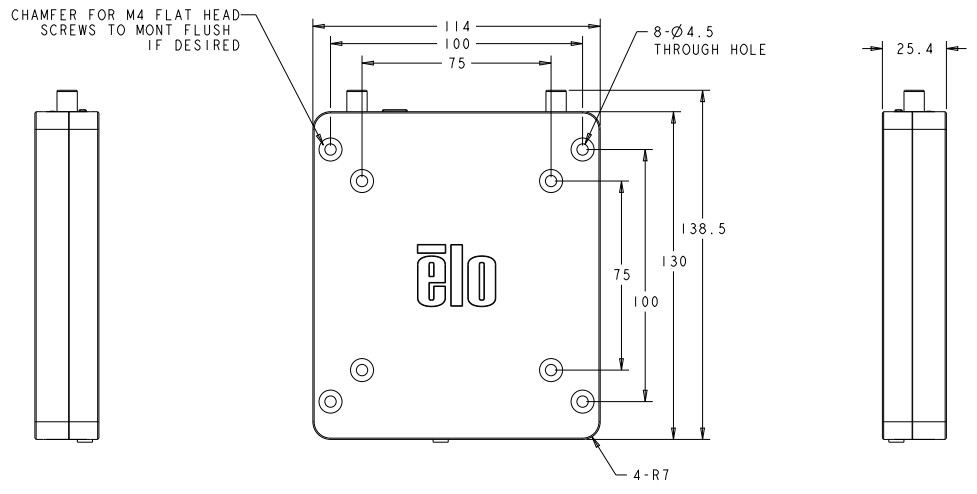

1. Kies een standaard of montage die je display kan ondersteunen. De Backpack 4 heeft zowel 75mm als 100mm VESA-montageopties en kan worden gebruikt met elk display dat een van die VESA-montagepatronen heeft.

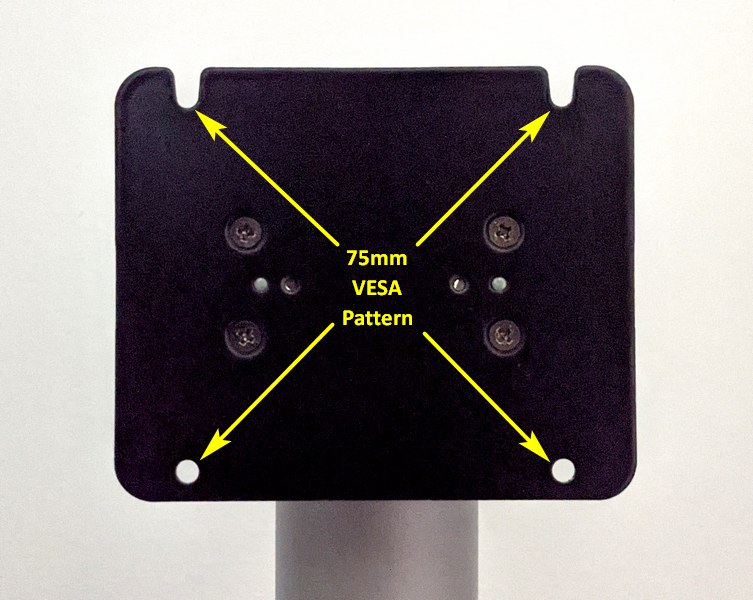

• De Elo Polenmontage Vloerstandaard heeft de optie om ofwel 75 of 100mm VESA-montage te gebruiken. In dit voorbeeld maken we gebruik van de 75mm VESA-optie.

2. Zorg ervoor dat je de maximale schroefdiepte op je display opmerkt.

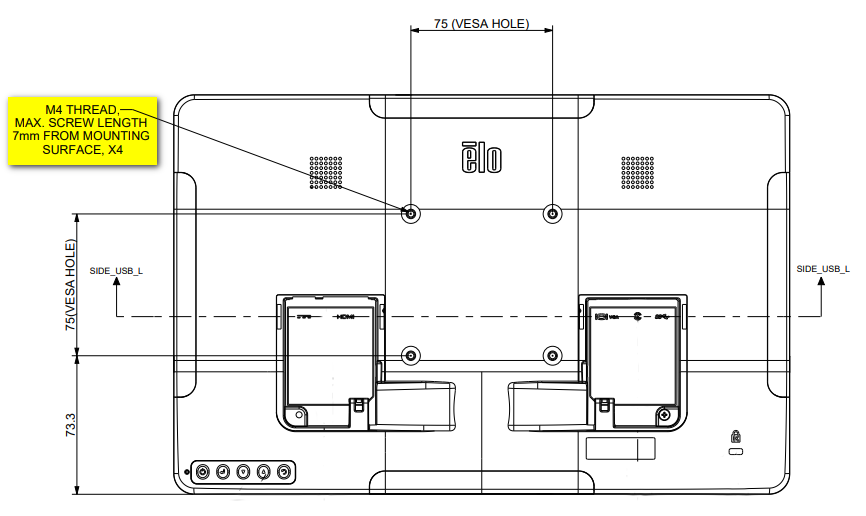

• Bijvoorbeeld, de maximale schroefdiepte van de 1302L is 7mm vanaf het oppervlak van het apparaat. Het Backpack 4-apparaat is 25,4mm dik en de VESA-montageplaat op de polenstandaard is 2,5mm dik. Houd rekening met deze afmetingen bij het selecteren van de lengte van de te gebruiken schroeven.

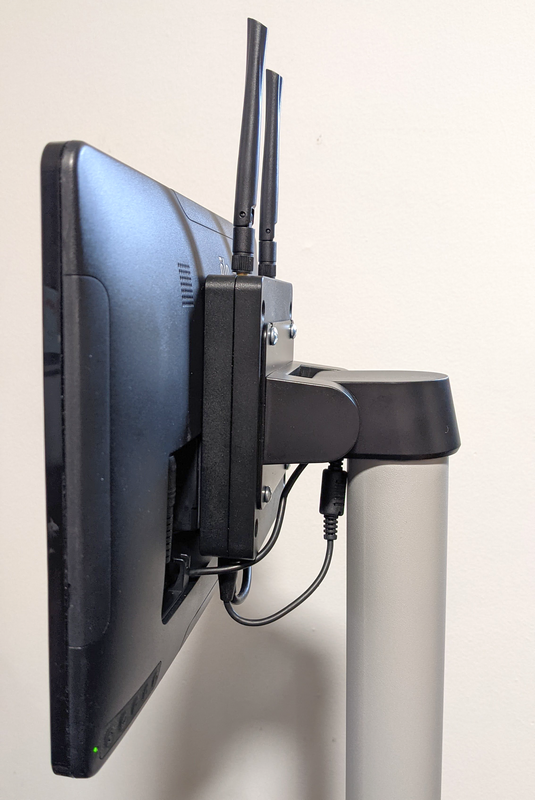

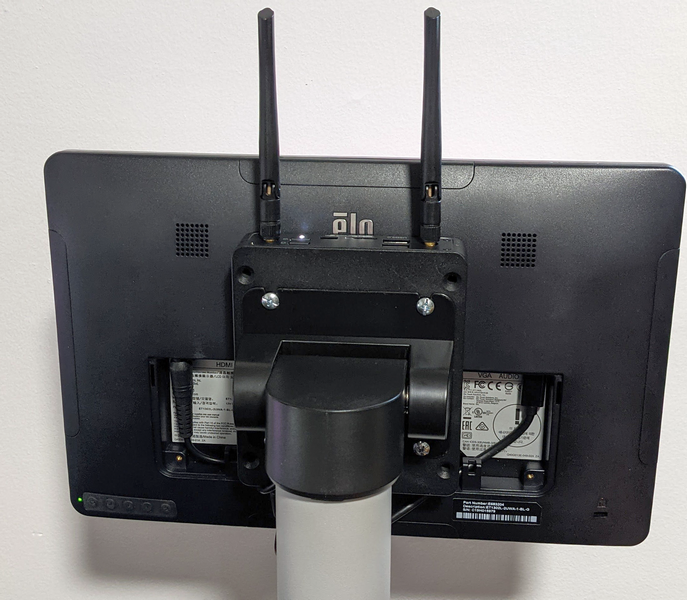

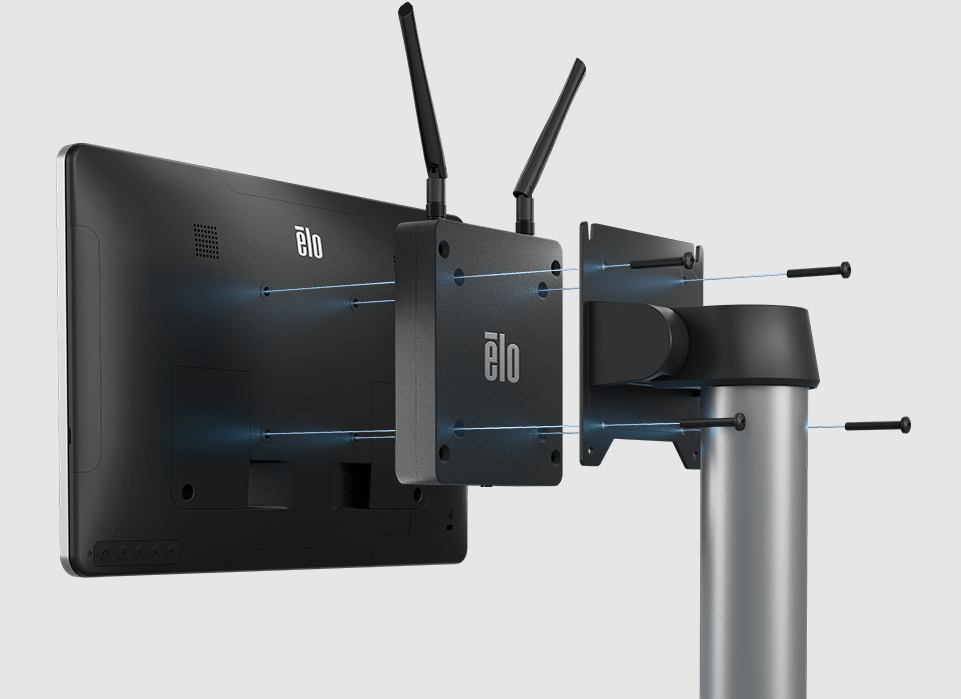

3. Plaats het Backpack 4-apparaat tussen de achterkant van de monitor en de montage, steek vervolgens de schroeven door alle drie de delen (Stand, Backpack 4 en Display).

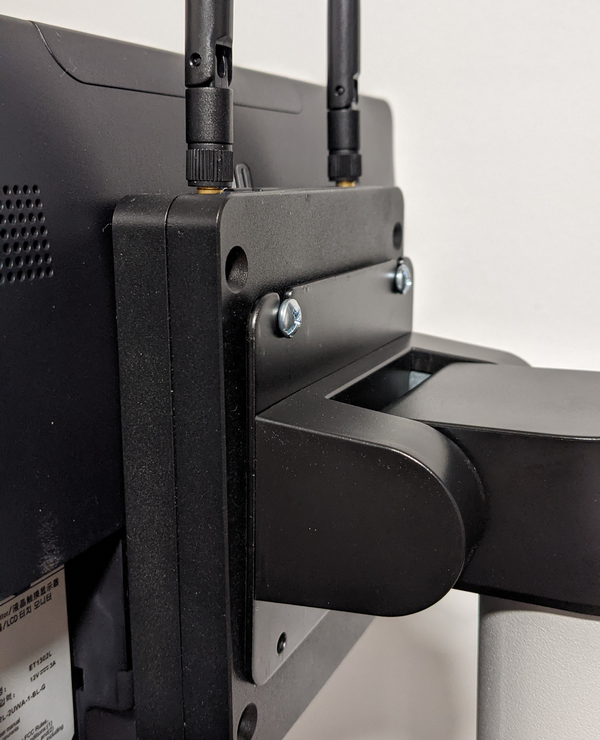

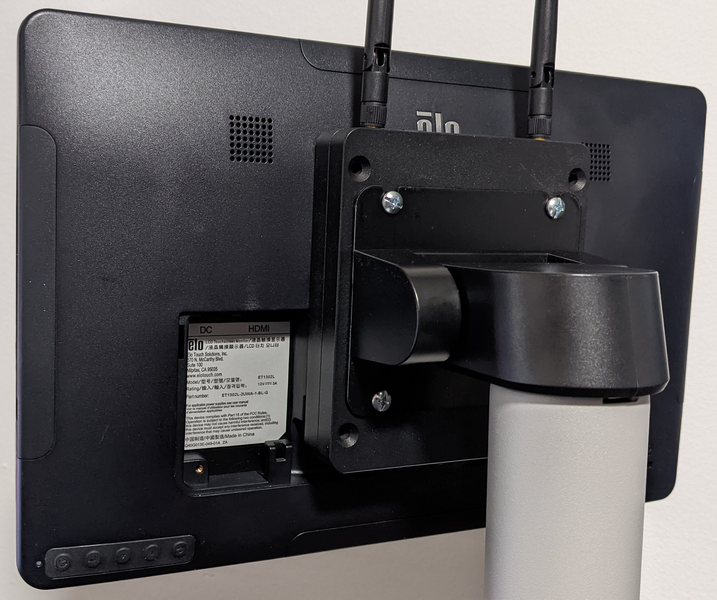

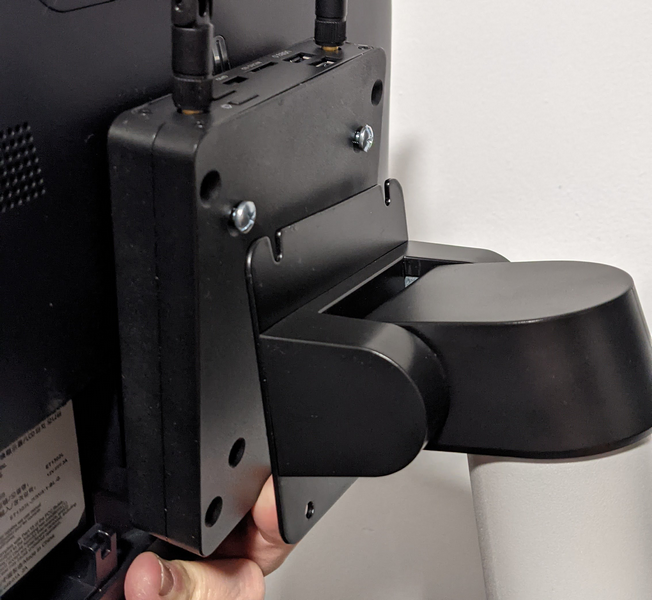

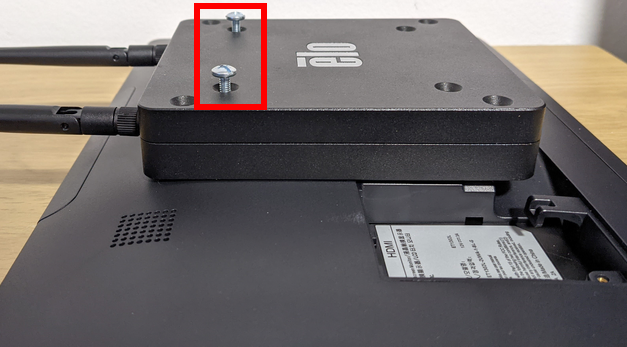

• Optioneel, als je VESA-montage uitsparingen heeft voor de bovenste schroeven (zoals in ons voorbeeld) kun je de bovenste twee schroeven op de Backpack en Display starten, waarbij je voldoende schroefdraad overlaat om in de VESA-montage uitsparingen te plaatsen. Zie de foto's hieronder.

4. Leid de kabels door de kabelroute en maak alle verbindingen.

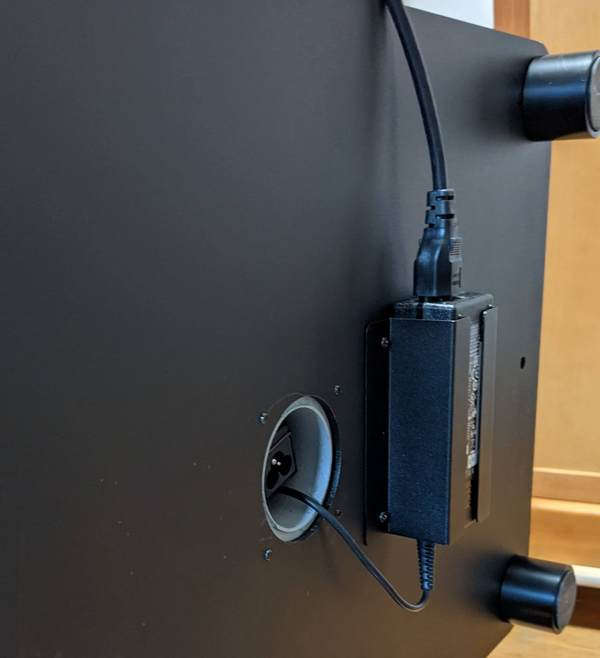

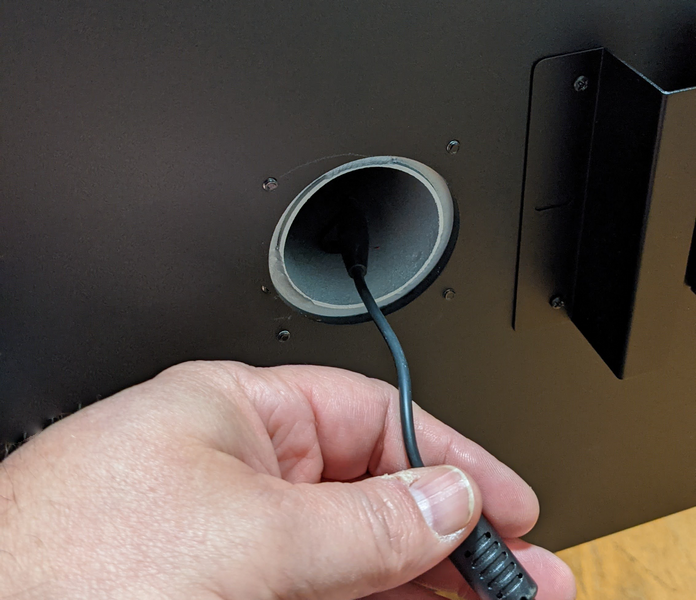

• Let op, als je een grote polenstandaard gebruikt (zoals in ons voorbeeld), kan het het gemakkelijkst zijn om alle benodigde kabels door de paal te leiden voordat je de apparaten monteert.
