Dit artikel biedt stappen voor het gebruik van NCR imaging suite software met de EloPOS All-In-One (AIO) Touch Computer.

Opmerkingen:

• Netwerkregels moeten UDP-poort 137 voor NetBIOS-verkeer toestaan
• Netwerkadapter moet NetBIOS over TCP/IP toestaan
• Netwerk gedeelde map (locatie om vastgelegde afbeeldingen op te slaan en te verspreiden)
• Windows-server of werkstation
• Geen andere DHCP-service mag bestaan op het netwerkgedeelte
• Werkt met en zonder een netwerkgateway
• Bij het toevoegen van aanvullende stuurprogramma's aan Boot.wim, bestand onder 400MB behouden

Imaging Suite Download:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Inhoud van Bestand:

• Vereisten
• PXEBOOT-WINPE
• Recovery_Update
• Utilities
• NCR Imaging Suite Gebruikershandleiding.doc
• ReleaseNotes.txt

Instructies:

1. Verbind server “PXE-server” en EloPOS “PXE-client” op hetzelfde netwerkgedeelte
2. Op de PXE-server, wijs een IPv4 statisch adres toe van 10.10.10.2, subnetmasker 255.255.255.0, gateway 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Maak een netwerk gedeelde map met de naam “Afbeeldingen”
4. Ga naar de map \PXEBOOT-WINPE\UEFI\ en start tftpd32.exe op

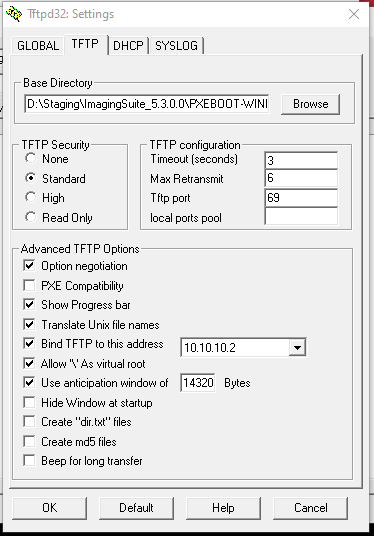

5. Configureer het TFTP-tabblad met de onderstaande instellingen

6. Configureer vervolgens het DHCP-tabblad met de onderstaande instellingen

7. Selecteer in het hoofdvenster van Tftpd32 de serverinterface 10.10.10.2

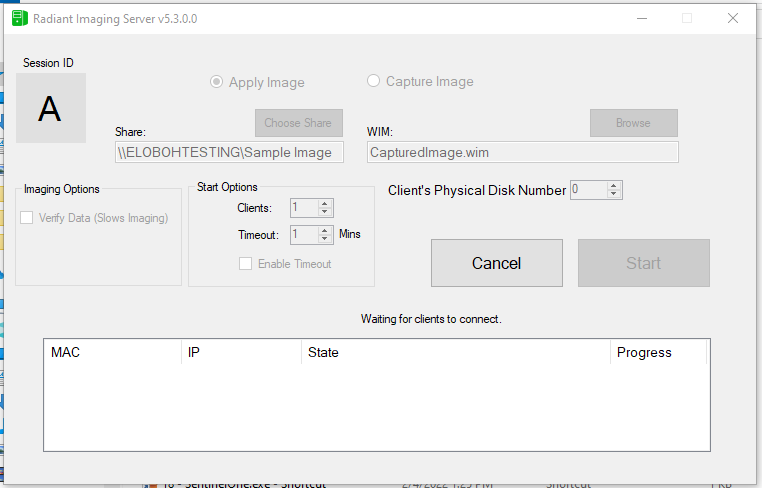

8. Ga naar de map \ImagingSuite_5.4.0.4\Utilities\ en start ImagingServer.exe op
9. Selecteer Vastleggen of Toepassen Afbeelding. In dit voorbeeld hebben we een vastgelegde afbeelding klaar.
10. Klik op Kies Share en selecteer de gedeelde netwerkmap “Afbeeldingen”
11. Voer inloggegevens in die toegang hebben tot de gedeelde map
12. Klik op Bladeren om een eerder vastgelegde afbeelding (.wim) te selecteren
13. Klik op Start

14. Op de PXE-client, PXE-opstarten en UEFI-modus inschakelen in de BIOS-instellingen
15. Voer een IPv4 netwerkboot uit
16. Wacht totdat de PXE-client een DHCP-adres van de PXE-server ontvangt
17. Wacht totdat de PXE-client boot.wim opstartbestand downloadt.
18. Wacht totdat de PXE-client de pre-boot-omgeving invoert en de netwerkaanstuurprogramma laadt.
19. Wacht totdat de PXE-client automatisch ImageClient.exe start
20. Kies om te Verbinden met de NCR-server
21. Als het IP-adres van de PXE-server verschijnt, is de PXE-client klaar om een afbeelding te ontvangen.

Andere opmerkingen:

• Wanneer boot.wim groter is dan 400MB, zal de EloPOS crashen. Verwijder onnodige stuurprogramma's om de grootte van het bestand te verkleinen. Gebruik de DISM-hulpprogramma in Windows om .wim-bestanden te bewerken en op te schonen.
• ImagingServer.exe gebruikt de NetBIOS-service om te communiceren met ImageClient.exe
