Dit artikel biedt informatie en tekeningen voor Elo P/N: E160104, tafelstandaard voor 1002L en 10i

Informatie en tekeningen voor Elo P/N: E160104, tafelstandaard voor 1002L en 10i

Onderdelencode: E160104: ELO-STAND-10.1IN-GY-R
Onderdelomschrijving: Tafelstandaard voor 1002L en 10i

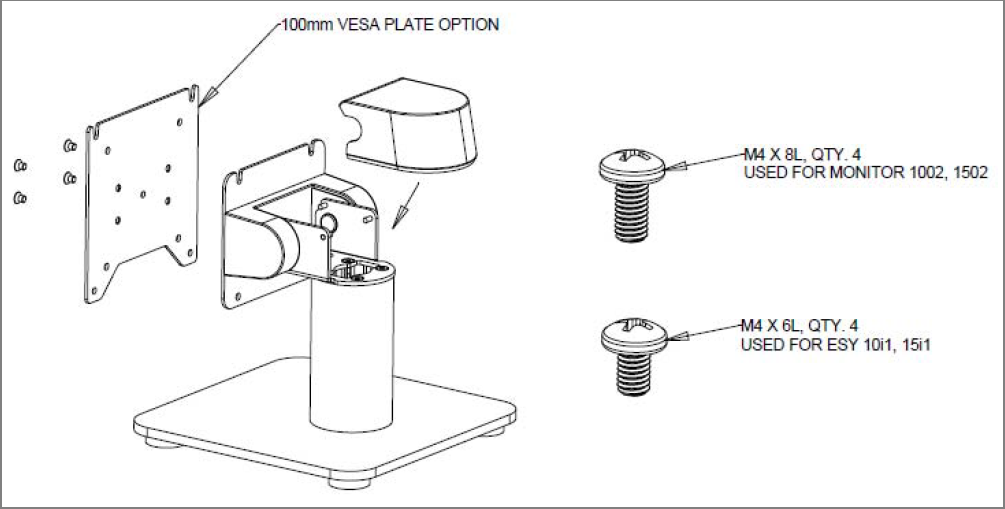

De volgende componenten zijn inbegrepen in de set:

• 1x 100mm VESA-plaat tafelstandaard.
• 4x M4 X 6L Philips pan-kop, zwart
• 1x Droogmiddel
• 4x M4 X 8L Philips pan-kop, zwart in aparte zak in de set
• 1x Montage-instructies flyer

Kantelhoek van de standaards is -10° / +90 ° ± 2 °
Gewicht (ongeopend) = 4,5 lbs (2,04117 kg)

Tekeningen

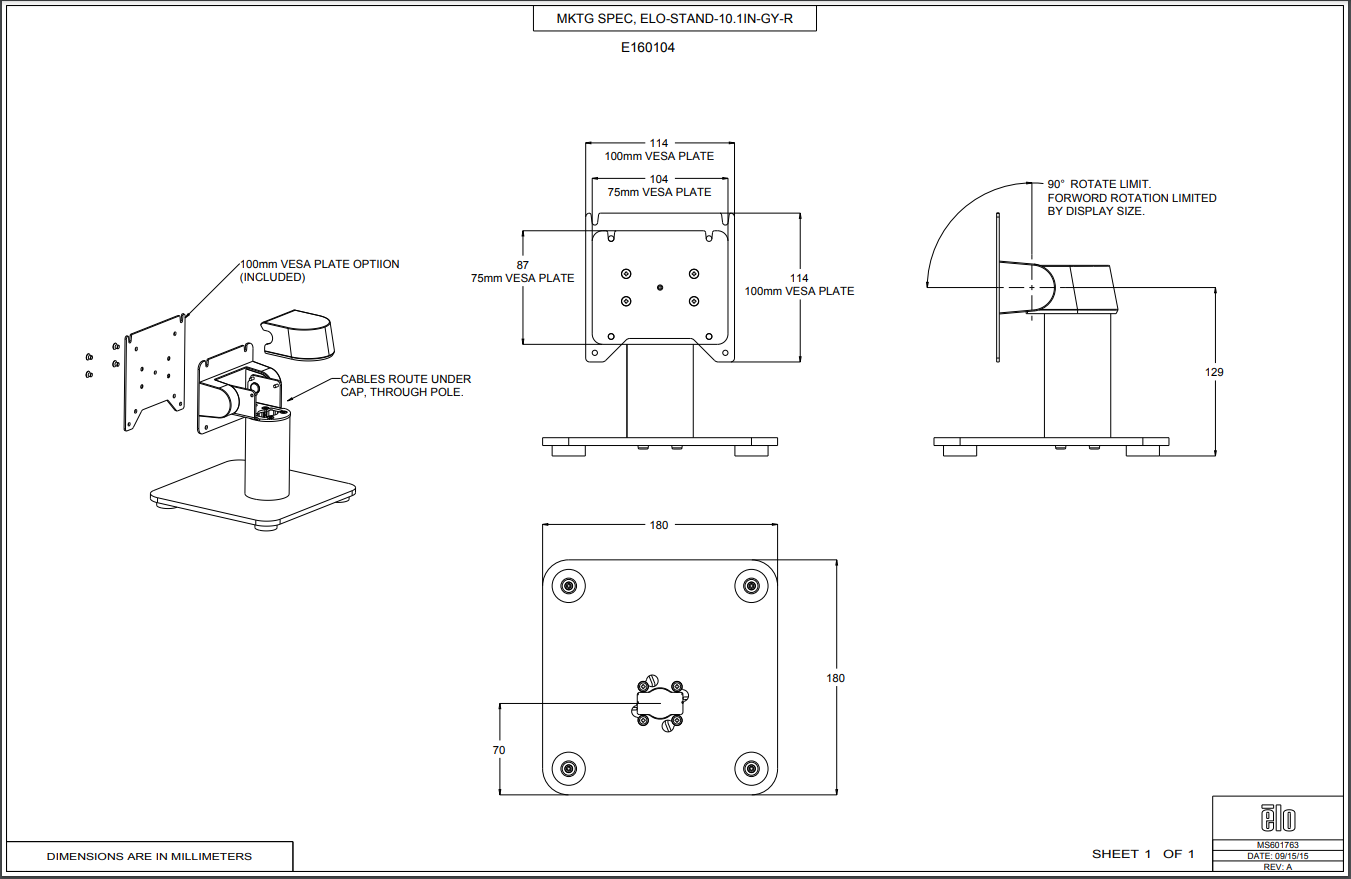

• 2-D dimensionale tekening (.pdf-formaat)
• 3-D CAD (.stp-formaat)

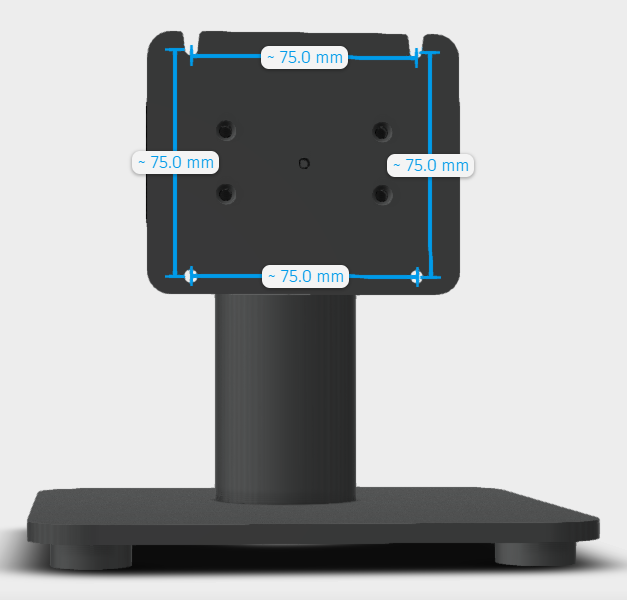

VESA-montagepatroon = 75mm (tenzij de optie 100mm VESA-plaat is toegevoegd)

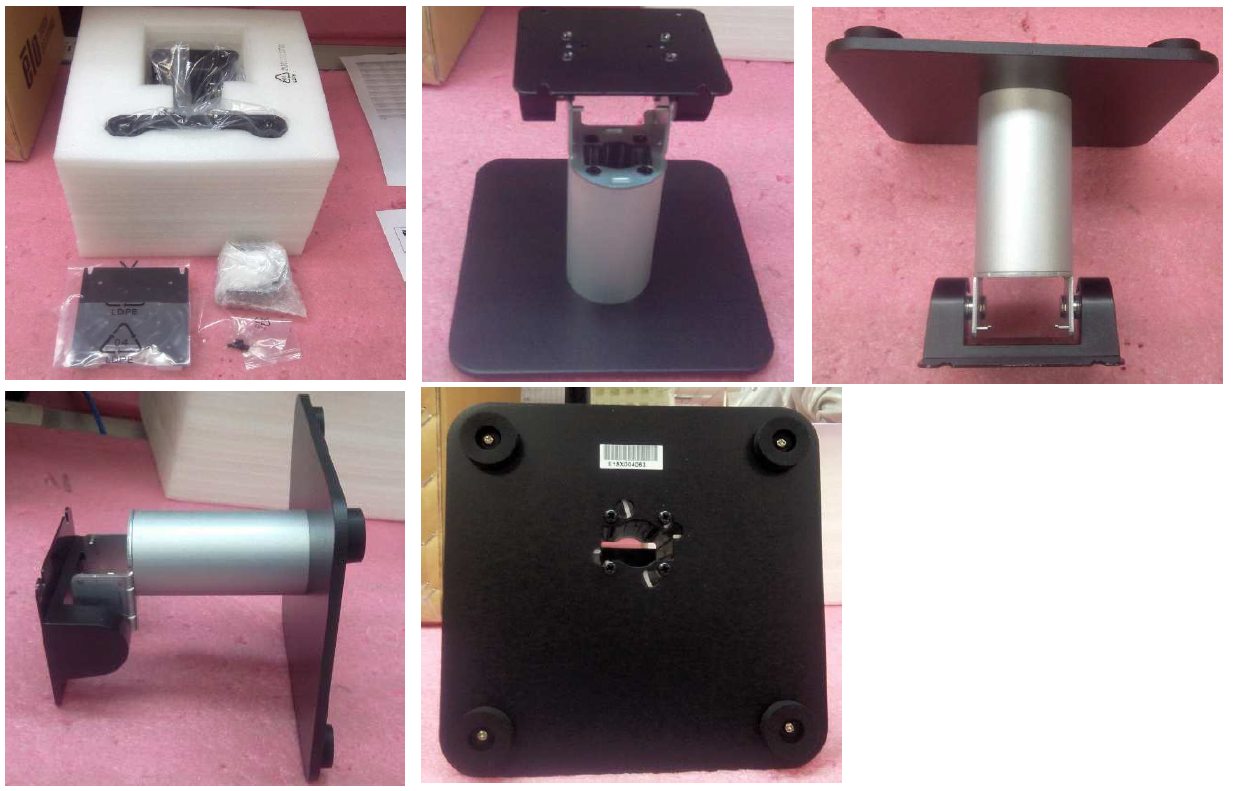

Foto's
