Dit artikel legt uit hoe u de BIOS flasht op X-Series Rev. A-eenheden met de H81 BIOS
De onderstaande stappen beschrijven hoe u de BIOS flasht op een Elo X-Series Rev. A-eenheid die is uitgerust met de H81 BIOS.
1. Maak een opstartbare USB-flashdrive aan
a. De flashdrive moet minimaal 512MB of groter zijn
b. Download de nieuwste Rufus-tool hier: https://rufus.ie/
c. Deze procedure gebruikt Rufus versie 3.11

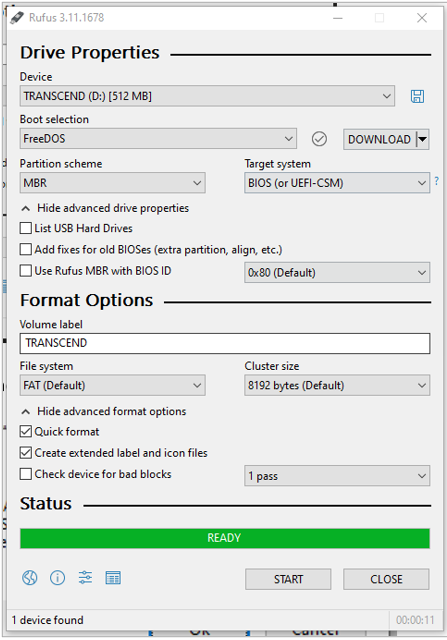

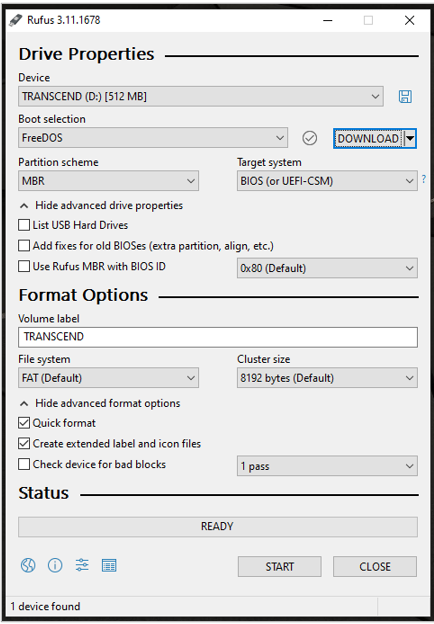

d. Start Rufus en maak de opstartbare USB-flashdrive aan.
ii. Selecteer DOWNLOAD in het dropdown-pijltje
iii. Laat de partitietabel MBR
iv. Doelsysteem moet BIOS (of UEFI-CSM) zijn
v. Bestandssysteem moet FAT (standaard) zijn
vi. Selecteer Snel formatteren
vii. Selecteer Uitgebreid label en pictogrambestanden aanmaken
viii. Kies Start om de opstartbare USB-flashdrive te maken

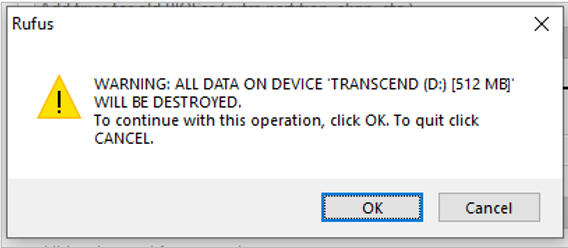

e. Wanneer het waarschuwingsbericht verschijnt, selecteer OK om door te gaan
f. Wanneer het formatteren is voltooid, ziet u KLAAR in de statusbalk. Selecteer Sluiten om de tool te sluiten.

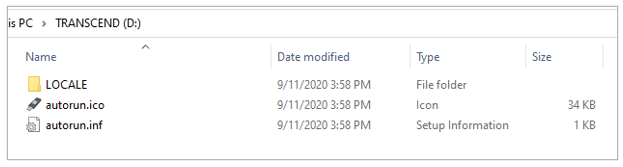

g. Gebruik Windows Verkenner om de USB-flashdrive te openen; het zou er als volgt uit moeten zien:
h. Download het juiste BIOS-firmware-bestand voor uw Elo-product van de Elo-website. Deze procedure wordt gedemonstreerd op een ESY15X3-2UWA-1-MT-ZB-4G-3H-W7-64-BK, een 15X3 Rev. A-eenheid. Het juiste BIOS-firmwarebestand voor deze eenheid is SA20V130H81.zip. Gebruik dit bestand niet op uw Elo-product tenzij u exact dezelfde eenheid gebruikt als in deze demonstratie.

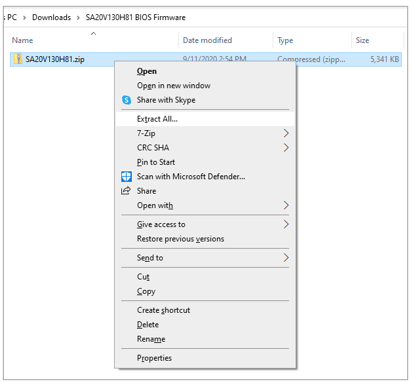

i. Pak het firmwarebestand uit door er met de rechtermuisknop op te klikken en “Alles uitpakken” te kiezen.

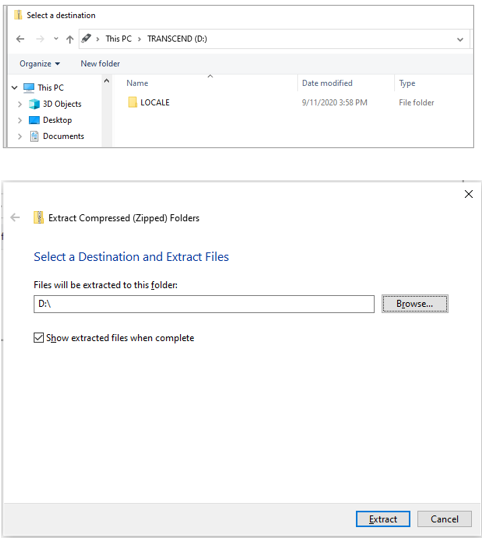

j. Pak uit naar de nieuw aangemaakte USB-flashdrive.

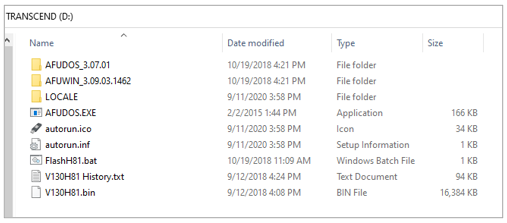

ii. Zie hieronder een voorbeeld van de inhoud van de USB-flashdrive nadat de firmwarebestanden zijn uitgepakt.
2. Steek de USB-flashdrive in een USB-poort van de Elo AIO-computer.
3. Sluit een fysiek toetsenbord aan op de Elo AIO-computer en start de computer op.

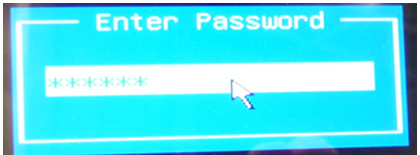

4. Druk tijdens het opstarten op Ctrl + F2 op het toetsenbord om in de Admin BIOS te komen – wanneer om een wachtwoord wordt gevraagd, voer in: eloelo

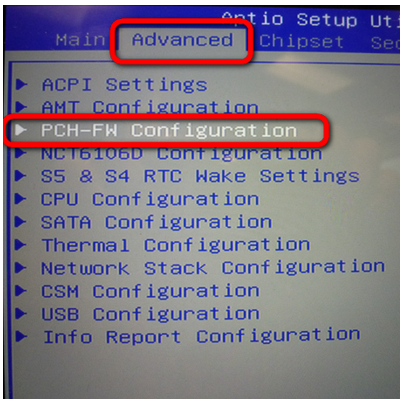

5. Ga naar het Geavanceerd Tabblad en ga naar de PCH-FW Configuratie-sectie.

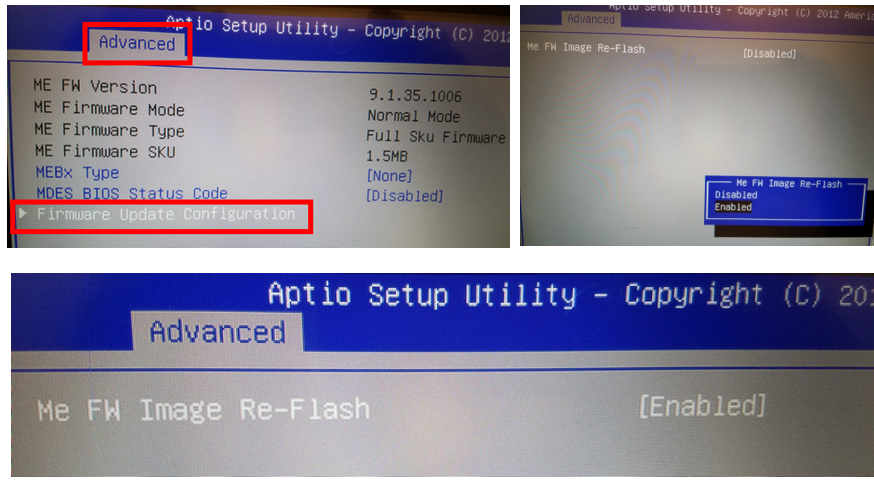

6. Ga naar de Firmware Update Configuratie en zet Me FW Image Re-Flash op Ingeschakeld

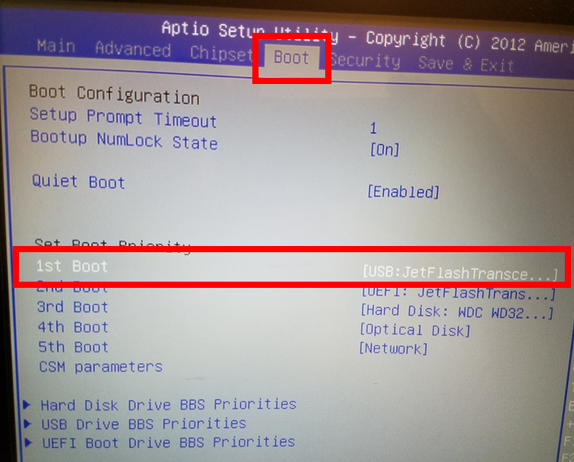

7. Ga naar de BOOT-sectie en stel in dat de USB-flashdrive uw 1e opstartapparaat is

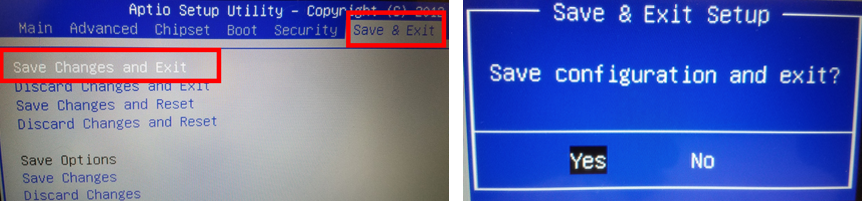

8. Ga naar de sectie Opslaan & Afsluiten en kies Wijzigingen opslaan en afsluiten

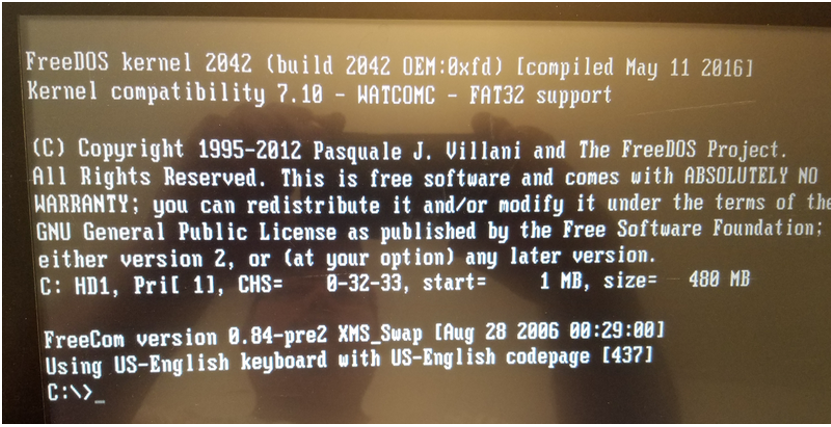

9. De computer zou nu moeten opstarten naar het onderstaande DOS-scherm.

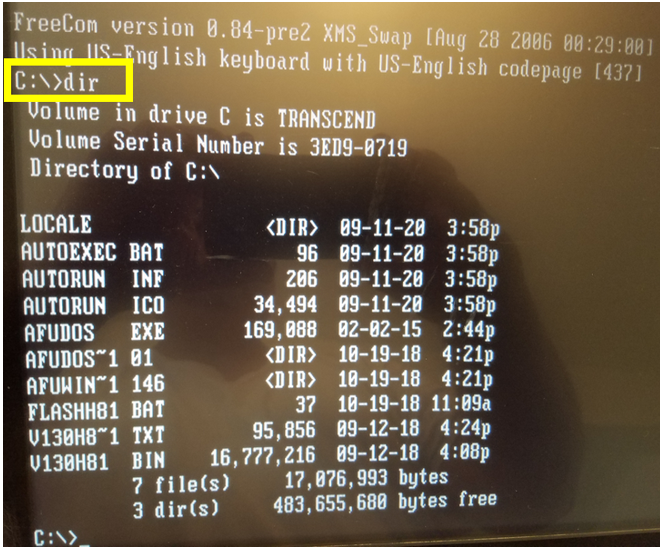

10. Typ bij de prompt C:\ dir om alle bestanden in de map te zien.

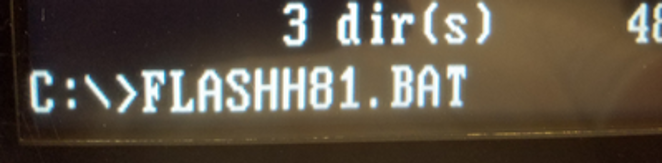

11. Typ bij de prompt C:\ FLASHH81.BAT (uw .bat-bestand kan verschillen afhankelijk van welk product u bijwerkt. Typ gewoon het bestand in met de extensie BAT die wordt weergegeven)

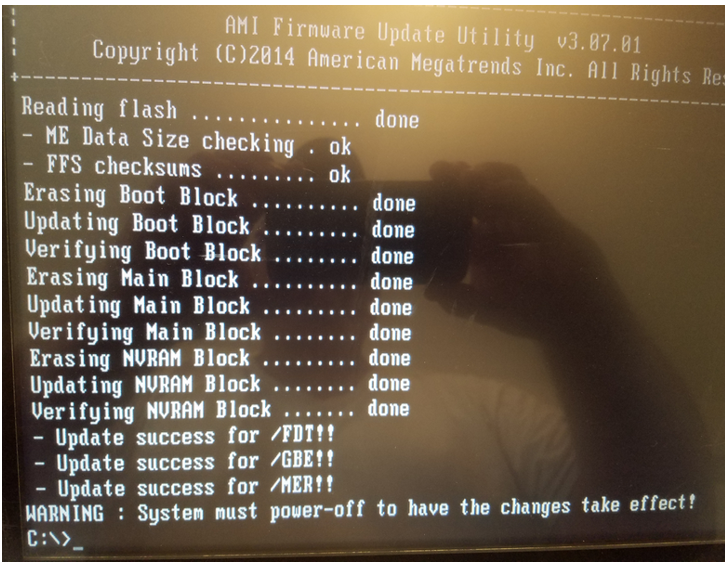

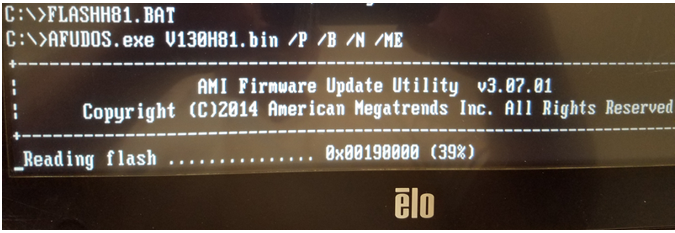

12. De BIOS-firmware-update begint nu. Wees geduldig, de update duurt slechts enkele minuten. ONDERBREK DE UPDATE NIET OF ER KAN SCHADE AAN DE COMPUTER ONTSTAAN!!!
13. Wanneer de update is voltooid, ziet u de WAARSCHUWING: Het systeem moet worden uitgeschakeld om de wijzigingen door te voeren!
b. Verwijder de stroomkabel gedurende 20 seconden, sluit dan de stroom weer aan en start de computer opnieuw op.

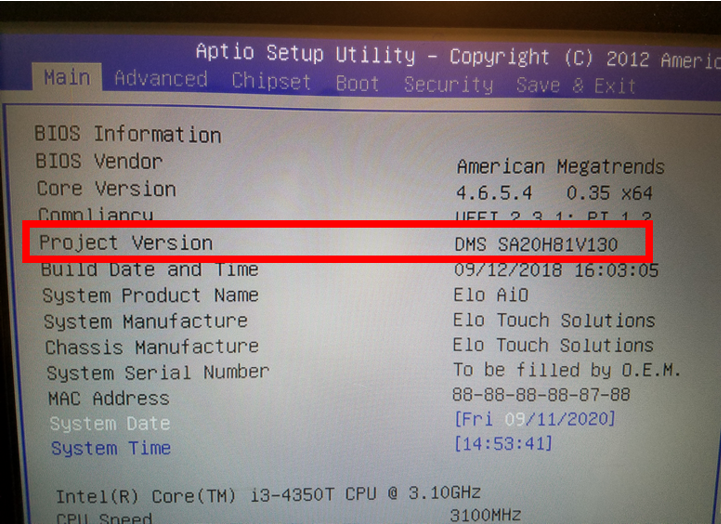

c. De BIOS-firmware-update is nu voltooid. U kunt de BIOS openen en het nieuwe Projectversienummer zien
