Dit artikel biedt informatie over hoe je de Elo Conference Kit kunt assembleren en opzetten

Elo Conference Kit Hardware Snelle Installatiegids

Wat is inbegrepen

• Vergadercamera
• i5 Windows 10 Computer Module met Toepassingen
• 2x Actieve Stylus 2x Passieve Stylus
• Stylus Tray Software Licentiekaarten
• Elo Hub

Andere Accessoires
Computer Module - 4x M6x50 schroeven, 4x M8x50 schroeven, 4x Afstandhouders | Stylus Tray - 2x duimschroeven | Vergadercamera - 2x duimschroeven | Elo Hub - Referentiegids, Ontvanger Board met 4x schroeven, 2x Docking tray covers met 3x schroeven, 5 meter CAT6 Kabel, 1x HDMI Kabel, 1x USB C Kabel & Type C naar A adapter, 2x Kabelbevestigingsbeugel met 2x Schroeven

Wat is Nodig
Compatibele Elo display, muurbeugel of standaard met 600x600 of 400x400 VESA, korte Philips-kopschroevendraaier

Hardware Installatiestappen
Opmerking: Lees de hele gids voordat je met de installatie begint, om de plaatsing van de montage, kabelrouting en hubplaatsing te plannen. Elo biedt aanbevelingen over hoe je de plaatsing van de display, kabelrouting, camerastijl en positionering van de vergadertafel kunt plannen in de Elo Collaboration Solution Guide die online beschikbaar is op www.elotouch.com
Scan QR-code om de website te bekijken:



1. Installeer de Elo Computer Module (ECM)

A. Pak de display uit en leg deze voorzichtig met het scherm naar beneden op de tafel. (Til niet aan de luidsprekers of laat de display niet op de luidsprekers rusten.)

B. Schroef de (ECM) docking tray cover aan de achterkant van de display los en verwijder deze.


C. Pak de ECM uit de huddle kit doos. (Zorg ervoor dat je de twee bijgevoegde licentiekaarten bewaard.)

D. Plaats de ECM over de geleiders op de achterkant van de display en schuif de ECM naar achteren om de connector te plaatsen.



E. Trek de veiligheidschroef aan de voorkant van de ECM aan.



2. Installeer de Elo Hub Ontvanger Board

A. Verwijder de drie schroeven van de blanke cover van de ontvanger board aan de achterkant van de display en gooi de cover weg.



B. Pak de Ontvanger Board, nieuwe 5553 en 6553 Ontvanger Board covers en schroeven uit de vergaderkit doos.

C. Kies een nieuwe cover voor de ontvanger board voor ofwel 5553L of 6553L display en monteer de Ontvanger Board eraan met de meegeleverde schroeven. Gebruik de cover gemarkeerd “55” voor de 5553L en de cover gemarkeerd “65” voor de 6553L.



D. Verbind de Ontvanger board (met cover bevestig) met de docking connector op de display. Bevestig de cover van de ontvanger board met de drie schroeven.

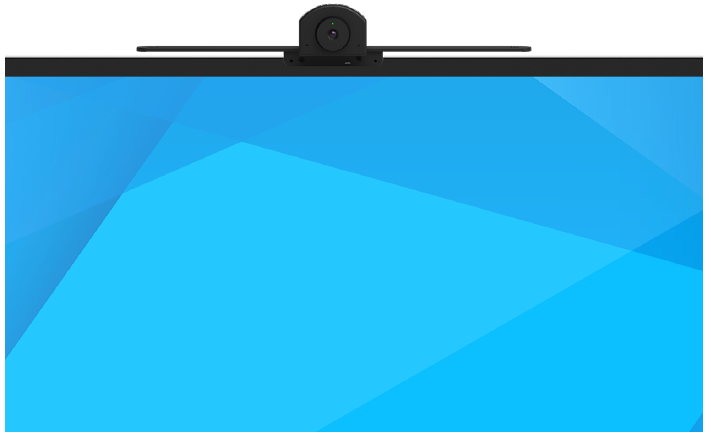

3. Installeer de Vergadercamera

A. Pak de Vergadercamera uit de Vergaderkit doos.

B. Kies één montageplaats – boven, onder, of aan beide zijden. OPMERKING: Als je de camera aan de onderkant van de display monteert, installeer de camera dan na het muurbevestigen. Ook kan de stylus tray niet in deze configuratie worden gebruikt.

C. Verwijder de cover van de Elo Edge Connect™ poort van de gekozen locatie.



D. Steek de vergadercamera in de Elo Edge Connect poort. Zorg ervoor dat de USB-connector van de camera uitgelijnd is met de connector op de IDS display.



E. Bevestig de camera aan de display door de lange duimschroeven aan beide zijden in te voeren en aan te draaien.

F. Verbind de 2.5 mm barrel jack-kabel tussen de camera en de dichtstbijzijnde aansluiting gemarkeerd “CAMERA” op de achterkant van de IDS display.



G. Zorg ervoor dat de beeldsensor in de juiste richting is georiënteerd, zodat de pijl naar boven wijst door deze met de klok mee of tegen de klok in te draaien zoals nodig. (Voor ondermontage moet de pijl naar beneden wijzen)



4. Installeer de Stylus Tray

A. Pak de stylus tray uit de huddle kit doos.



B. Verwijder de onderkant van de Elo Edge ConnectTM poort cover.

C. Bevestig de stylus tray aan de display door de duimschroeven van de stylus tray aan beide zijden van de beugel in te voeren en aan te draaien.

D. Plaats de stylus voor gebruik in de tray. (Gebruik actieve stylus voor PCAP displays en passieve stylus voor IR displays.)

5. Monteer de Interactieve Display

A. Monteer de display aan de muur met behulp van de Elo low-profile muurbeugel of een muurbeugel van een derde partij volgens de meegeleverde instructies. (Sommige bevestigingssystemen van derden hebben mogelijk 15 mm afstandhouders en langere montagemessen (M6x50mm of M8x50mm) uit de huddle kit nodig om interferentie met de ECM te voorkomen.)



6. Installeer de Elo Hub™

A. Pak de vergaderhub en accessoires uit de vergaderkit.
OPMERKING: Een enkele CAT6-kabel wordt verstrekt voor een directe hubverbinding met de display. Extra CAT6-interconnect hardware kan worden toegevoegd indien nodig (zie de Elo Hub Gebruikershandleiding voor voorbeelden). De totale lengte van de kabelrouting mag niet meer dan 35 meter bedragen.

B. Verbind één kant van de CAT6-kabel met de Elo Hub Ontvanger board op de Display.

C. Routeer de CAT6-kabel naar de Elo Hub op de tafel en verbind deze.

D. Verbind de meegeleverde HDMI- en USB-C-kabels met de Elo Hub en bevestig de vergrendelingsbeugels met schroeven om de kabels aan de Elo Hub te bevestigen. Kabels worden gebruikt voor apparaataansluiting.



7. Verbind Kabels en Zet het Systeem Aan

A. Verbind een ethernetkabel met de ECM voor internet (Aanbevolen). Voor draadloze verbinding, installeer WiFi-antennes op de ECM.



B. Verbind de AC-stroomkabel die je vindt in de accessoires doos van de Elo display.



C. Open de zijcover op de display en zet het systeem aan.




Elo Conference Kit Software Snelle Installatiegids

1. Stel de Display en ECM in

A. Volg de instructies op het scherm om de OSD-taal te selecteren en de tijd / tijdzone in te stellen.

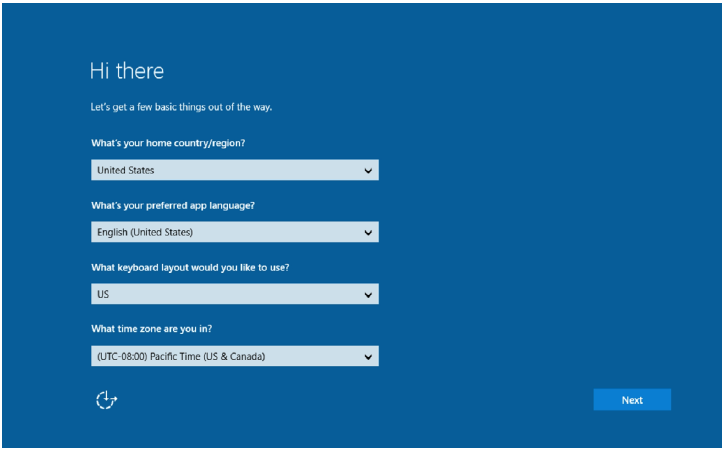

B. Volg de instructies op het scherm van Windows om de Windows-instelling te voltooien. Dit kan gedaan worden met het
ontwikkeltoetsenbord op het scherm of met een USB-verbonden toetsenbord/muis via de USB-poort aan de zijkant van de
display.

Opmerking: De computer moet met internet zijn verbonden om de software te registreren.



2. Installeer Vergader Software
Bijvoorbeeld: Microsoft Teams installeren

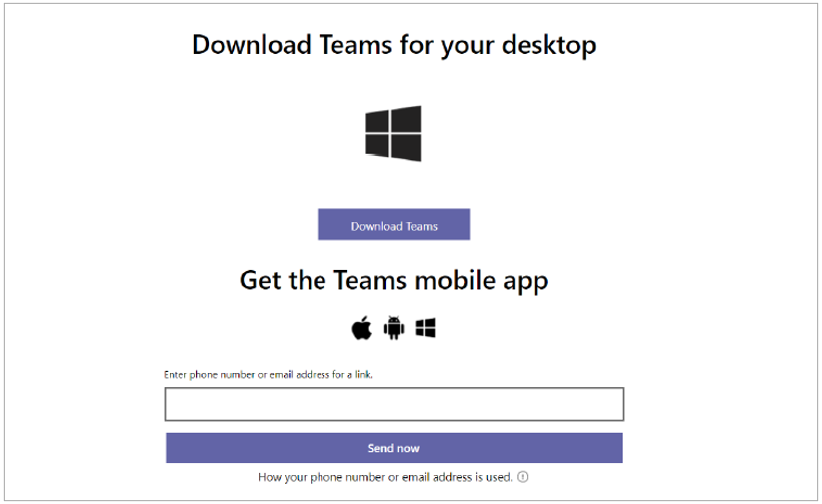

A. Open een browser en ga naar https://teams.microsoft.com/downloads

B. Download en open de Teams-installatieapplicatie.

C. Volg de instructies voor het installeren van Microsoft Teams.

D. Als je een andere webconferentie-applicatie zoals Zoom of Cisco Webex installeert, download dan en volg de instructies voor het installeren van die applicatie.

E. Wijs de Elo-hardware aan als je bronnen:
i. Luidspreker = Echo Annulering Luidspreker
ii. Microfoon = Elo Hub Luidspreker
iii. Camera = Elo Vergadercamera


3. Registreer Qwizdom Oktopus Licentie (Whiteboard software)

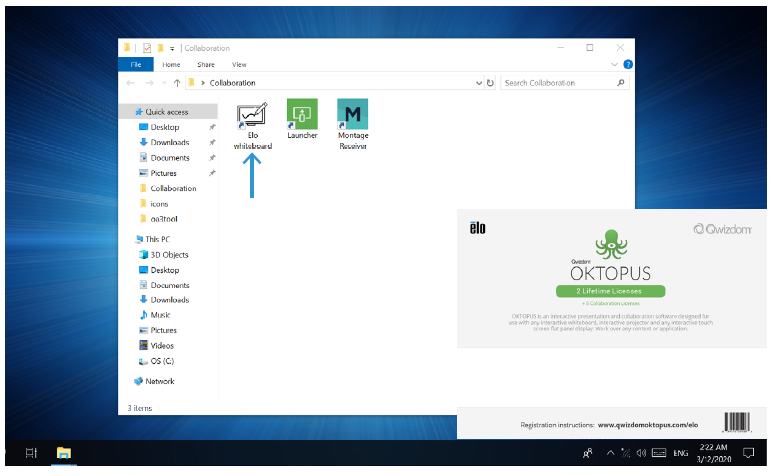

A. Open de Elo Whiteboard-applicatie die je vindt in de Collaboration map op het bureaublad.

B. Volg de instructies op het scherm.

C. Gebruik de licentiekaart die je hebt bewaard uit de huddle kit doos.

D. De Oktopus gebruikershandleiding is te vinden op https://qwizdomoktopus.com/user-guide



4. Registreer DisplayNote Montage en Launcher Licenties
(Draadloze Presentatie- en Vergaderapp Organizer)

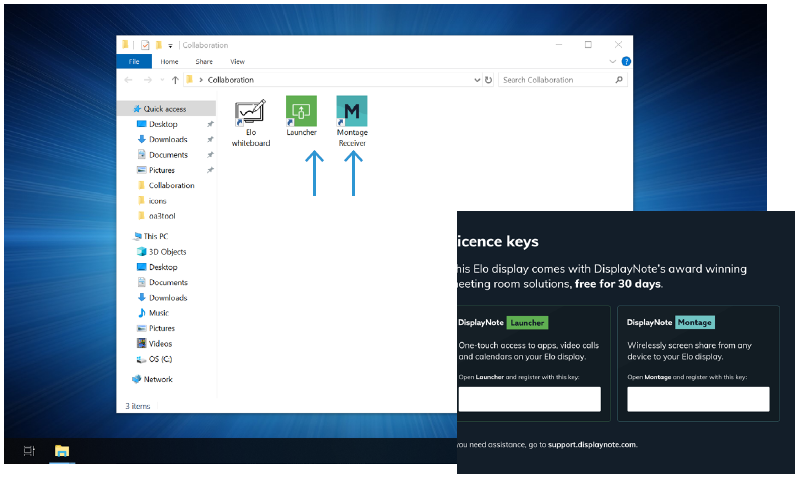

A. Open de DisplayNote applicaties die je vindt in de Collaboration map op het bureaublad.

B. Volg de instructies op het scherm.

C. Gebruik de licentiekaart die je hebt bewaard uit de huddle kit doos.

D. Stel de Launcher in om gewenste applicaties op te nemen met de instructie te vinden op
https://www.displaynote.com/solutions/launcher

E. Montage-informatie is te vinden op
https://www.displaynote.com/solutions/montage



5. Voltooi de Instelling van de Vergadercamera

A. Start je vergader software en schakel de camera in de vergader software in.

B. De groene activiteitindicator zal oplichten wanneer de webcam in gebruik is.

C. Als deze boven of onder is gemonteerd, schuif de camera dan naar links/rechts en kantel deze indien nodig voor het gewenste kijkgebied.

D. Als deze zijwaarts is gemonteerd, schuif de camera dan omhoog/beneden en kantel deze om te centreren zoals nodig voor het gewenste kijkgebied.

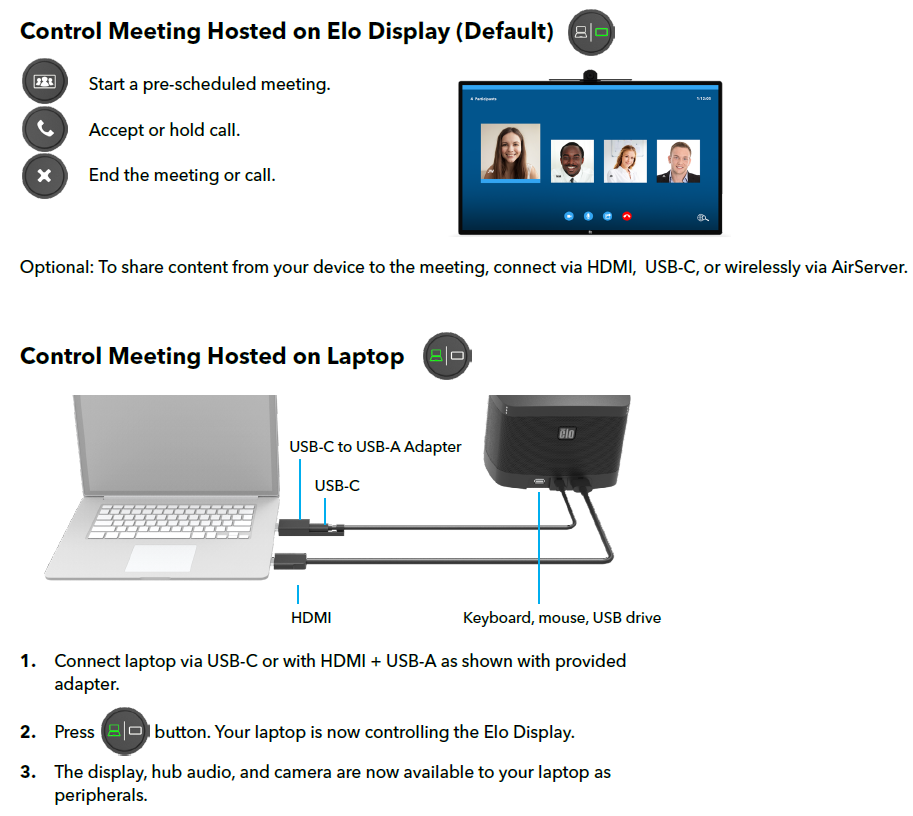

6. Elo Hub Instelling

A. Zorg ervoor dat je vergader software geopend is om alle functionaliteit van de Elo Hub te activeren.

B. Gebruik de knoppen bovenop de Elo Hub om de vergadering te starten, te stoppen en te dempen



Download een .pdf-versie van de bovenstaande QIG HIER
