Dit artikel biedt richtlijnen en instructies over hoe een Elo Open Frame Monitor te monteren

Open Frame monitors zijn randloze open-frame touchmonitors. Optionele randkits zijn beschikbaar voor de meeste van Elo's Open Frame Monitors.

Hieronder staan richtlijnen die beschrijven hoe deze monitors te installeren met behulp van de verschillende montageopties.

Achtermontage
Raadpleeg de dimensionale tekening voor uitsnijdetails; download de tekening in PDF-formaat vanuit de documentatiesectie van de Open Frame Monitors.

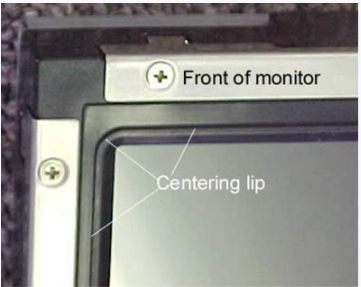

De basismodellen zijn ontworpen om van achter te worden gemonteerd en worden bevestigd met geribbelde hoeken met kleine montagemogelijkheden. Een licht verhoogde centrering lip is bedoeld om in de uitsparing van de voorplaat te passen. Merk op dat de hoeken van de centrering lip afgerond zijn. De straal voor elk monitor is aangegeven in de uitsnijddimensionen, die zijn opgenomen in de dimensionale tekening.

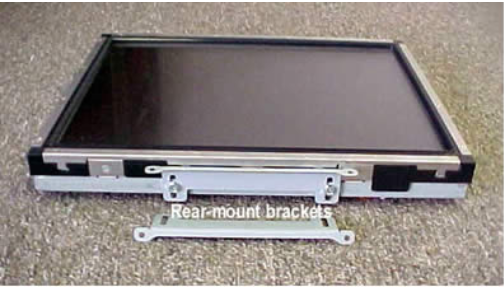

De montagesbeugels zijn geribbeld om aanpassing voor de dikte van de voorplaat mogelijk te maken. De weergegeven beugels zijn uitsluitend bedoeld voor achtermontage toepassingen. Ze kunnen aan de boven- en onderkant of aan beide zijden van de monitor worden gemonteerd. De gaten in de beugels bevestigen dan aan het achteroppervlak van de voorplaat. Voor metalen voorplaten moeten professioneel geïnstalleerde persstiften aan de achterkant van de plaat worden gebruikt voor een nette installatie (geen blootgestelde bevestigingsmiddelen). Voor houten voorplaten kunnen korte houten schroeven van de achterkant worden geïnstalleerd.

Voormontage.
Optionele voormontage randen zijn beschikbaar; zie de accessoiresectie op de webpagina's van de Open Frame Monitor voor onderdelen nummers.



Raadpleeg de dimensionale tekening voor uitsnij- en montagedetails; download de tekening in PDF-formaat vanuit de documentatiesectie van de webpagina's van de Open Frame Monitor.

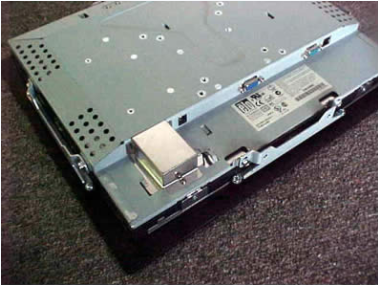

De voormontage rand wordt geleverd met beugels die vooraf aan de boven, onder en elke kant zijn bevestigd.

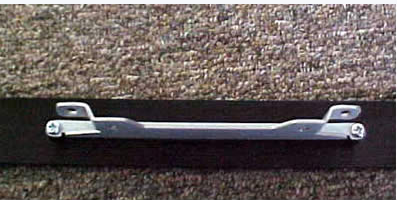

De beugels hebben tabbladen die naar binnen zijn gekanteld om aan de monitor te bevestigen.



De monitor wordt op de rand geplaatst en de vier beugels worden met de bijgeleverde schroeven aan de monitor bevestigd. De optionele voormontage rand voegt ongeveer 3/8" overal toe om de montage vanaf de voorkant van de voorplaat van de behuizing te ondersteunen.

Nu past de monitor in de uitsparing in de voorplaat, vanaf de voorkant.

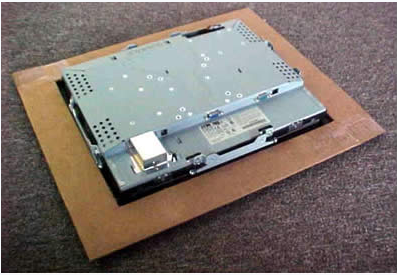

De afbeelding hierboven toont een achteraanzicht waarbij een stuk karton is gebruikt om de voorplaat van de behuizing te simuleren. Let op dat de opgegeven uitsnijddimensies voldoende ruimte bieden voor zowel de monitor als de offset voorrand montagebeugels om er doorheen te komen.

OPMERKING: De achtermontage beugels die worden afgebeeld in de sectie achtermontage worden niet gebruikt. Speciale voormontage beugels zijn inbegrepen in de voormontage randkit.

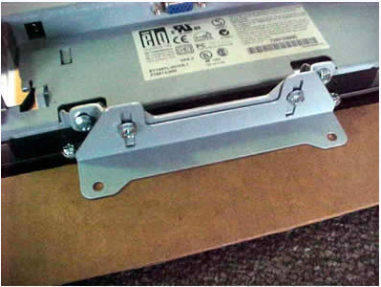

De speciale voormontage beugels bevestigen zich aan de getapte gaten in de randmontagebeugels; deze beugels drukken dan tegen de achterkant van de voorplaat en de schroeven worden vastgedraaid in de geribbelde gaten.

OPMERKING: De gaten die de beugels aan de voorplaat bevestigen zijn buiten de afmetingen van de voorrand (de voorrand zou de schroefkoppen niet bedekken als doorvoerschroeven zouden worden gebruikt). Om deze reden moeten professioneel geïnstalleerde persstiften aan de achterkant van de plaat worden gebruikt voor een nette installatie (geen blootgestelde bevestigingsmiddelen) bij het gebruik van metalen voorplaten. Voor houten voorplaten kunnen korte houten schroeven van de achterkant worden geïnstalleerd.
