Dit artikel biedt stapsgewijze instructies voor het bijwerken van de Projected Capacitive (PCAP) touch controller firmware op Elo 1099L Outdoor Open-Frame Touchmonitors. Deze procedure kan worden gebruikt om de firmware van de touch controller bij te werken of om een controller die zich in de bootloader-modus bevindt te herstellen.
Zorg ervoor dat de voeding van de monitor en de USB-verbinding stabiel blijven tijdens de firmware-update. Verbreek de USB-kabel niet, verwijder de voeding niet, of zet de monitor niet uit terwijl de firmware wordt geschreven. Het onderbreken van het updateproces kan de firmware van de touch controller beschadigen.
Stapsgewijze Update Procedure
- Download het Firmware Update Pakket: Download het volgende firmware utility pakket: Test_Tool_PCFG0377_v00_T3_CM_250704.zip .
-
Pak de Bestanden uit:
Pak de inhoud van het gedownloade ZIP-archief uit naar een speciale
map
op de Windows-host-PC, zoals
C:\Elo_Firmware\. -

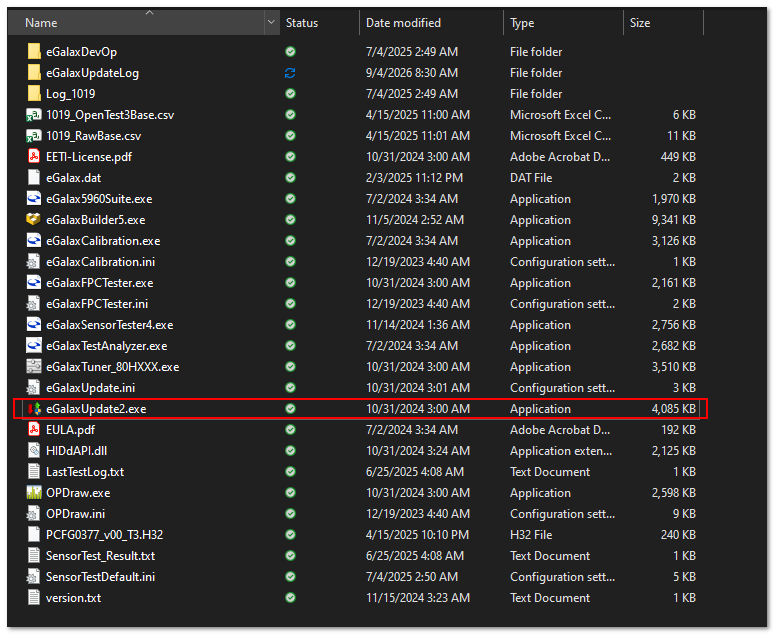

Start de Firmware Update Utility:
Sluit de 1099L touch USB-kabel aan op de Windows-host-PC. Open de
uitgepakte map, klik met de rechtermuisknop op
eGalaxUpdate2.exe, en selecteer Uitvoeren als administrator. -

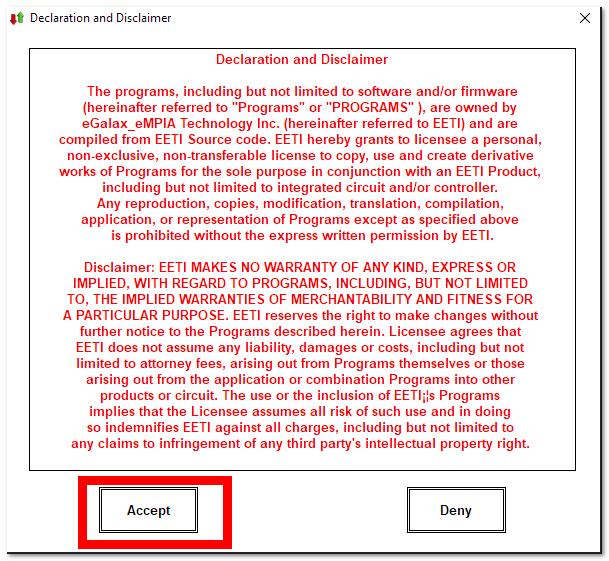

Accepteer de Licentievoorwaarden:
Bekijk de licentieprompt en klik op Accepteren om
door te gaan.
Wanneer de utility wordt gestart, scant deze automatisch de USB-verbinding op de touch controller. Wanneer deze wordt gedetecteerd, worden de controllerinformatie weergegeven in het Huidige Controller paneel aan de linkerkant van de utility.
-

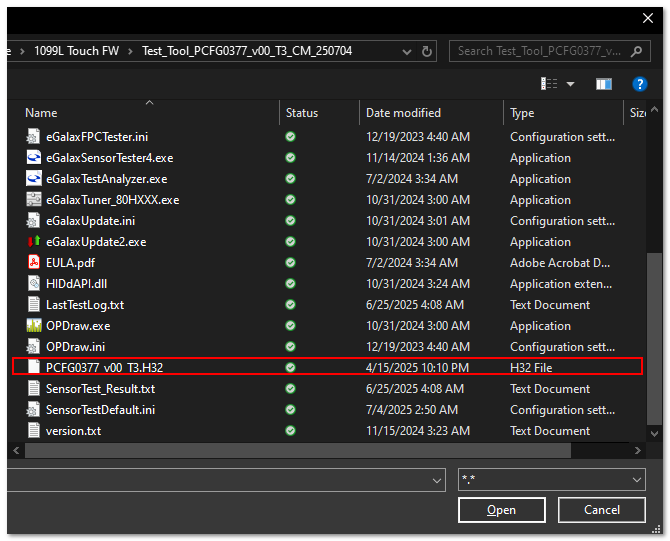

Laad de Firmware Afbeelding:
Klik op Afbeelding Laden, blader naar de uitgepakte firmware
bestanden, en selecteer:

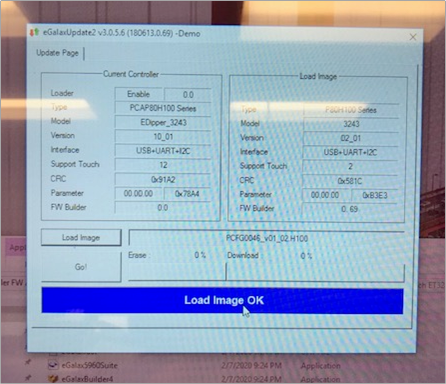

PCFG0377_v00_T3.H32.Nadat het bestand is geselecteerd, valideert de utility de firmware afbeelding en toont de informatie aan de rechterkant van het scherm.
- Start de Firmware Update: Klik op Ga (of Afbeelding Laden OK, als weergegeven) om te beginnen met het schrijven van de firmware naar de touch controller. Laat de update voltooien en controleer of de voortgang 100% bereikt voordat u verder gaat.
-
Voeding Cycles de Monitor en Controleer de Werking:
- Sluit de eGalaxUpdate2 utility.
- Ontkoppel de 12V DC stroomkabel van de 1099L monitor.
- Wacht minimaal 10 seconden.
- Sluit de stroomkabel weer aan en laat de monitor en de touch controller opnieuw opstarten. Controleer of de standaard HID touch functionaliteit normaal werkt.
Als de 1099L normaal opnieuw opstart en de touchfunctionaliteit is hersteld, is de PCAP touch controller firmware-update voltooid.
