Dit artikel geeft instructies voor het updaten van de EC Firmware voor de EloPOS- en WLIDS-units
Een .pdf-versie van dit bulletin is ook bij dit kennisartikel gevoegd.
Toepasselijke Elo-apparaten
• EloPOS: E3/E5/S3/S5/H3/H5
• WLIDS: i3/i5
Benodigde gereedschappen & hardware
• EloPOS E3/E5/S3/S5/H3/H5 en WLIDS i3/i5
• USB-kabel - Afhankelijk van het modelnummer van de unit:
o EloPOS: Voeding E511572 AIO POWER BRICK, 24V 180W, DELTA.
• Toetsenbord (optioneel)
• USB-stick van 2MB of groter
Benodigde software
• E3E5_EC_E205.20A_0.27 (EC-bestanden) bijgevoegd bij dit KB of Download HIER
Stappen voor het voorbereiden van de USB-flashdrive
1. Bereid een USB-flashdrive voor (geformatteerd naar FAT32). De minimale vereiste grootte van de flashdrive is 2MB.
ii. Rechtsklik op je USB-drive en klik op de optie Formatteren.
iii. Selecteer in het venster FAT32 in de vervolgkeuzelijst onder Bestandssysteem.
iv. Klik op Start en OK om het formatteringsproces te starten.
v. Zodra het formatteren is voltooid, klik op OK.
2. Kopieer de bestanden en map uit de map “E3E5_EC_E205.20A_0.27” naar de root van de USB-drive, als volgt.
Stappen voor het updaten van WLIDS-units

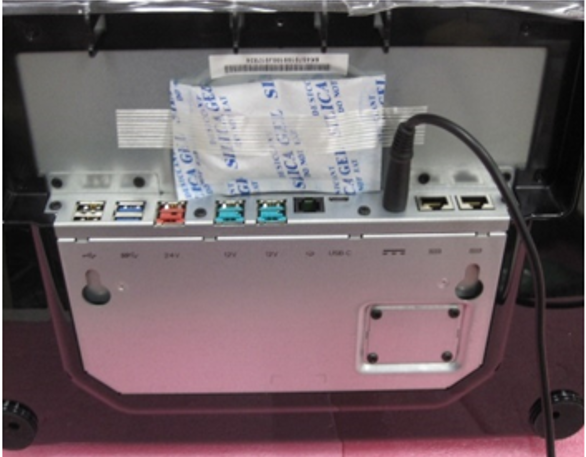

1. Verwijder de Kabelafdekking om toegang te krijgen tot de USB-voeding
2. Sluit aan de USB C-stroomadapter en de USB-stick zoals getoond.
3. Zet aan de unit.

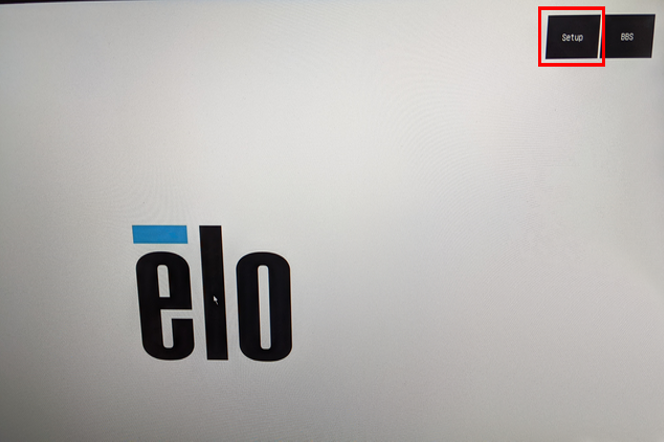

4. Tijdens het opstarten druk op de Del-toets op het toetsenbord of klik op het SETUP-pictogram om BIOS te openen.

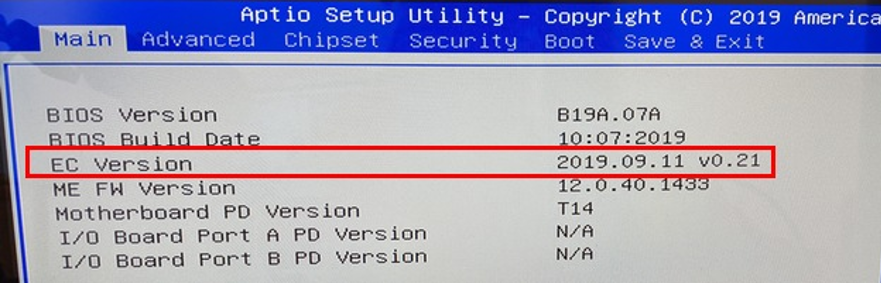

5. Controleer onder het Main-tabblad de huidige EC-versie. In het onderstaande voorbeeld is de EC-versie: v0.21 (de EC-versie van jouw apparaat kan anders zijn). Als de EC-versie van jouw apparaat al v0.27 is, is een update niet nodig. Ga anders door naar stap 6.

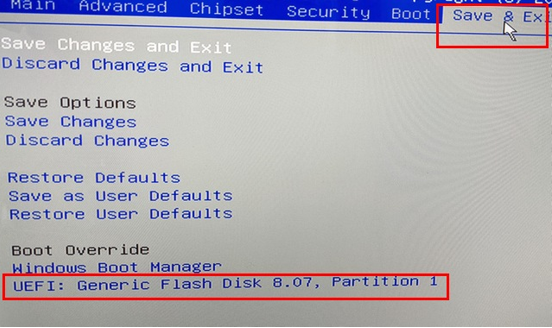

6. Ga naar het Save and Exit-tabblad, scroll naar beneden naar de sectie Boot Override en dubbelklik op UEFI.

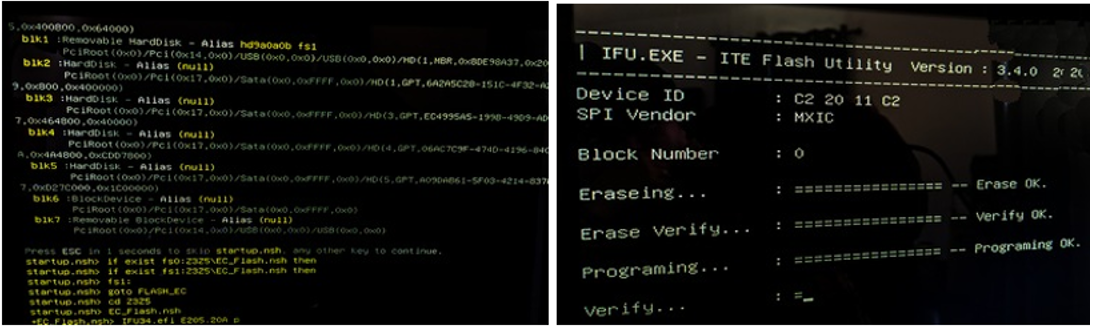

7. De unit start automatisch het update-scherm. Je ziet een reeks berichten. Onderbreek de update niet en haal de stroom er niet uit.
8. Na voltooiing zal het systeem opnieuw opstarten naar het Elo-opstartscherm.
o Als de gebruiker het BIOS-opstartscherm mist, start opnieuw op zonder de USB-drive aangesloten en druk op Del op het toetsenbord of klik op het Setup-pictogram om Setup te openen.

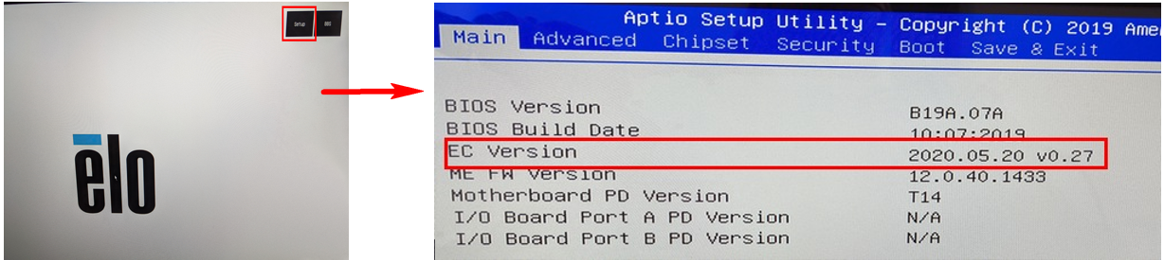

o Controleer onder het Main-tabblad of de EC-versie 2020.05.20 v0.27 is. Zo niet, herhaal dan stappen 4-6.
======================================================================================
Stappen voor het updaten van EloPOS-units

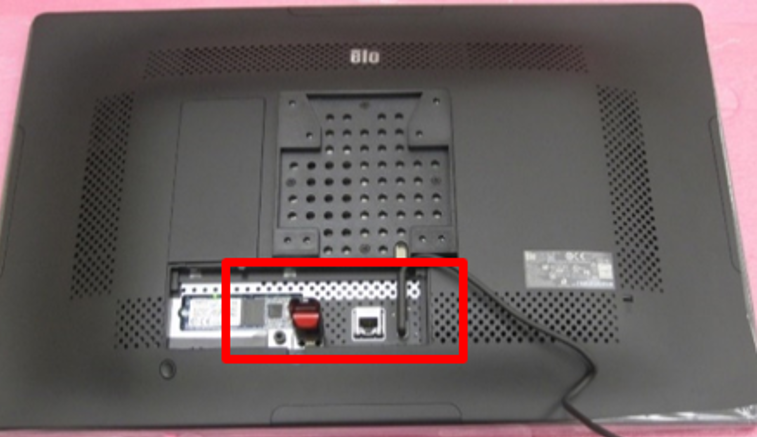

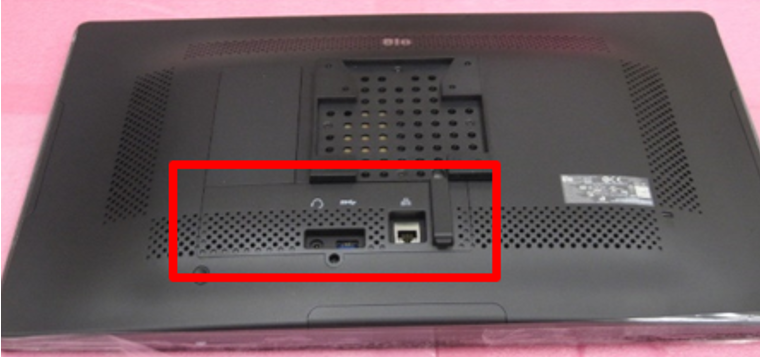

1. Plaats de USB-flashdrive zoals getoond

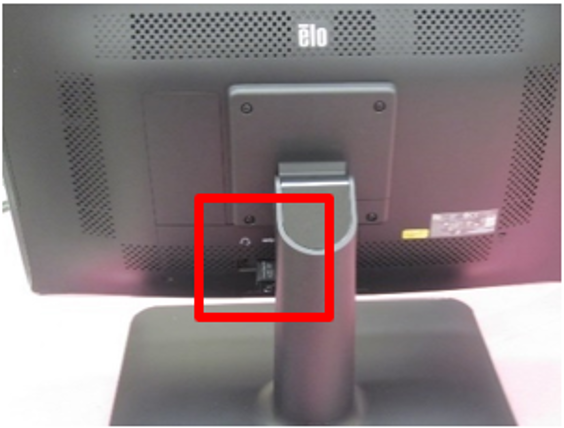

2. Sluit aan de DC-stroomadapter zoals getoond
3. Zet aan de unit.
4. Tijdens het opstarten druk op de Del-toets op het toetsenbord of klik op het SETUP-pictogram om BIOS te openen.
5. Controleer onder het Main-tabblad de huidige EC-versie. In het onderstaande voorbeeld is de EC-versie: v0.21 (de EC-versie van jouw apparaat kan anders zijn). Als de EC-versie van jouw apparaat al v0.27 is, is een update niet nodig. Ga anders door naar stap 6.
6. Ga naar het Save and Exit-tabblad, scroll naar beneden naar de sectie Boot Override en dubbelklik op UEFI.
7. De unit start automatisch het update-scherm. Je ziet een reeks berichten. Onderbreek de update niet en haal de stroom er niet uit.
8. Na voltooiing zal het systeem opnieuw opstarten naar het Elo-opstartscherm.
o Als de gebruiker het BIOS-opstartscherm mist, start opnieuw op zonder de USB-drive aangesloten en druk op Del op het toetsenbord of klik op het Setup-pictogram om Setup te openen.
o Controleer onder het Main-tabblad of de EC-versie 2020.05.20 v0.27 is. Zo niet, herhaal dan stappen 4-6.
KB#000003043
