Dit artikel bevat de dimensionale tekeningen voor de 2521 Controller Board

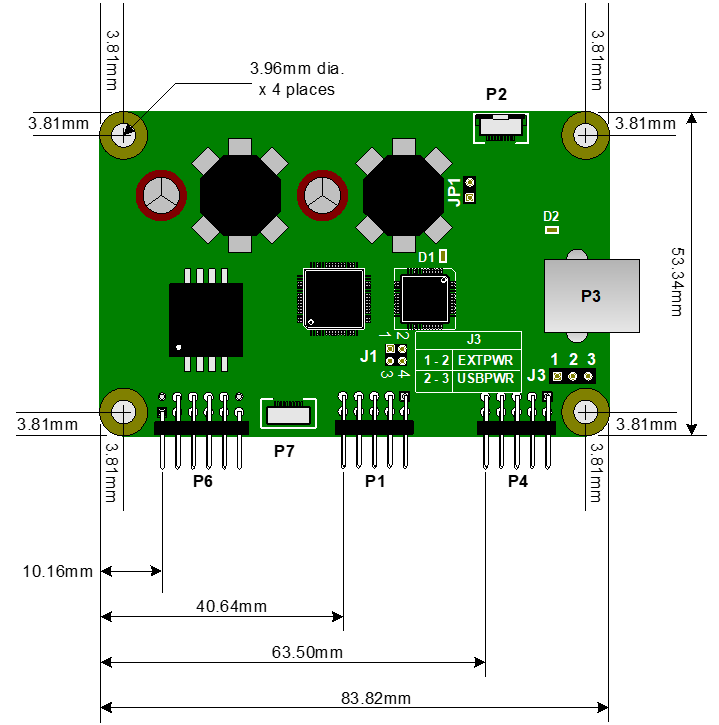

Y-Dimensies:
Z-dimensies:
- Max hoogte boven de bovenkant van de PCB: 9.5mm
- Max hoogte van component boven de onderkant van de PCB: 2.54mm
- Max hoogte van de gehele board: 13.8mm (13.1 typisch)
Zie aanvullende informatie en documentatie voor de 2521 controller board in dit kennisartikel .
