Configuratie van Honeywell N3680 / 1e Generatie 2D Barcode Scanner (E926356) voor Presentatie- & Toetsenbordmodus

Doelgroep: Publiek / Elo Klanten, Field Technicians & POS Integrators

Artikeltype: Hardware Setup, Configuratie & Barcode Programmeergids

De Honeywell N3680 2D Barcode Scan Engine (1e Generatie 2D Barcode Scanner, P/N: E926356) is geïntegreerd in meerdere Elo PayPoint® Plus voor Windows modellen.

Toepasbare PayPoint Plus Onderdelennummers

Configuratie van Presentatiemodus (Auto-Sense Bewegingstrigger)

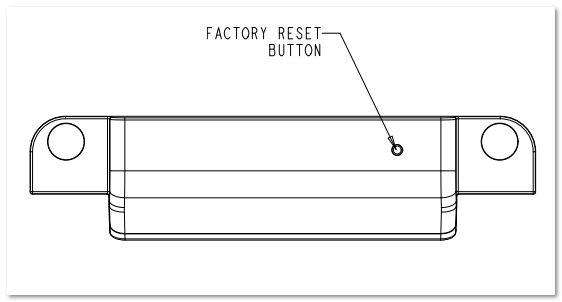

Als de verlichtings-LED's van de barcode scanner niet geactiveerd worden of de motor niet lijkt te werken bij het presenteren van een barcode, kan de scan engine zijn ingesteld op handmatige trigger-modus. Om de scanner handmatig te triggeren terwijl deze niet geconfigureerd is, druk op de fysieke Fabrieksreset / Triggerknop die zich op de behuizing van de scannermodule bevindt:

Om handsfree automatisch scannen mogelijk te maken, scan de primaire Presentatiemodus barcode hieronder. Als de scanner niet automatisch verlicht bij het detecteren van beweging, scan de secundaire configuratiecode:

Optie 1: Primaire Presentatiemodus Barcode

Optie 2: Secundaire Presentatiemodus Barcode

Configuratie van USB HID Toetsenbord Emulatiemodus

Als de scan engine oplicht en piept bij het decoderen van een barcode, maar geen tekstgegevens naar uw Point-of-Sale software doorgeeft, scan dan de USB Toetsenbordmodus configuratiebarcode hieronder:

Testen & Verificatie Stappenplan

1. Open Windows Notepad (of een andere standaard teksteditor).
2. Klik in het lege Notepad tekstvenster om ervoor te zorgen dat de actieve tekstcursor gefocust is.
3. Presenteer een standaard 1D UPC of 2D QR code voor het PayPoint Plus scanvenster. De gedecodeerde tekens zouden rechtstreeks in de teksteditor moeten verschijnen.

Gerelateerde Artikelen & Documentatie

• Installatiehandleiding 1e Generatie 2D Barcode Scanner (E926356)
