Elo/Zebra 2D Barcode Scanner Configuratiehandleiding
Deze uitgebreide handleiding behandelt het standaardgedrag, de configuratie en probleemoplossing voor Elo/Zebra 2D Barcode Scanners, Modellen SE4720 en SE4107.
Ondersteunde Barcode Scanners
- E384627 - Elo Edge Connect 2D Barcode Scanner (4720) Zwart
- E454122 - Elo Edge Connect 2D Barcode Scanner (4720) Wit
- E245047 - Elo Edge Connect 2D Barcode Scanner (4107) Zwart
- E454318 - Elo Edge Connect 2D Barcode Scanner (4107) Wit
Belangrijkste Verschillen in één Oogopslag
Voordelen van de SE4720
✅ Verbreed scanbereik - Tot 30" (76,2 cm)
✅ Groter horizontaal kijkhoek - 48°
✅ Het beste voor toepassingen met lange afstand scanning
Voordelen van de SE4107
✅ Compacter ontwerp - 31% dunner (1,05" vs 1,40")
✅ Lichter gewicht - 31% lichter (0,049 lbs vs 0,071 lbs)
✅ Hogere resolutie - 1280 x 960
✅ Groter verticaal kijkhoek - 33,5°
✅ Het beste voor installatie in krappe ruimtes
Out-of-the-Box Gedrag
Wanneer je je scanner voor het eerst via USB aansluit, ervaar je het volgende:
Eerste Verbinding
- De scanner geeft drie hoorbare piepjes om de stroom en succesvolle initialisatie te bevestigen
-

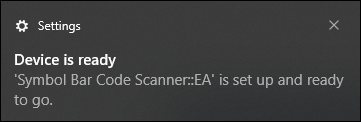

Op een Windows PC zie je mogelijk een melding in de taakbalk rechtsonder:
"Apparaat is klaar. Symbol Bar Code Scanner::EA is ingesteld en klaar voor gebruik."
Visuele Indicatoren

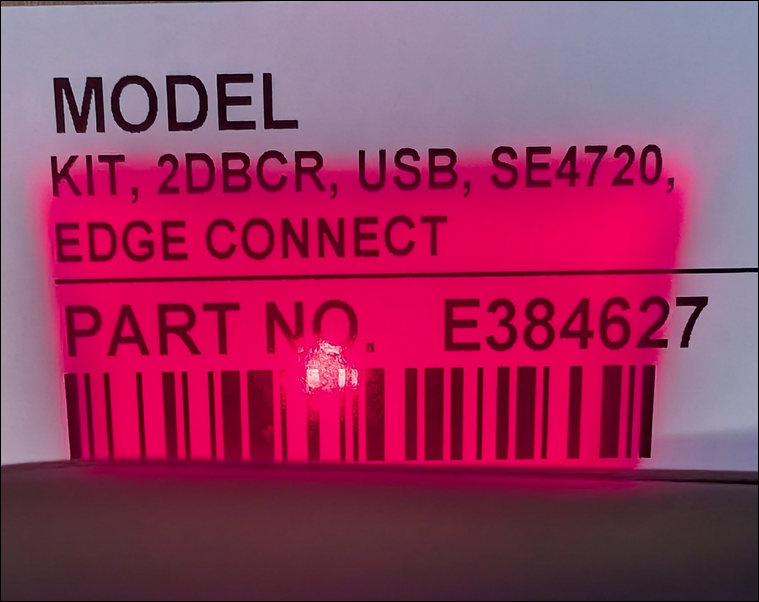

- De rode verlichtings-LED van de SE4720 scanner blijft voortdurend aan in een trapeziumvormig patroon

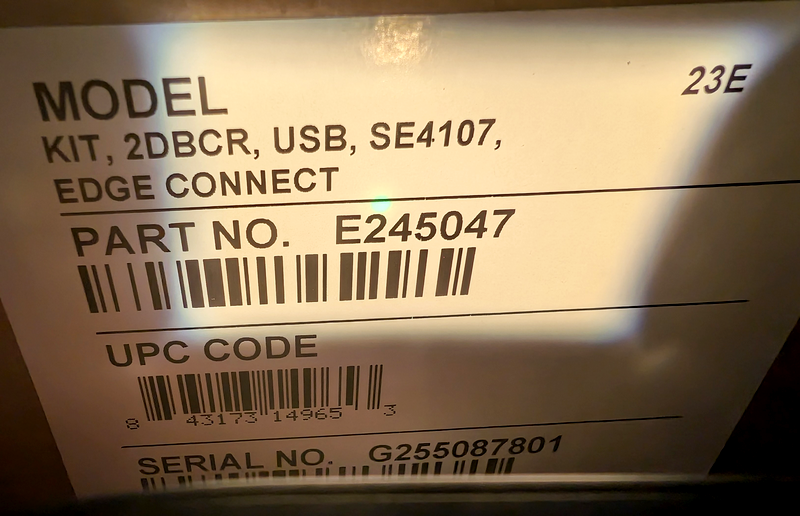

- De witte verlichtings-LED van de SE4107 scanner blijft voortdurend aan in een trapeziumvormig patroon
Scanoperatie
- Wanneer beweging of een object voor de sensor passeert, wordt de laser richtlijn automatisch geactiveerd
- Bij een succesvolle barcode scan geeft de scanner een hoorbare piep

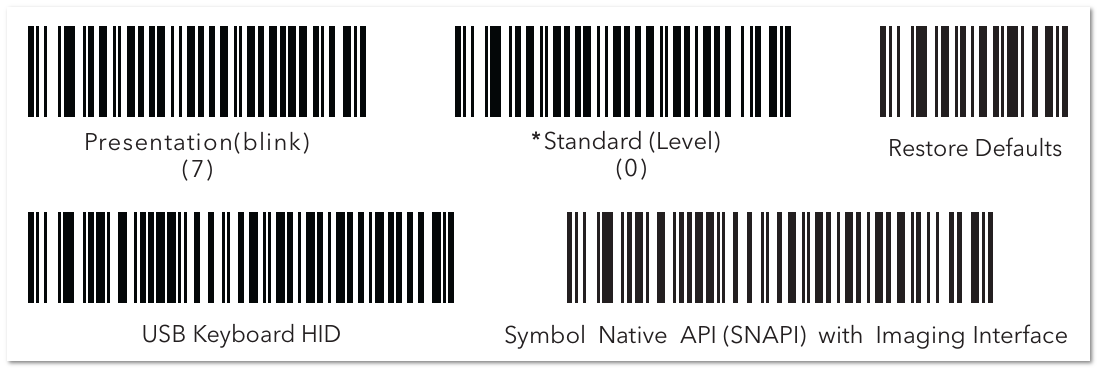

- Configuratiebarcodes zijn opgenomen in de QIG
De bovenstaande barcodes zijn opgenomen in de Quick Installation Guide (QIG) die meegeleverd wordt met de SE4720 en SE4107 Barcode Scanners
Standaard Fabrieksinstellingen
SNAPI met Beeldinterface
Zowel de SE4720 als de SE4107 komen fabrieksmatig geconfigureerd om SNAPI (Symbol Native API) via USB te gebruiken. Dit geavanceerde protocol maakt mogelijk:
- Transmissie van barcodegegevens
- Toegang tot beeldvastleg- en diagnostiekfuncties
- Configuratie en firmwarebeheer via Zebra's softwarehulpmiddelen
Opmerking: SNAPI vereist dat Zebra-stuurprogramma's of de Zebra Scanner SDK op het host-systeem zijn geïnstalleerd. Zonder deze ondersteuning zullen barcodegegevens niet verschijnen in tekstvelden zoals Notepad of browserinvoervelden.
Presentatiemodus
In Presentatiemodus werkt de scanner handsfree:
- Activeert automatisch de richtlijn en verlichting bij het detecteren van beweging of een barcode
- Geen druk op de trigger of softwarecommando vereist
- Ideaal voor handsfree toepassingen, waaronder kiosken, vaste montage-opstellingen of balie-installaties
Gebruik van het Toetsenbordemulatiemodus
Als je systeem SNAPI-protocol niet ondersteunt, kun je overschakelen naar USB-toetsenbord HID-emulatiemodus om barcodegegevens te laten verschijnen in open tekstvelden.
Configuratiestappen
- Zoek de Quick Installation Guide (QIG) die bij je Elo/Zebra-scanner is geleverd
- Scan alleen de barcode gelabeld "USB Keyboard HID" in de handleiding
- Scan geen aanvullende barcodes in de QIG
Deze instelling converteert de scanner naar een standaard USB-toetsenbord, dat gescande barcodegegevens als toetsaanslagen verzendt.
Opmerking: Om de SE4720 of SE4107 in te stellen voor Keyboard HID-emulatiemodus, schakel je de presentatiemodus in, en voeg automatisch een Enter-toetsaanslag toe na elke scan. Je kunt ofwel de aangepaste barcodes die aan dit artikel zijn gehecht scannen of 123Scan gebruiken om de aangepaste configuratiebestanden die ook aan dit artikel zijn gehecht, te uploaden.
Herstellen naar Fabrieksinstellingen
Om de scanner naar de oorspronkelijke configuratie terug te brengen:
- Open de Quick Installation Guide (QIG)
- Scan de "Herstellen naar Standaard" barcode die in de handleiding is gegeven
Dit zal alle instellingen resetten, inclusief de communicatiesoftware en modus, naar de oorspronkelijke fabrieksstaat.
Gebruik van Zebra's 123Scan Utility
Scanner Modelherkenning
Bij configureren met Zebra's 123Scan-hulpprogramma:

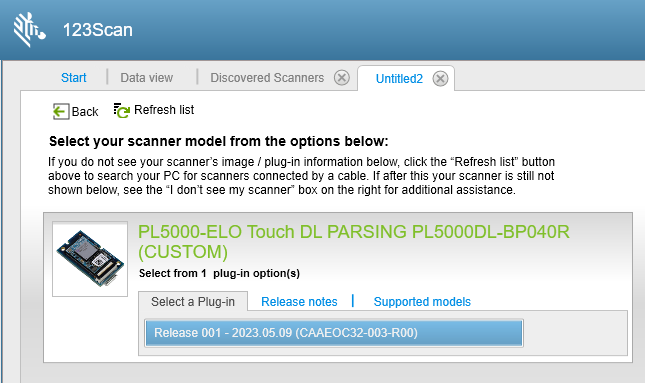

- De SE4720 wordt weergegeven als Model: PL500DL (niet SE4720)

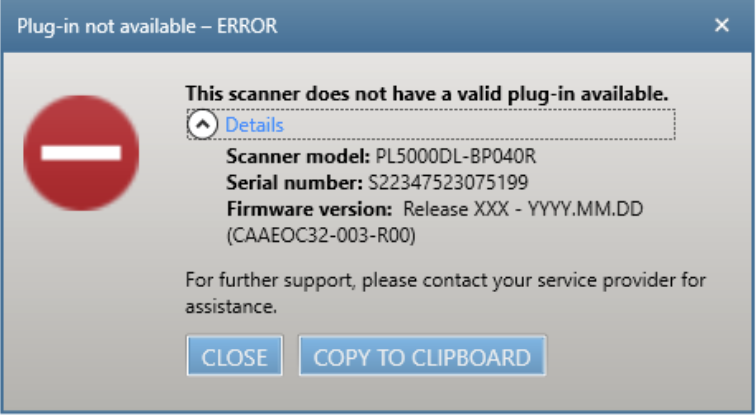

- Je kunt een foutmelding ontvangen waarin staat "Deze scanner heeft geen geldige plug-in beschikbaar."
- Als de bovenstaande fout optreedt, bezoek dan het volgende artikel: Waarom krijg ik de foutmelding Barcode Scanner, Plug-in Niet Beschikbaar met SE4720 Scanners?

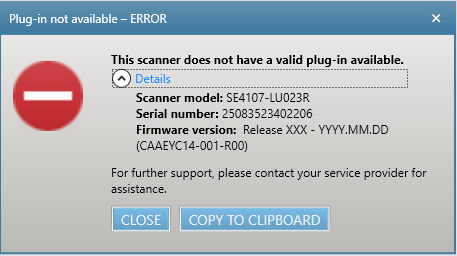

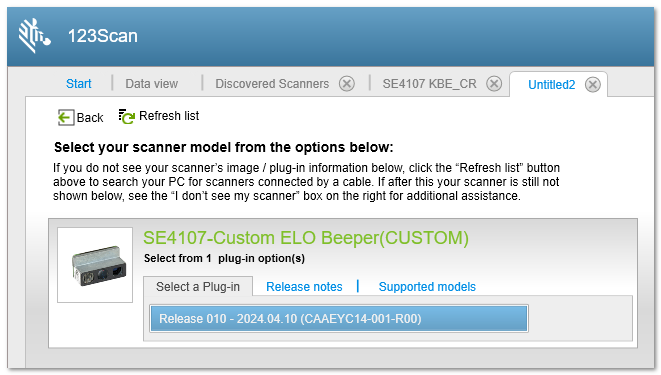

- De SE4107 wordt weergegeven als SE4107, maar kan ook een foutmelding tonen: "Deze scanner heeft geen geldige plug-in beschikbaar."
- Als de bovenstaande fout optreedt, bezoek dan het volgende artikel: Waarom krijg ik de foutmelding "Deze scanner heeft geen geldige plug-in beschikbaar" met SE4107 Scanners?
Softwareversie
Zorg ervoor dat je de laatste versie van 123Scan gebruikt voor correcte herkenning en configuratie.
Laatste versie: v6.00.0036 (uitgebracht oktober 2025)
