Dit artikel beschrijft hoe je de M51 Scan Handle op een M51 Mobiel apparaat monteert.

Product Specificatie pagina: https://www.elotouch.com/m51-scan-handle.html

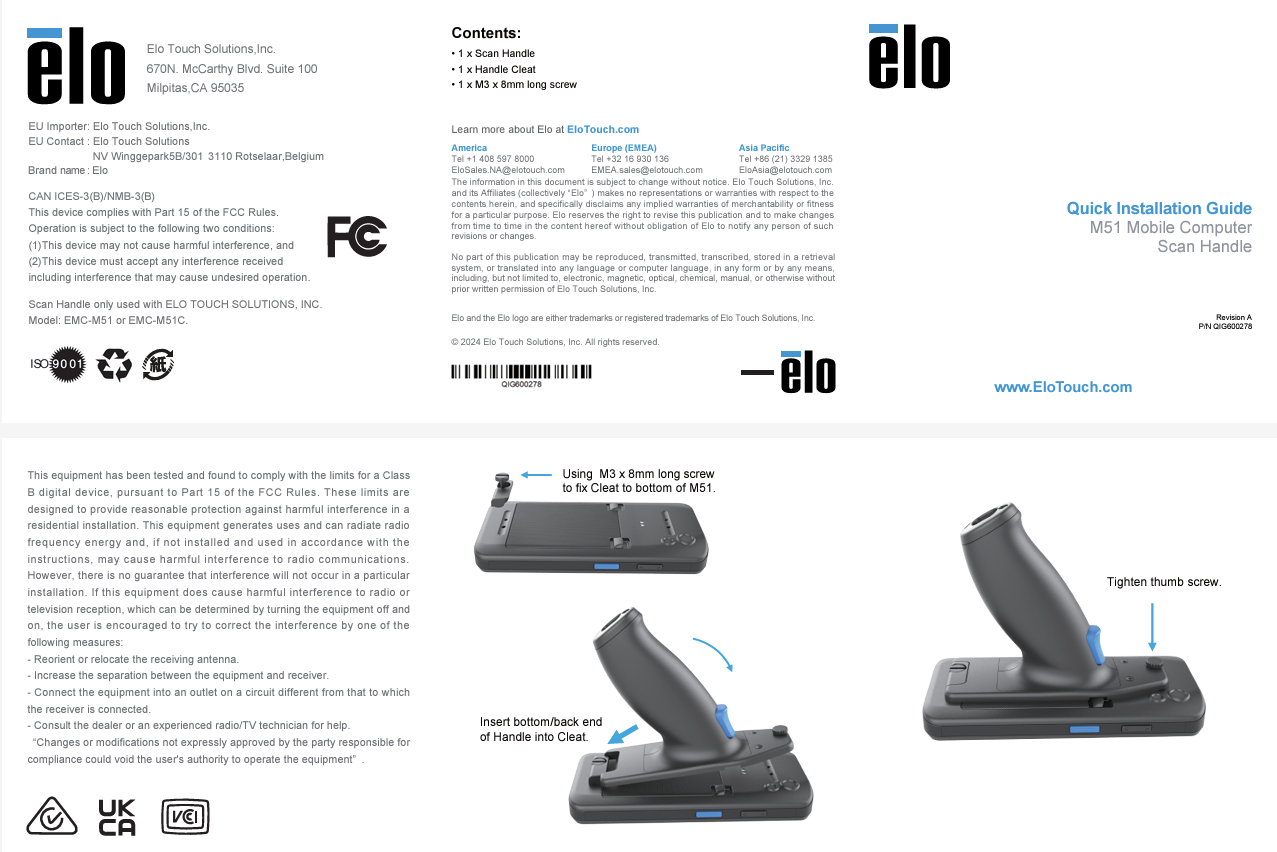

Snel Installatie Handleiding: https://docs.elotouch.com/QIG600278.pdf

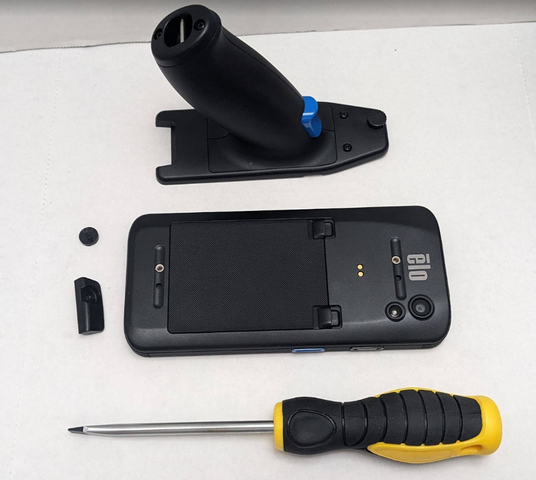

Vereiste Hardware:

• E527331, M51 Scan Handle Kit
• Elo M51 Mobiel Apparaat uitgerust met barcode scanner
• Platte schroevendraaier

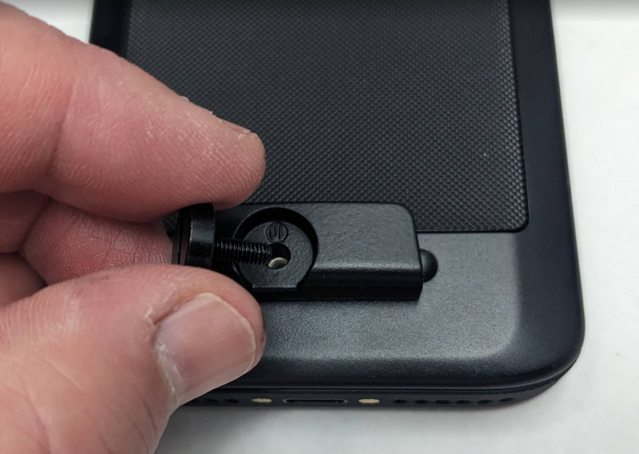

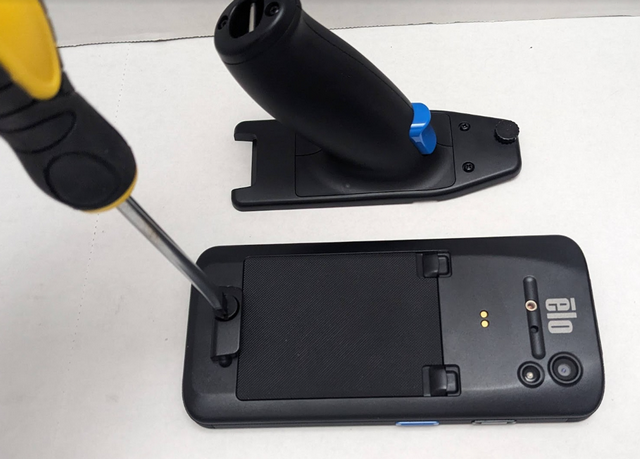

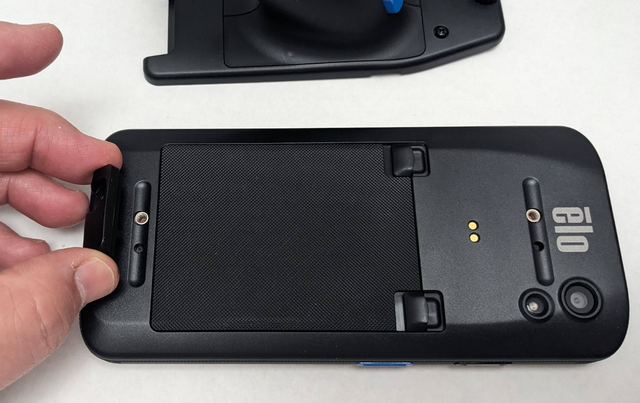

1. Plaats de onderste trekkerbeugel op de onderste achterste sleuf van het M51 apparaat en steek de sleufschroef in en draai deze aan met de schroevendraaier.

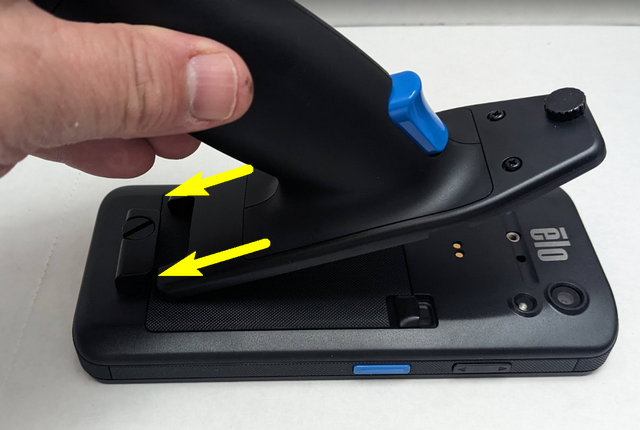

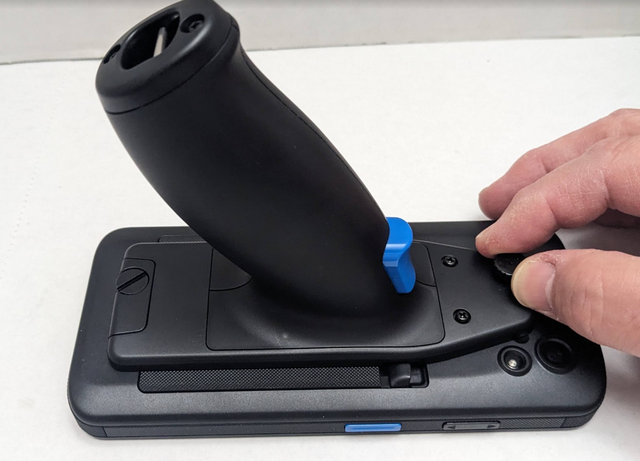

2. Schuif de trekkerhandgreep onder de trekkerbeugel, draai vervolgens de bovenste duimschroef aan om de trekkerhandgreep aan het M51 apparaat te bevestigen.

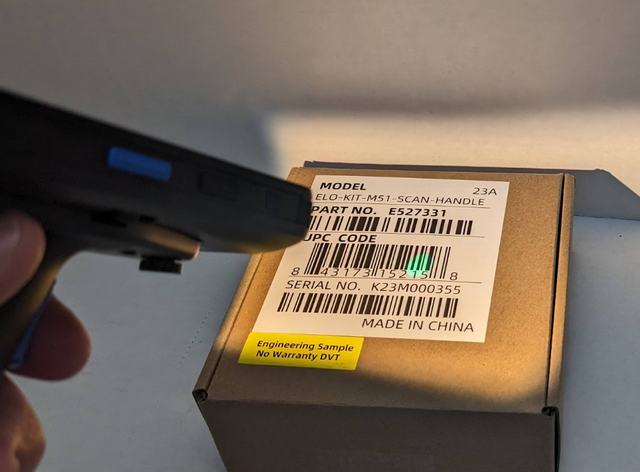

3. Je kunt nu de Trekkerhandgreep gebruiken om de barcode scanner te activeren.
