Dit artikel legt uit hoe je de Elo Speaker Bar installeert?

Hieronder staan de stappen voor het installeren van een Elo Edge Connect Speaker Bar Kit

Upgrade je audio door de Elo Edge Connect Speaker Bar toe te voegen aan verschillende Elo touchscreens. Met een minimalistisch ontwerp en eenvoudige installatie past de speaker bar naadloos in elke Edge Connect-poort. Begin met het bieden van een meeslepende audio-ervaring aan je klanten met een eenvoudige en ruimte-efficiënte oplossing.

Toepasselijke Onderdelen:

• Zwart - E894719
• Wit - E133780

Compatibele Elo Apparaten:

• I-Series voor Android (2.0, 3.0, 4.0)
• I-Series voor Windows (2.0)
• EloPOS
• Touchscreen Monitoren - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Touchscreen Signage - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Stappen:

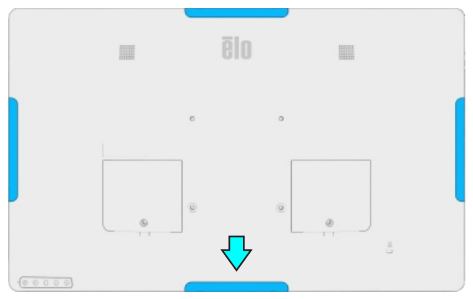

1. Kies een aangewezen Edge Connect-locatie op je Elo-apparaat voor de installatie van de speaker bar kit. Elo raadt aan om de onderste locatie te gebruiken, zowel in portret- als liggende oriëntatie.

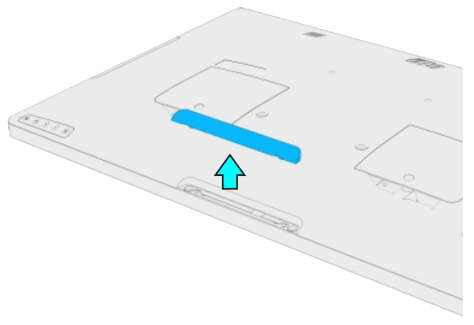

2. Verwijder voorzichtig de afdekking van de aangewezen perifere poort van het Elo-apparaat.

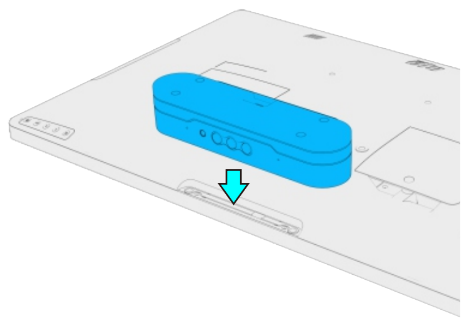

3. Steek de speaker bar kit voorzichtig in de perifere bay, zorg ervoor dat deze goed is uitgelijnd voor een veilige aansluiting.

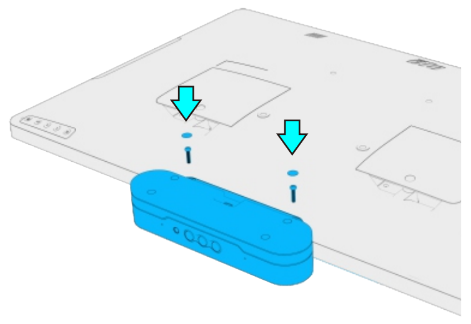

4. Gebruik de twee bij de kit geleverde platte schroeven voor de installatie en verberg desgewenst de schroeven met de meegeleverde zelfklevende mylar-afdekkingen.

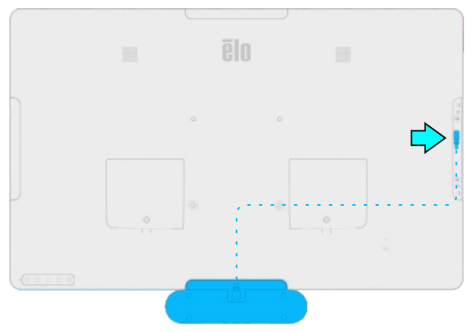

5. In gevallen waarin de speaker bar kit is aangesloten op een Elo-apparaat dat geen ondersteuning biedt voor 1.2A op zijn Edge Connect, wordt aanbevolen de meegeleverde Micro USB-kabel te gebruiken. Deze kabel moet worden gebruikt om de achterste Micro USB-poort van de luidsprekers aan te sluiten op een aanvullende Edge Connect-poort voor optimale geluidskwaliteit en functionaliteit.

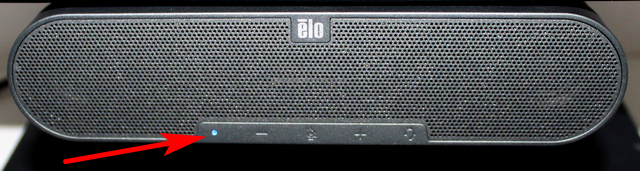

6. Zet het systeem aan. De blauwe LED-indicator op de Speaker Bar zou moeten branden, wat aangeeft dat deze met succes is ingeschakeld. Als de LED-indicator rood is, kan de microfoon dempen zijn ingedrukt - druk op de dempen-knop om te dempen en de LED zou weer blauw moeten worden.

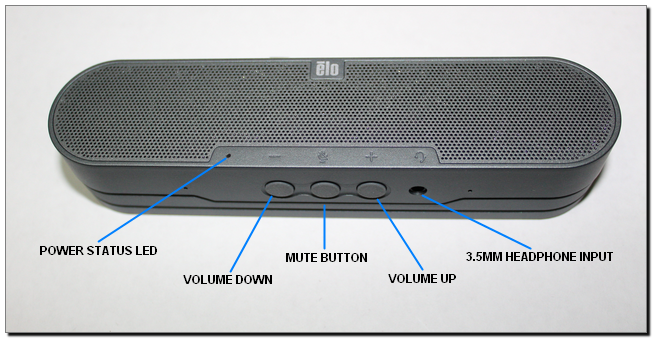

7. Beschrijving van de bedieningselementen op de Speaker Bar.



Probleemoplossing:

Geen Stroom

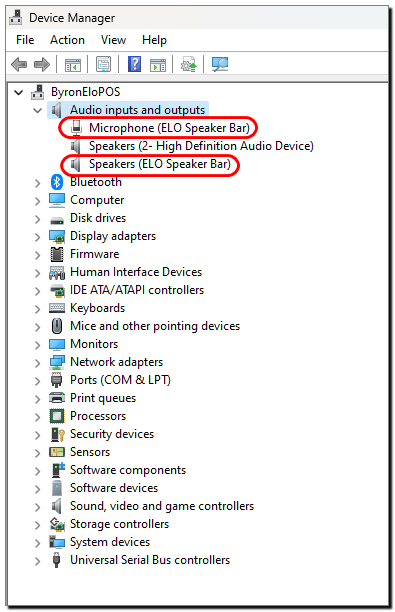

In het geval dat de Speaker Bar geen stroom heeft, ga naar de Windows Apparaatbeheer. Bevestig dat deze zichtbaar is in de sectie "Audio-invoeren en -uitvoeren".



Als de Speaker Bar niet verschijnt in de Apparaatbeheer, controleer dan de veilige aansluiting van de Micro USB-kabel en zorg ervoor dat beide schroeven zijn vastgedraaid om de speaker bar veilig aan het apparaat te bevestigen.

Overweeg de optionele Micro USB-kabel aan te sluiten van de USB-poort aan de achterkant van de speaker bar naar een alternatieve Edge Connect-poort op het apparaat voor probleemoplossing.

Geen Geluid

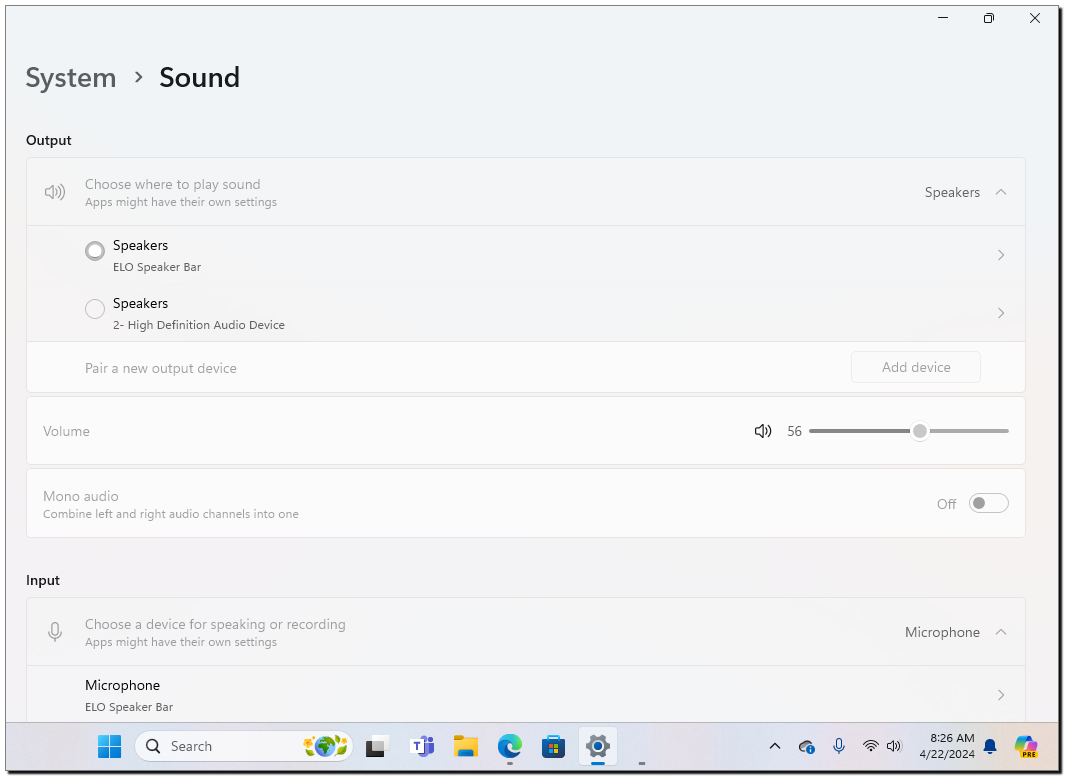

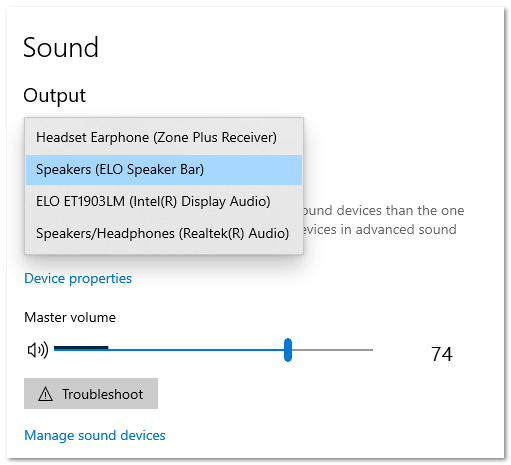

a. Als de Speaker Bar geen geluid produceert, ga dan naar de geluidsinstellingen van de computer en verifieer dat de ELO Speaker Bar is aangewezen als het geluidsuitvoerapparaat. Hieronder zijn enkele illustratieve voorbeelden die gebruikers een verwachte weergave van de Windows Systeemgeluidsinstellingen bieden.




b. Overweeg de optionele Micro USB-kabel aan te sluiten van de USB-poort aan de achterkant van de speaker bar naar een alternatieve Edge Connect-poort op het apparaat voor probleemoplossing.

c. Zorg ervoor dat het apparaat wordt vermeld als een compatibel Elo-apparaat in de sectie Compatibele Elo Apparaten aan de bovenkant van dit artikel.

Dempen-knop Dempt Geen Geluid
Houd er rekening mee dat de dempen-knop op de Speaker Bar speciaal is ontworpen om de microfooninvoer te dempen, in plaats van de geluidsuitvoer van de Speaker Bar zelf. Activering van de dempfunctie gebeurt met een enkele druk op de knop, wat wordt aangegeven door de verlichting van de rode LED, die aangeeft dat de microfoon is gedempt. Om het microfoongeluid weer in te schakelen, is een tweede druk op de dempen-knop voldoende.
