ADA Toetsenbord Installatie- & Integratiehandleiding voor Elo Wallaby™ Pro Zelfbedieningsstandaard
Doelgroep: Publiek / Elo Klanten, Kiosk Integrators & Servicetechnici
Artikeltype: Hardware Accessoire & Kiosk Integratiehandleiding

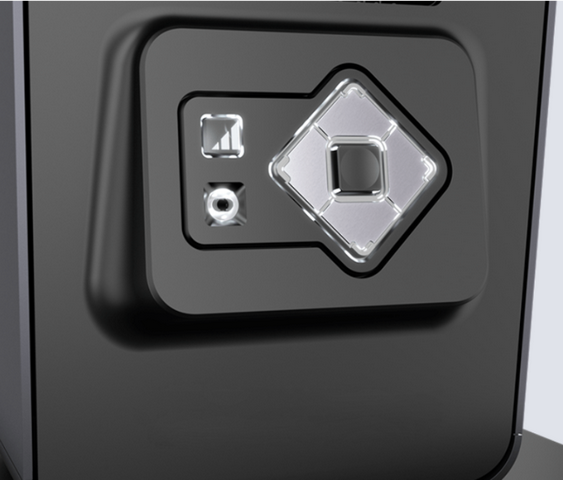

De Elo Wallaby™ Pro Zelfbedieningsstand bevat een speciale ADA-conforme montagemontageplaat, waardoor naadloze integratie van commerciële hulpmiddelen toetsenborden, zoals het Storm Interface Audio Nav 6 navigatie- en audiomodule mogelijk is.

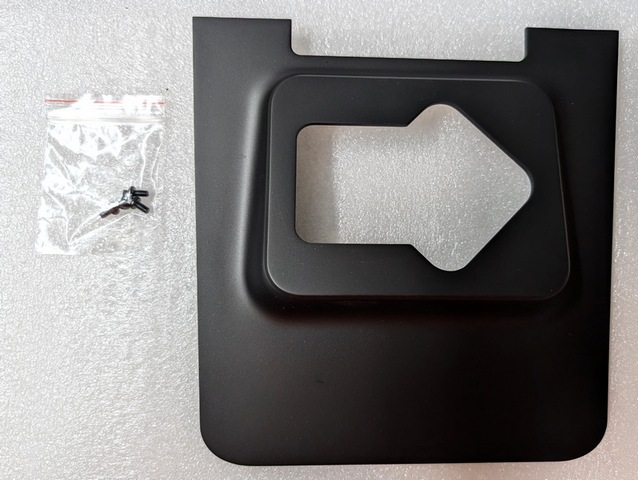

Inclusief Beugel & Hardware
De verpakking van de standaard bevat de op maat gemaakte plaat voor de ADA-adapter en de benodigde bevestigingshardware:
Montage- & Installatiestappen
-

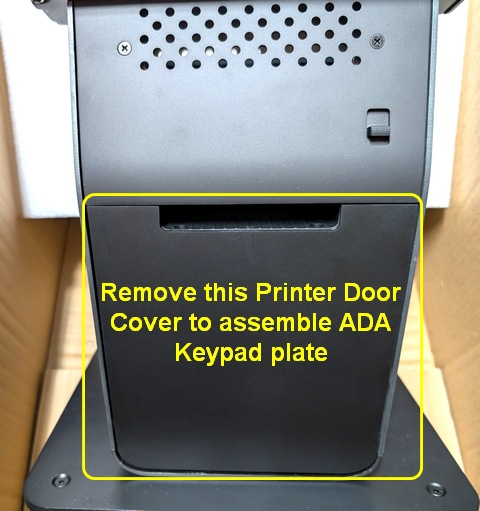

Verwijder de Printerdeurcover: Verwijder op de voorkant van de Wallaby Pro-stand het blindplaat / printerdeurcover waar het toetsenbordmodule zich bevindt.
-

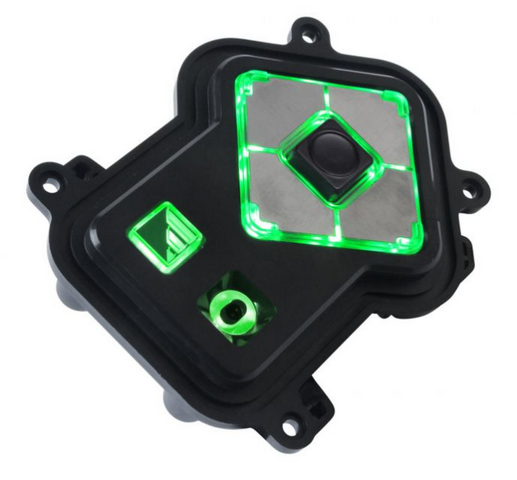

Bereid het ADA-hulpmiddel toetsenbord voor: Stel het compatibele hulpmiddel toetsenbordapparaat in (bijv. Storm Interface Audio Nav 6).
-
Bevestig het toetsenbord aan de montagemontageplaat: Bevestig het toetsenbord aan de achterzijde van de ADA-adaptermontageplaat met de bijgeleverde schroeven.
-
Installeer de assemblage in de standaard: Bevestig de voltooide ADA-plaatassemblage in de voorkant van de Wallaby Pro kiosk chassis.

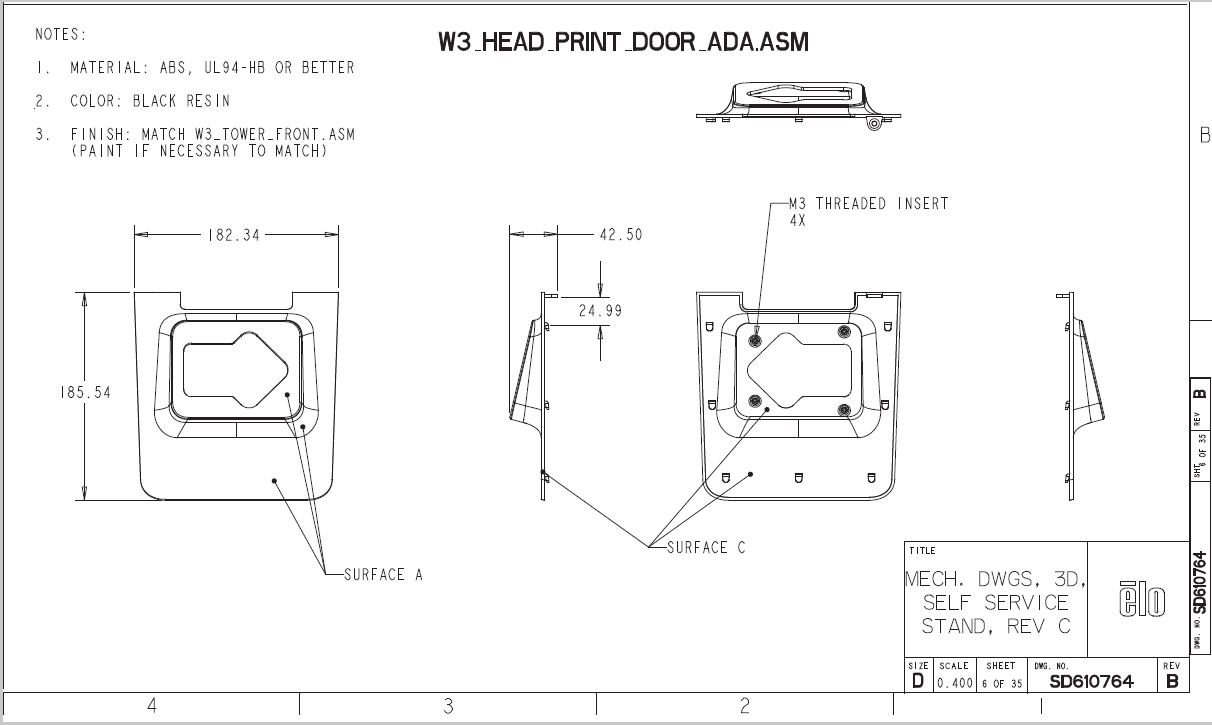

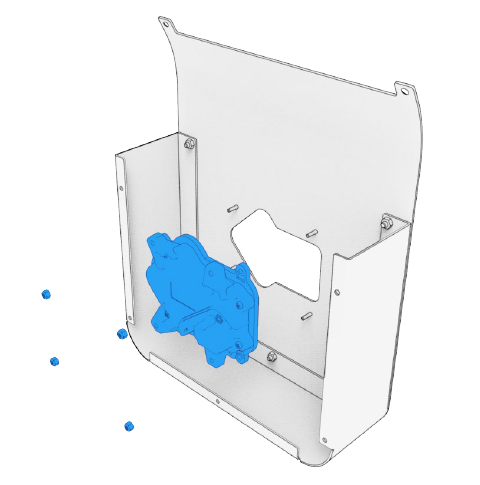

Mechanische Afmetingen & Exploded View
