Elo Edge Connect 10-Key Keypad – Snelle Installatiehandleiding

Dit artikel biedt installatie-instructies voor de Elo Edge Connect 10-Key Keypad (ELO-KIT-KEYPAD-1523L-1723L) wanneer gebruikt met compatibele Elo touchscreen monitors.

Ondersteunde Displays

• Elo 1523L Touchscreen Monitor
• Elo 1723L Touchscreen Monitor

Inhoud van het Pakket

• 1 × 10-Key Keypad
• 1 × Edge Connect Kabel
• 1 × Beugel voor 1523L
• 1 × Beugel voor 1723L
• 2 × Platte Schroeven (M4 × 18 mm)
• 2 × Pan Head Schrauben (M3 × 6 mm)
• 4 × Platte Schroeven (M3 × 7 mm)

Het Installeren van het Keypad

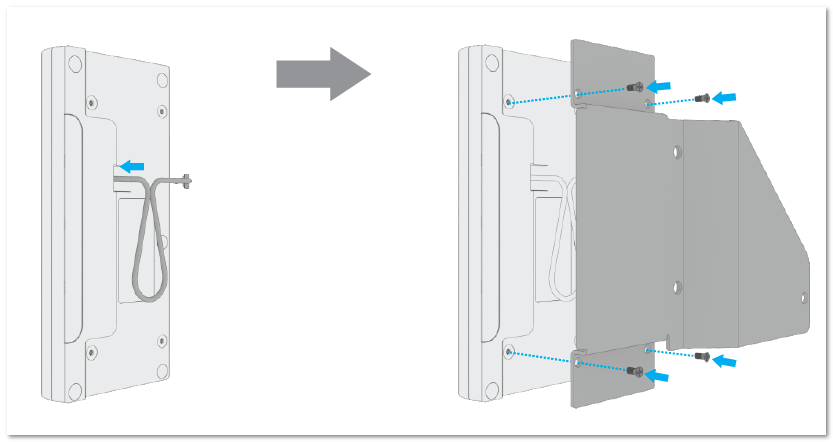

Stap 1: Bevestig Keypad aan Beugel

1. Verbind de kabel met het keypad.
2. Selecteer de juiste beugel voor de 1523L of 1723L monitor.
3. Installeer het keypad op de beugel.
4. Bevestig het keypad met vier (4) M3 × 7 mm platte schroeven uit de kit.

Afbeelding: Keypad bevestigd aan beugel met kabel aangesloten

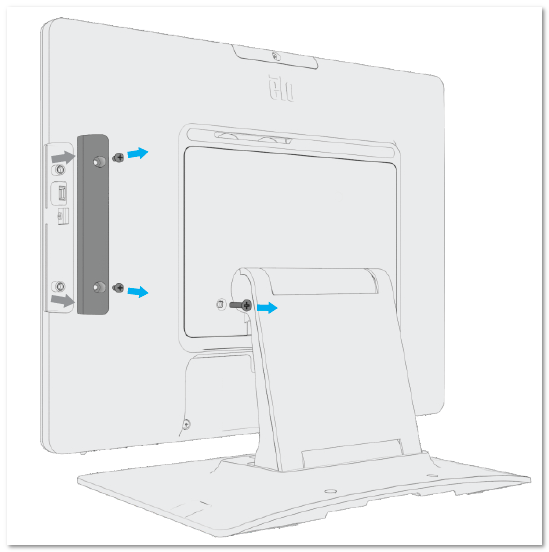

Stap 2: Bereid de Monitor voor

1. Verwijder de twee (2) schroeven van de perifere deksel.
2. Verwijder de perifere deksel.
3. Verwijder de schroef van het monitorstatief, zoals getoond.

Afbeelding: Verwijderen van de perifere deksel en bevestigingsschroef

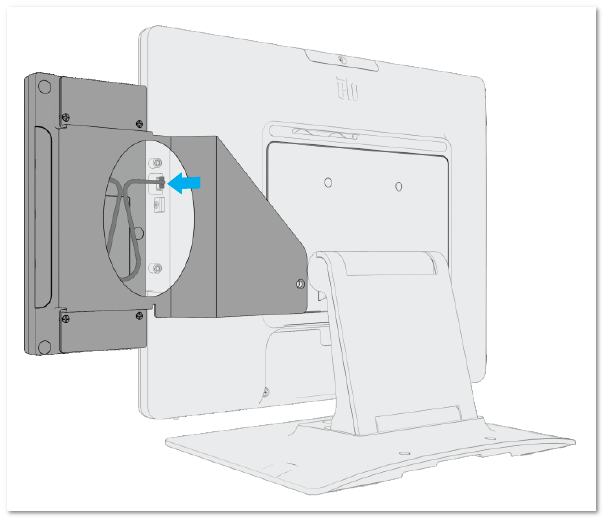

Stap 3: Verbind Kabel met Monitor

1. Verbind de keypad kabel met de Edge Connect poort van de monitor.

Afbeelding: Kabel aangesloten van keypad naar monitor

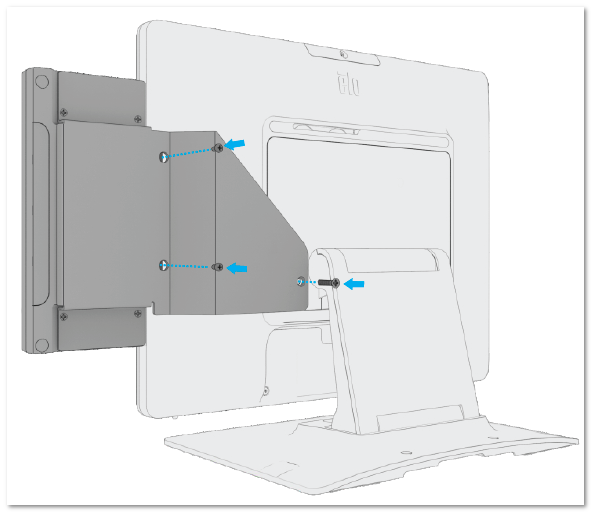

Stap 4: Beveilig Keypad Montage

1. Installeer de keypad en beugelmontage op de monitor.
2. Begin met vastdraaien met twee (2) M3 × 6 mm pan head schroeven.
3. Installeer twee (2) M3 × 18 mm platte schroeven.
4. Draai alle schroeven aan om de installatie te voltooien.

Afbeelding: Keypad en beugel bevestigd aan monitor

Installatie van Optionele MSR Edge Connect (E001002)

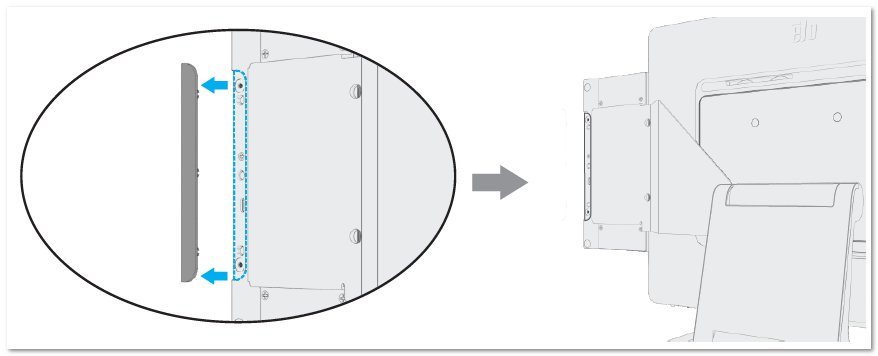

Stap 1: Verwijder Edge Deksel

1. Verwijder het Edge deksel van het keypad om de perifere bay bloot te leggen.

Afbeelding: Edge deksel verwijderd van keypad

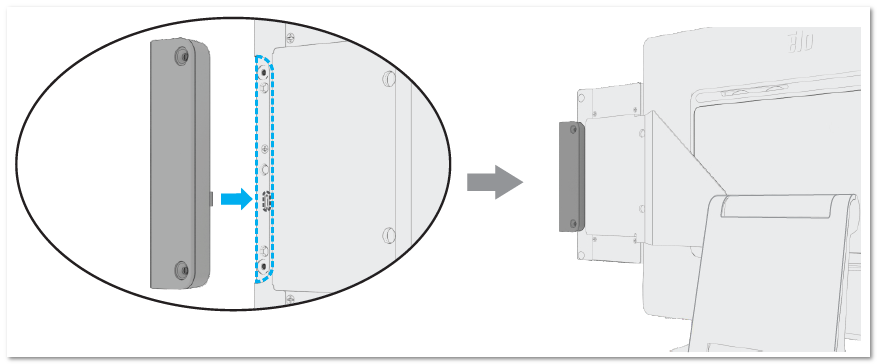

Stap 2: Installeer MSR

1. Druk de MSR voorzichtig in de perifere bay.
2. Zorg ervoor dat de connector volledig is aangesloten.

Afbeelding: MSR ingevoegd in perifere bay

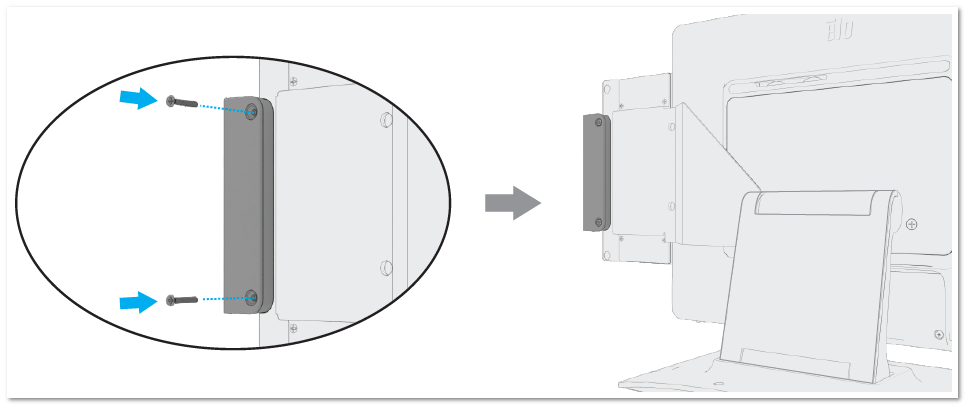

Stap 3: Beveilig MSR met Schroeven

1. Installeer twee (2) M3 × 18 mm platte schroeven.

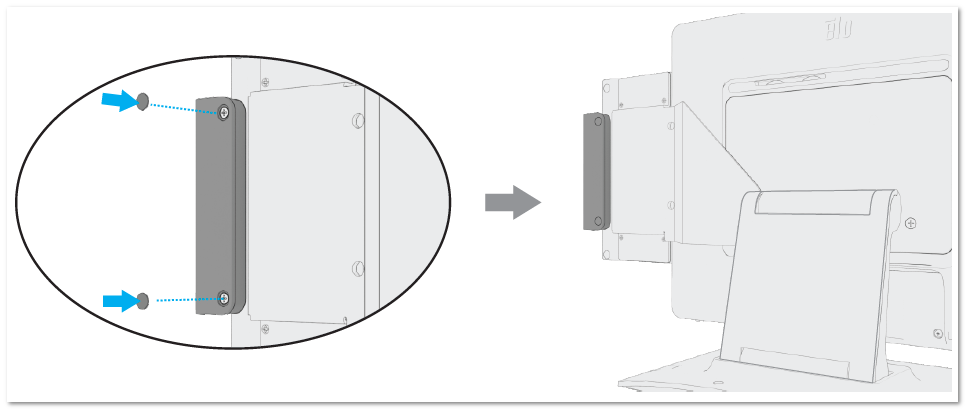

Stap 4: Breng Mylar Covers aan

1. Verwijder de beschermfolie van de meegeleverde mylar covers.
2. Plaats de covers over de blootgestelde schroeven.

Afbeelding: Mylar covers aangebracht over schroeven

Opmerkingen en Beste Practises

• Het is aanbevolen om het systeem voor de installatie uit te schakelen.
• Zorg ervoor dat alle schroeven volledig zijn aangetrokken voor gebruik.
• Duw geen Edge Connect peripherals op hun plaats.
