Dit artikel biedt de tekening voor Elo Onderdeelnummer: E323425, 15-Inch Front-Mount Bezel Kit.

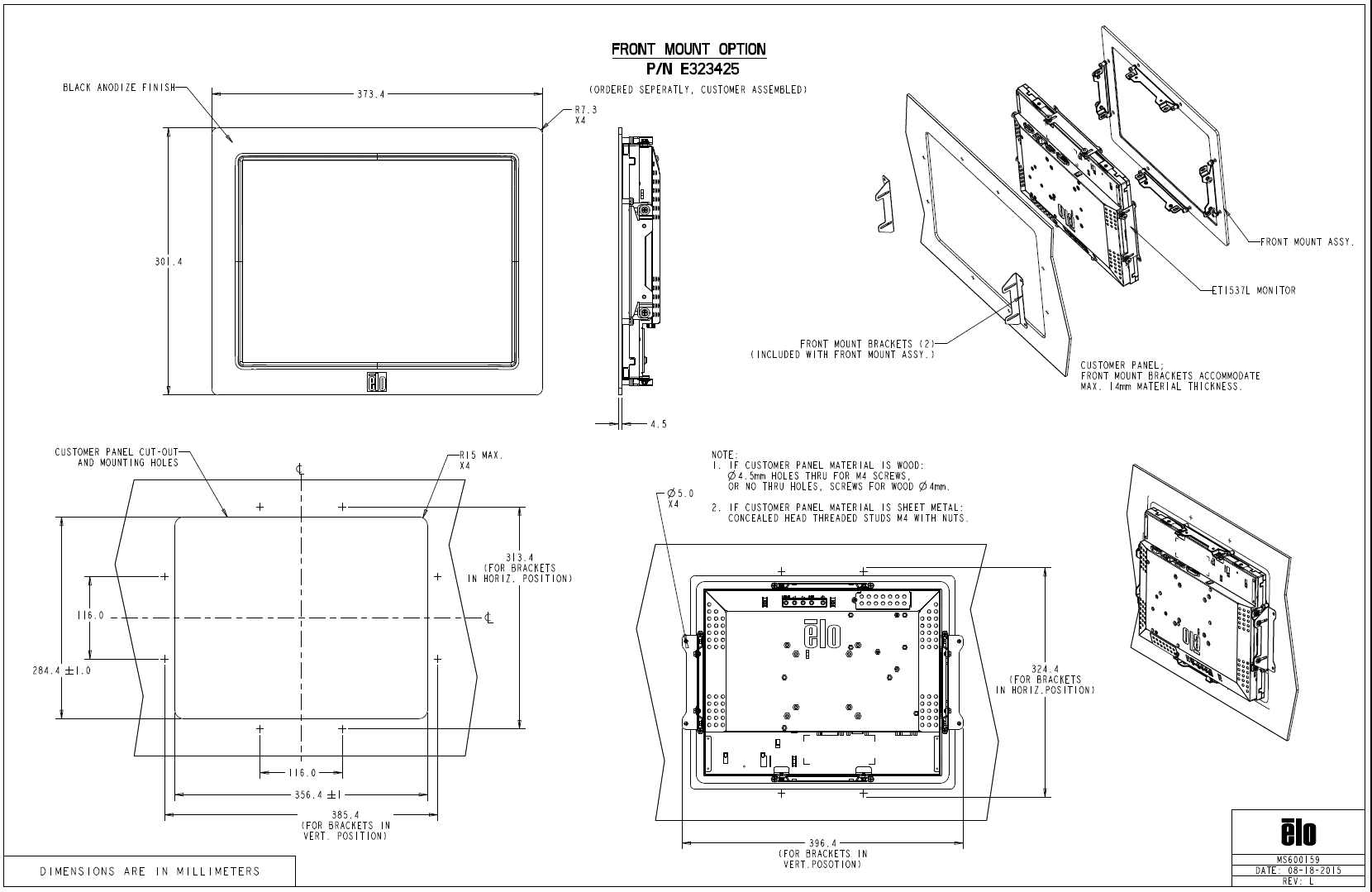

Zie de onderstaande tekening voor E323425, 15-Inch Front Mount Bezel Kit (ook .pdf bijgevoegd aan dit artikel).

Hier zijn de specificaties en afmetingen die worden weergegeven op de Elo Front Mount Optie-tekening (P/N E323425). Alle afmetingen zijn in millimeters.

ALGEMEEN
Onderdeel: Front Mount Optie
Onderdeelnummer: E323425
Afwerking: Zwart geanodiseerd
Montage: Apart besteld, door de klant samengesteld
Compatibele 15-Inch Open Frame monitors, d.w.z.: ET1537L
Maximale dikte klantpaneel: 14 mm
Hoekstraal: R7.3 mm (x4 buitenhoeken)
Interne uitsnijding hoekstraal: R15 mm max (x4)

VOORZIJDE (BEZEL BUITENMAAT)
Totaal breedte: 373.4 mm
Totaal hoogte: 301.4 mm

ZIJKANT (DIEPTE)
Totaal diepte: 4.5 mm

KLANTPANEEL UITSNEDING
Uitsnijdingsbreedte: 356.4 ±1.0 mm
Uitsnijdingshoogte: 284.4 ±1.0 mm
Horizontaal centrum naar rand: 116.0 mm (aan elke kant van de middenlijn)
Verticaal centrum naar rand: 116.0 mm (aan elke kant van de middenlijn)

BEVESTIGINGSRUIMTE
Horizontale bevestigingsafstand: 313.4 mm (voor bevestigingen in horizontale positie)
Plaatst bevestigingsafstand: 324.4 mm (voor bevestigingen in horizontale positie)

ALGEMEEN MONTAGE-ENVELOPE
Breedte met verticale bevestigingen: 396.4 mm
Hoogte met verticale bevestigingen: 385.4 mm

MONTAGEGATEN
Gatdiameter: Ø5.0 mm (x4)

BEVESTIGINGSOPMERKINGEN
Als het paneelmateriaal hout is:
– Ø4.5 mm doorvoergaten voor M4-schroeven, of geen doorvoergaten en gebruik houtschroeven Ø4 mm

Als het paneelmateriaal plaatmetaal is:
– Gebruik verborgen kop schroefstangen M4 met moeren

BEVESTIGINGEN
Aantal: 2
Inbegrepen bij de front mount assemblage
Bevestiging oriëntatie: Horizontaal of verticaal (afmetingen opgegeven voor beide)

Deze tekening definieert de paneeluitsnijding, het patroon van de montagemogelijkheden, de algehele bezelgrootte, de bevestigingsenvelop en de vereisten voor bevestigingsmiddelen voor het installeren van een Elo 15-Inch Open Frame Monitor zoals de ET1537L met behulp van de E323425 front mount bezelkit.
