Artykuł ten zawiera informacje i specyfikacje dotyczące kabla GPIO E211544

Poniżej znajdują się informacje na temat kabla GPIO E211544, który jest używany w systemach Elo z Androidem AIO; I-Series i Backpack. Kabel ten łączy się z portem GPIO w produktach Elo, które mają tę funkcję. Jeden koniec ma złącze do interfejsu z produktem, a drugi koniec to przewody do podłączenia do rozwiązania GPIO klienta lub złącza.

Produkty Elo z obsługą GPIO:

• Jedno wyjście o wartości 5V/200mA.
• Wejście dwa (“1”=5V , “0”=GND).

Część kabla Elo GPIO: E211544: ZESTAW, kable GPIO dla AAiO
Opis: Kabel interfejsowy portu GPIO dla all-in-one signage I-Series

Specyfikacje i przypisanie pinów:

• Prąd - 200 mA
• Napięcie - 5 V
• Kompatybilność - I-Series dla Androida
• Przypisanie pinów kabla
  • Pin 1 – Wyjście 5V
  • Pin 2 – Połączenie wejściowe 1
  • Pin 3 – Połączenie wejściowe 2
  • Pin 4 – Ziemia
  • Pin 5 – Ziemia
• Wymiary - 1.8 m

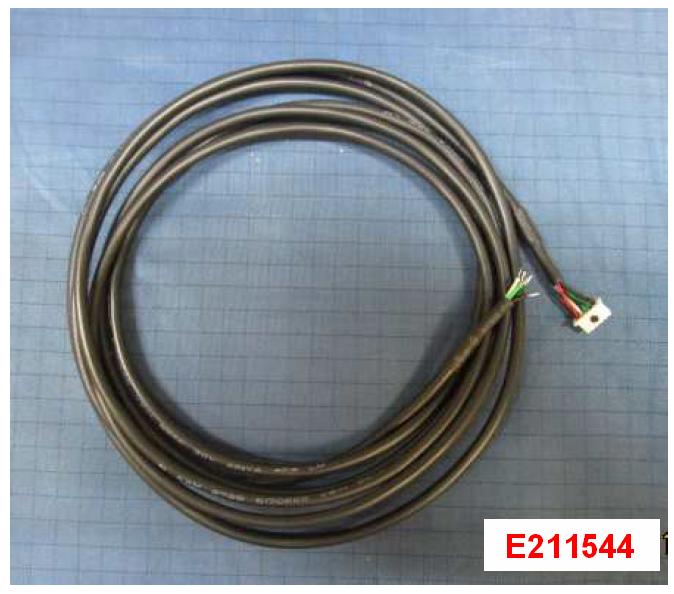

Zdjęcie:

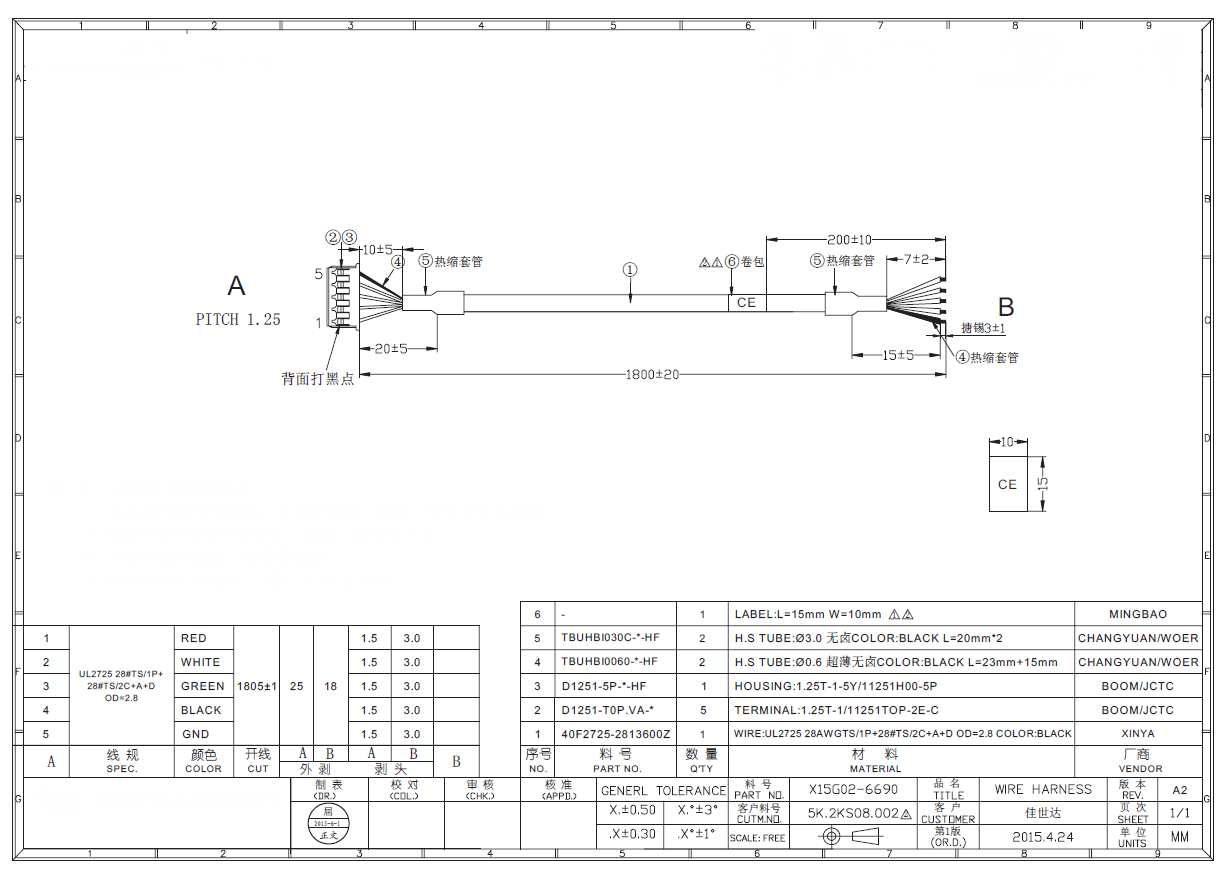

Rysunek:
