Artykuł ten wyjaśnia, jak skonfigurować Czytnik NFC Elo UIC680 do odczytu kart MIFARE®. Zawiera instrukcje dotyczące instalacji wymaganych narzędzi, załadowania oprogramowania MIFARE, weryfikacji wersji oprogramowania, włączenia trybu MIFARE oraz testowania działania kart.
ℹ Zanim zaczniesz

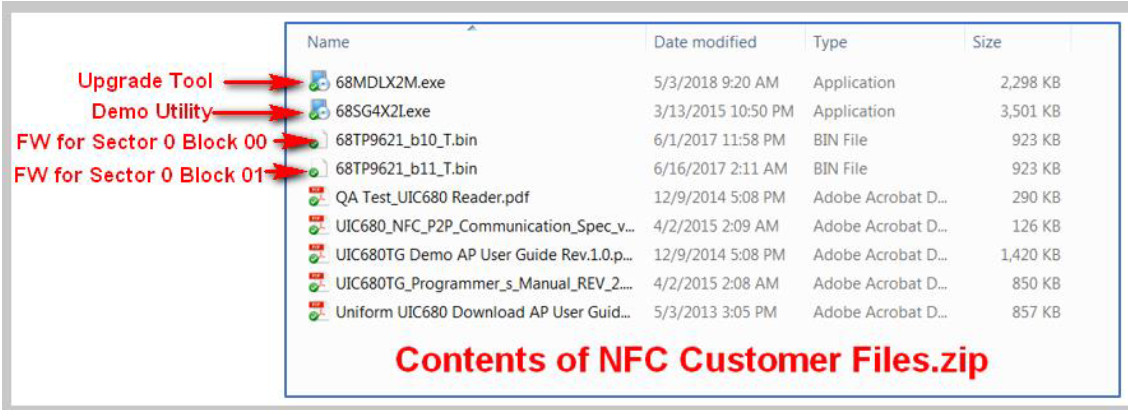

Przed rozpoczęciem tej procedury pobierz i rozpakuj załączony pakiet NFC Customer Files.zip do lokalnego folderu na swoim komputerze. Pakiet zawiera oprogramowanie, narzędzie do aktualizacji, narzędzie demo oraz pliki pomocnicze wymagane do tej procedury.
Przed rozpoczęciem tej procedury pobierz i rozpakuj załączony pakiet NFC Customer Files.zip do lokalnego folderu na swoim komputerze. Pakiet zawiera oprogramowanie, narzędzie do aktualizacji, narzędzie demo oraz pliki pomocnicze wymagane do tej procedury.
Krok 1 — Zainstaluj Narzędzie do Aktualizacji
- Uruchom 68MDLX2M.exe.

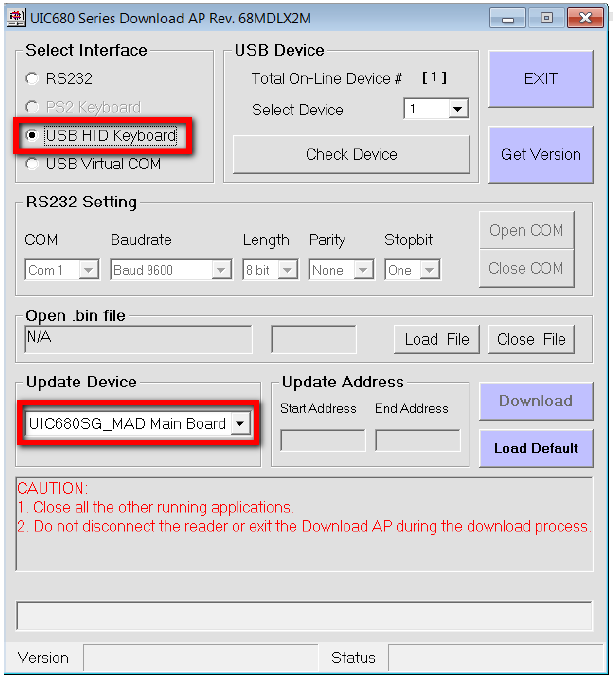

- Wybierz USB HID Keyboard.
- Z rozwijanej listy Update Device wybierz: UIC680SG_MAD Main Board
Krok 2 — Załaduj Oprogramowanie MIFARE

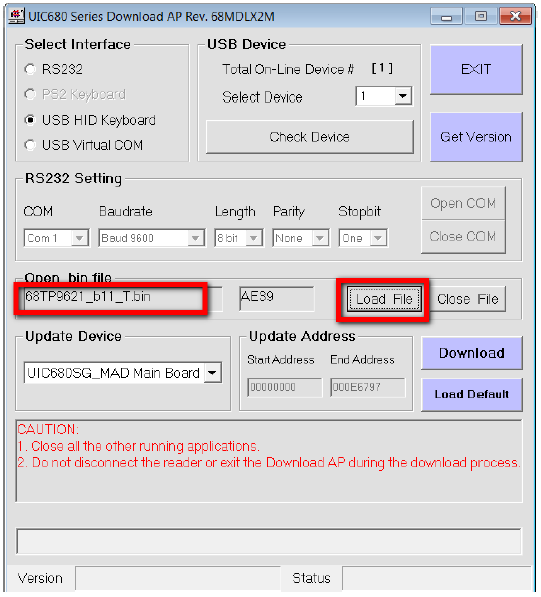

- Kliknij Load File.
- Przeglądaj do wymaganego pliku oprogramowania.
⚠ Wybór Oprogramowania
- 68TP9621_b11_T.bin — Odczytuje Sector 0 / Block 01 (zalecane dla większości aplikacji).
- 68TP9621_b10_T.bin — Odczytuje Sector 0 / Block 00.
Użyj oprogramowania, które pasuje do układu Twoich kart MIFARE.

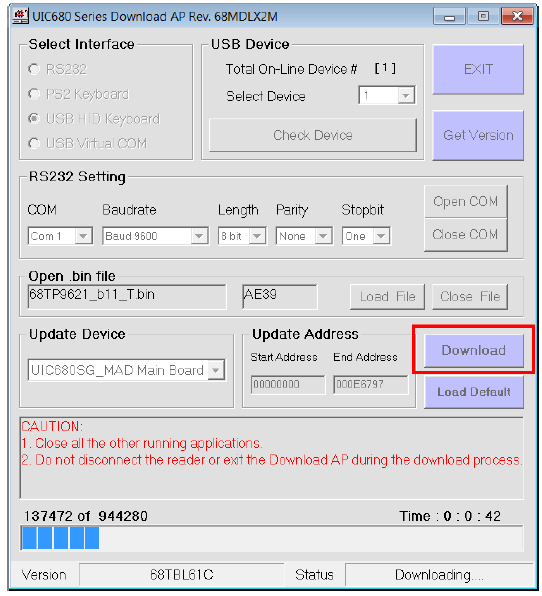

- Kliknij Download, aby rozpocząć programowanie czytnika.
- Czekaj przez około jedną do dwóch minut podczas pobierania oprogramowania. Czytnik będzie kilka razy piszczał podczas programowania.

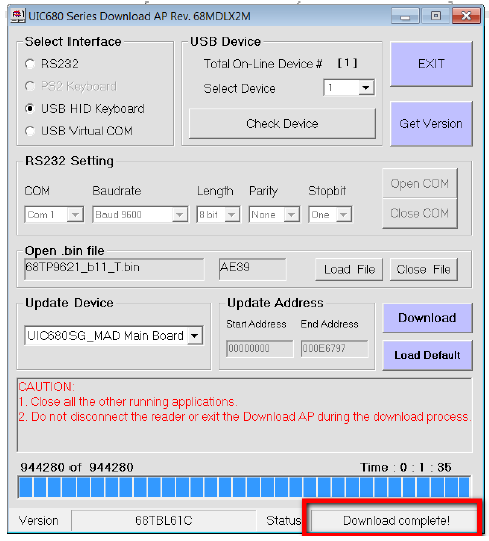

- Zweryfikuj, czy pole statusu wyświetla: Download Complete!
Krok 3 — Sprawdź Wersję Oprogramowania

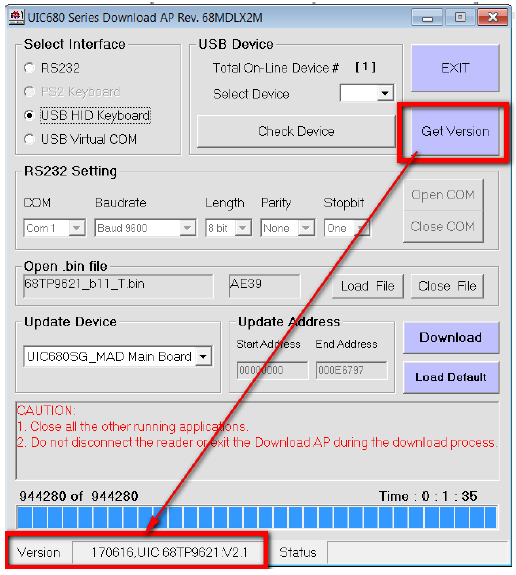

- Kliknij Get Version.
- Zweryfikuj, że wersja oprogramowania to 170616.
- Kliknij Exit.

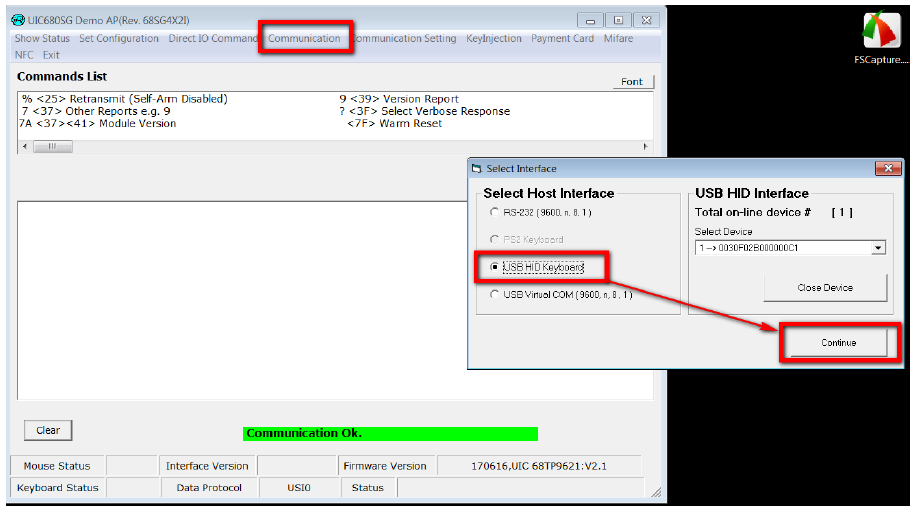

Krok 4 — Włącz Tryb MIFARE
- Uruchom Narzędzie Demo UIC680SG: 68SG4X2I.exe
- Wybierz kartę Communication.
- Wybierz: USB HID Keyboard
- Kliknij Continue.

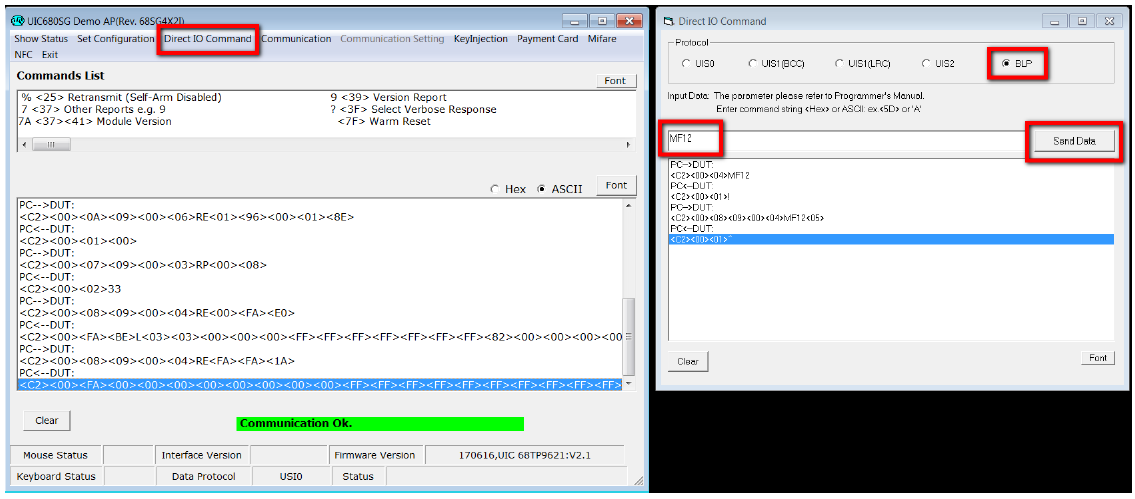

Krok 5 — Wyślij Komendę MIFARE
- Wybierz kartę Direct IO Command.
- Wybierz BLP jako protokół.
- Wprowadź MF12.
- Kliknij Send Data.
Krok 6 — Zrestartuj Czytnik
Odłącz kabel USB od czytnika UIC680 i podłącz go ponownie, aby przeprowadzić pełny cykl zasilania.
Krok 7 — Przetestuj Czytnik
- Otwórz Notatnik systemu Windows.
- Przedstaw kartę MIFARE czytnikowi.
- Zweryfikuj, że dane karty się pojawiły.
Rozwiązywanie problemów
⚠ Jeśli Karta Nie Jest Odczytywana
- Wróć do ekranu Direct IO Command.
- Wyślij komendę MF15.
- Zrestartuj czytnik.
- Przetestuj kartę ponownie.

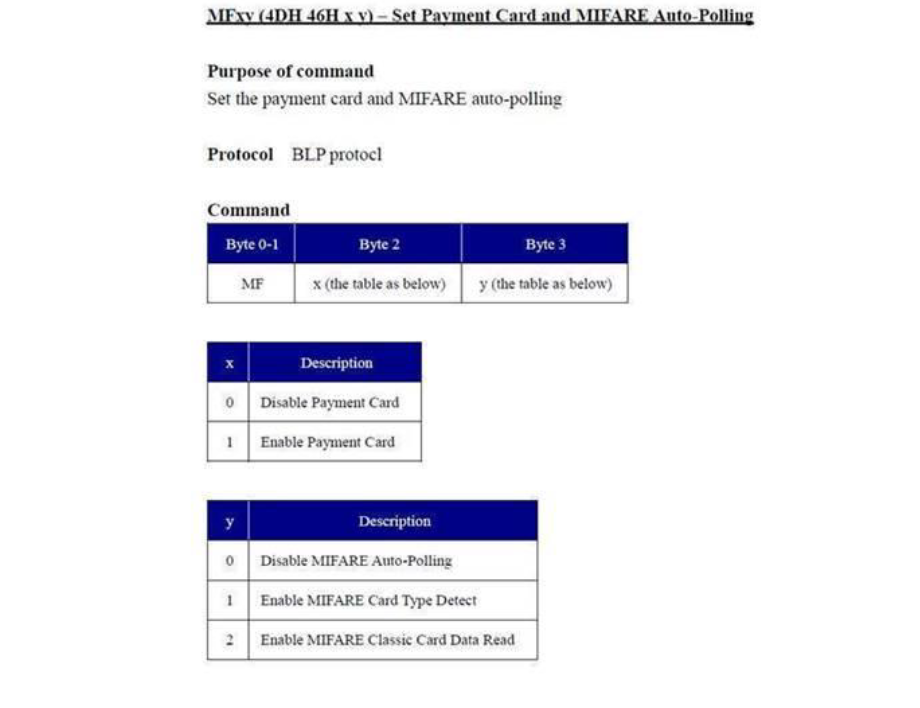

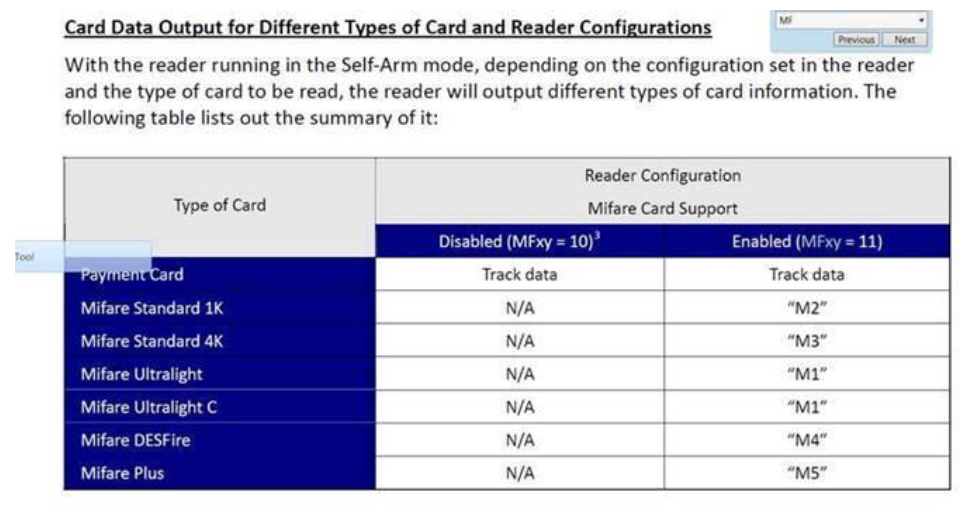

W razie potrzeby wypróbuj pozostałe tryby pracy: MF10, MF11, MF12, MF13, MF14, MF15
Pełny cykl zasilania jest wymagany po każdej zmianie trybu.

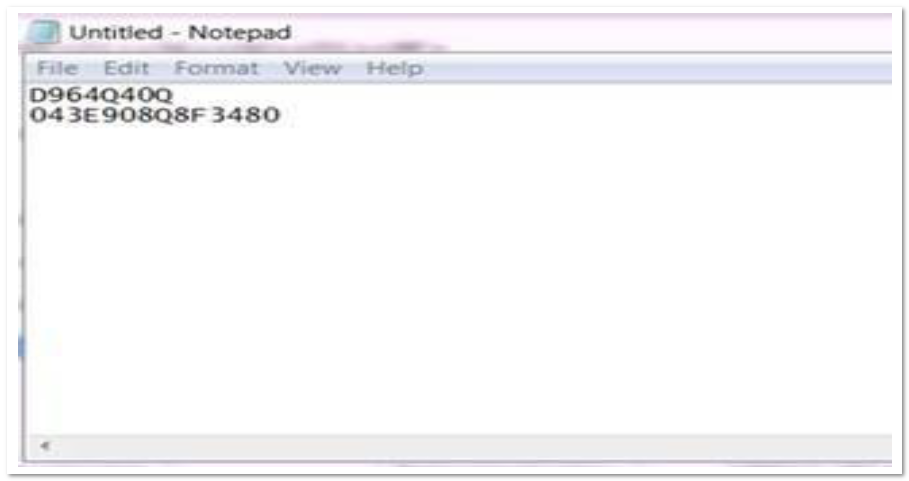

Przykład Wyjścia

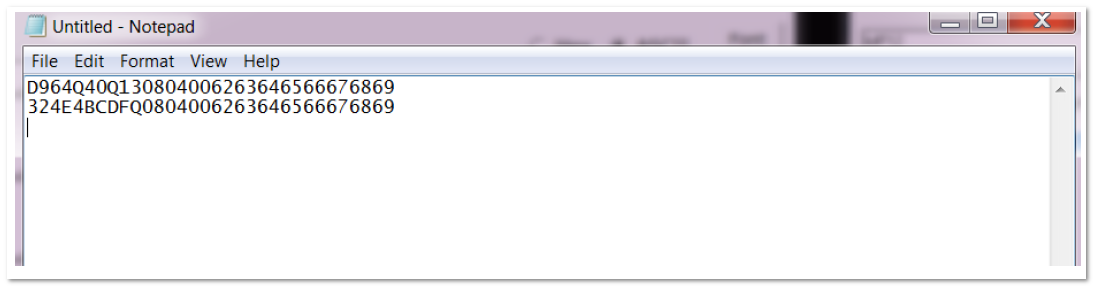

Poniższe przykłady pokazują udane odczyty kart MIFARE po konfiguracji.
Przykład Danych Bloku 0
