Niniejszy przewodnik zawiera instrukcje krok po kroku dotyczące instalacji i konfiguracji czytnika RFID E673037 Omnikey 5127CK w systemie Linux

Procedura została przeprowadzona na komputerze z zainstalowanym Ubuntu 18.04

Przegląd

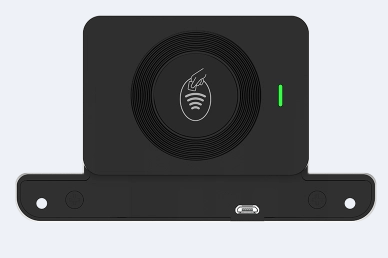

HID OMNIKEY 5127CK to kompaktowa karta czytnika z funkcjonalnością klawiatury, zgodna z CCID, zaprojektowana do wbudowania w systemy. Jest natywnie obsługiwana w systemie Linux za pośrednictwem otwartoźródłowych sterowników pcsc-lite i libccid, w większości przypadków nie są wymagane dodatkowe sterowniki do podstawowej obsługi CCID. Ubuntu 18.04 zawiera kompatybilne wersje (pcscd 1.8.23, libccid 1.4.28).

W przypadku niepowodzenia standardowych sterowników (np. z powodu oprogramowania układowego lub zaawansowanych funkcji) HID udostępnia sterownik PC/SC dla systemu Linux 64-bit. Ten przewodnik najpierw obejmuje standardową instalację, a następnie rozwiązywanie problemów i alternatywy.

Wymagania wstępne:

Dostęp administracyjny (sudo).
Połączenie USB (5127CK łączy się przez USB).
Ubuntu 18.04 w pełni zaktualizowane.
Karta inteligentna do testowania (opcjonalnie).

Instalacja krok po kroku

Krok 1: Zaktualizuj swój system

Otwórz terminal (Ctrl+Alt+T) i uruchom:

sudo apt update && sudo apt upgrade -y

Uruchom ponownie, jeśli zostaniesz o to poproszony: sudo reboot.

Krok 2: Zainstaluj pakiety kart inteligentnych PC/SC

Zainstaluj oprogramowanie pośredniczące i narzędzia:

sudo apt install pcscd libccid pcsc-tools libpcsclite1 libpcsclite-dev -y

pcscd: demon PC/SC.
libccid: sterownik USB CCID (obsługuje czytniki HID OMNIKEY).
pcsc-tools: Narzędzia do testowania (np. pcsc_scan).

Krok 3: Podłącz czytnik

Wyłącz komputer.
Fizycznie zainstaluj/podłącz płytę czytnika 5127CK przez USB (upewnij się, że wbudowana zostanie prawidłowo, jeśli używasz jej jako płyty).
Włącz komputer i uruchom Ubuntu.

Krok 4: Uruchom ponownie demon PC/SC

Włącz i uruchom ponownie usługę:

code

sudo systemctl enable pcscd sudo systemctl restart pcscd sudo systemctl status pcscd

Sprawdź, czy jest aktywna (działa).

Krok 5: Zweryfikuj wykrywanie

Sprawdź rozpoznawanie USB:

lsusb | grep -i hid

Poszukaj 076B:5127 (HID Global VID:PID dla 5127CK).
Sprawdź dzienniki jądra:

dmesg | grep -i ccid

Oczekuj wyjścia w stylu usb 1-1: Nowe urządzenie USB wykryte, idVendor=076b, idProduct=5127.
Skanuj w poszukiwaniu czytników:

pcsc_scan
- Włóż kartę inteligentną.
- Oczekiwana: Wymienia "HID OMNIKEY 5x27 CK" lub podobne, z danymi ATR karty.
- Naciśnij Ctrl+C, aby wyjść.

Jeśli wykryto, instalacja jest zakończona! Przejdź do użycia.

Testowanie z aplikacjami

OpenSC (dla PKCS#11/OpenPGP): sudo apt install opensc pcsc-tools. Test: pkcs11-tool --module /usr/lib/x86_64-linux-gnu/opensc-pkcs11.so --list-slots.
Aplikacje niestandardowe: Użyj API PC/SC (np. przez libpcsclite-dev).

Tryb klawiatury (opcjonalnie)

5127CK obsługuje emulację klawiatury do wprowadzania PIN-u. Wymaga to konfiguracji:

Zainstaluj evtest: sudo apt install evtest.
Zidentyfikuj urządzenie: ls /dev/input/by-id/.
Nie wymaga dodatkowych sterowników – dane pojawiają się jako wejście z klawiatury.

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Czytnik nie jest wymieniony w `lsusb`	Problem z połączeniem/power USB	Sprawdź kabel, port, dmesg pod kątem błędów. Spróbuj innego portu/huba USB.
pcsc_scan nie pokazuje żadnych czytników	pcscd nie działa/niezgodność libccid	Uruchom ponownie pcscd. Zaktualizuj libccid: Dodaj PPA HID, jeśli potrzeba (`sudo add-apt-repository ppa:ludovic-rousseau/pcsc-tools && sudo apt update && sudo apt upgrade libccid`).
"Init failed" lub karta nie odpowiada	Niekompatybilność oprogramowania układowego/CCID (zauważono w podobnym 5427CK)	Sprawdź czytniki obsługujące CCID. Pobierz HID sterownik Linux PC/SC (zainstaluj zgodnie z instrukcjami: zazwyczaj `make && sudo make install`).
Błąd uprawnień	Użytkownik nie w grupie `pcscd`	`sudo usermod -a -G pcscd $USER` następnie wyloguj się/zaloguj.
Konflikty z innymi czytnikami	Wiele urządzeń	Edytuj `/etc/libccid_info.plist` lub użyj `reader.conf`.
Specyficzne dla Ubuntu 18.04	Repozytoria EOL	Ręcznie zainstaluj najnowszy pcsc-lite ze źródła: Zobacz PCSC GitHub.

Zaawansowane: Zainstaluj zamknięty sterownik HID

Pobierz z HID Drivers.
Rozpakuj: tar -xzf hid-omnikey-pcsc-linux-*.tar.gz.
Zbuduj/zainstaluj:

code

cd hid-omnikey-*/ make sudo make install sudo ldconfig
Uruchom ponownie pcscd i przetestuj.

Dodatkowe zasoby

Przewodnik instalacji HID OMNIKEY (PDF)
Strona sterowników CCID (szukaj wsparcia dla 5127CK).
Problemy PC/SC (GitHub) dla podobnych modeli.
Strona produktu HID
Strona podręcznika pcscd w Ubuntu

Masz nadal problemy? Przekaż wyniki z lsusb, dmesg | grep ccid oraz pcsc_scan do wsparcia.
