Artykuł ten podaje specyfikacje dla kontrolera USB Legacy 3000U

Zobacz informacje poniżej dotyczące specyfikacji kontrolera USB Legacy 3000U

Napięcie zasilania i prąd

• +5 Vdc, nominalne (+4.35 do +5.25 Vdc)
• 50 mA, typowe przy +5 Vdc. Średnia moc rozpraszana wynosi 0.25 W, typowa
• Zasilanie pochodzi z zasilania 5V na złączu USB. Nie jest potrzebne zewnętrzne zasilanie.
• Całkowite wymagania dotyczące szumów i tętnień muszą być mniejsze niż 100mV (p-p) dla częstotliwości poniżej 1MHz, i mniej niż 50mV (p-p) dla częstotliwości powyżej 1MHz.

Interfejs
• USB High Speed
• Kompatybilny z plug and play

Tryby pracy
• Protokół AccuTouch SmartSet
• Tryby początkowy/strumieniowy/nie dotykowy/włączenie osi Z

Rozdzielczość dotyku
• Około 4096x4096, rozdzielczość 12 bitów

Czas konwersji
• Około 8.6 ms na zestaw współrzędnych

Bezawaryjność
• MTBF większe niż 250,000 godzin według MIL-HDBK-217-F2 przy użyciu metody obliczania obciążenia części dla łagodnych warunków środowiskowych przy temperaturze otoczenia 25°C

Środowisko

Temperatura
• Praca: 0°C do 65°C
• Przechowywanie: -25°C do 85°C

Wilgotność
• Praca: 10% do 90% RH, niekondensująca
• Przechowywanie: 10% do 90% RH, niekondensująca

Wysokość robocza
• Maksymalnie 10,000 ft

Wstrząsy i wibracje
• Standard ISTA 2A dla wstrząsów
• Sine wave w trzech osiach, 50Hz do 2kHz, 1G, 2 minuty/oktawa z przystankiem na rezonans

ESD
• Zgodnie z EN 6100-4-2 1995: Poziom 4. Rozładunek stykowy 8kV, rozładunek powietrzny 15kV dla złącza USB i ekranu

Palność
• Podstawa płytki drukowanej ma ocenę 94V0. Wszystkie plastikowe komponenty, takie jak złącza i nagłówki, również mają ocenę 94V0.
• Dodatkowo, układ jest chroniony przez polimerowe wyłączniki Raychem, które są komponentami uznawanymi przez UL.

Charakterystyka fizyczna

Konstrukcja
• Czterowarstwowy projekt montażu powierzchniowego z wewnętrzną płytką uziemiającą dla tłumienia EMI

Wymiary
• Szerokość całkowita: 2.28 cale (57.9 mm)
• Długość całkowita: 3.50 cale (88.9 mm)
• Wysokość całkowita: 0.65 cale (16.5 mm)
• Wszystkie otwory montażowe są przelotowymi otworami do połączenia z uziemieniem obudowy. Zobacz rysunki na końcu tego dokumentu.

Złącza i definicje pinów
• Konfiguracja złącza pozwala na umieszczenie kontrolera w linii pomiędzy ekranem dotykowym a hubem USB lub połączeniem z hostem.

Złącze wyjściowe USB
Złącze USB, P2, to gniazdo typu USB Seria "B" zgodnie z sekcją 6.5 specyfikacji USB, wersja 1.1. Piny są ponumerowane jak pokazano na poniższym rysunku.

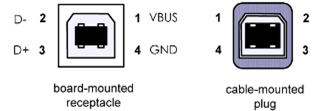

Rysunek 1. P2, nagłówek USB zamontowany na płytce i wtyk montowany na kablu



Tablica 1. Numery pinów złącza USB i nazwy sygnałów



Złącze ekranu dotykowego
Złącze ekranu dotykowego, P3, to jednowierszowy nagłówek pięcio-pozycyjny z kwadratowymi pinami 0.025 cala oddzielonymi w odległości 0.100 cala. P3 łączy się z gniazdem na kablu ekranu dotykowego AccuTouch. Piny są ponumerowane jak pokazano na poniższym rysunku.
Rysunek 2. P3, nagłówek montowany na kablu ekranu dotykowego AccuTouch i wtyk montowany na kablu

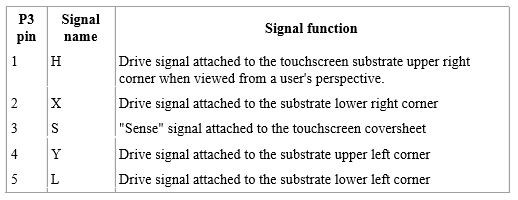

Tablica 2. Numery pinów złącza ekranu dotykowego AccuTouch i opisy sygnałów



Charakterystyka diod diagnostycznych
Kontroler CTR-300000-AT-USB-00 ma dwa wskaźniki LED.
Zielona dioda LED (D1) wskazuje status kontrolera w następujący sposób:



Druga dioda LED (D6) wskazuje status USB w następujący sposób:



Zatwierdzenia agencji
• Kontrolery Elo są komponentami uznawanymi przez "CNR/USR" UL dla USA i Kanady, kategoria NWGQ2, sprzęt technologii informacyjnej, w tym sprzęt biurowy.
• Kontrolery Elo są certyfikowane przez TUV Bauart jako komponenty.
• Kontroler 3000U przeszedł testy zgodności w ramach ograniczeń FCC Część 15 Klasa B z dobrym marginesem.
• W zależności od zastosowania, może być konieczne szczególne zwrócenie uwagi na uziemienie i ekranowanie systemu, i może być konieczne zastosowanie stalowych beadów tłumiących ferrytowych.

Rysunki
Otwór

Widok z góry

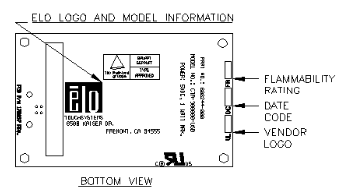

Widok od dołu


Widok z boku


Uwaga: Wartości widoku bocznego reprezentują typowe wymiary.
