Niniejszy artykuł szczegółowo opisuje i wyjaśnia, jak działa technologia AccuTouch firmy Elo

Proszę zapoznać się z poniższymi informacjami, aby zrozumieć, jak działa technologia AccuTouch.



Części ekranu dotykowego

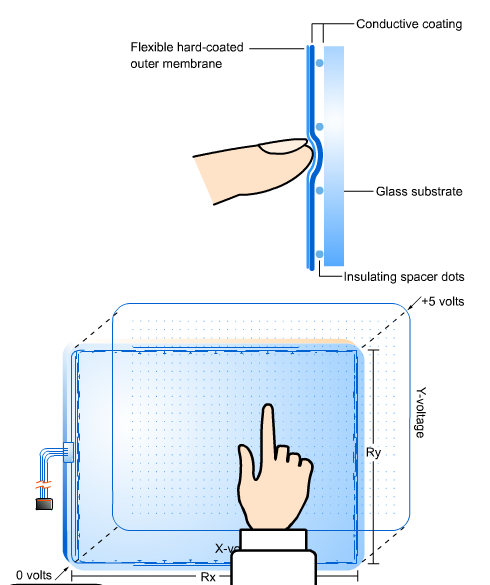

Technologia pięcio-przewodowego oporowego ekranu dotykowego AccuTouch wykorzystuje panel szklany z jednolitą warstwą oporową. Gruba poliesterowa powłoka jest ciasno zawieszona nad szklanym podłożem, oddzielona małymi, przezroczystymi punktami izolacyjnymi. Powłoka ma trwałą, twardą powierzchnię od strony zewnętrznej i powłokę przewodzącą od strony wewnętrznej.

Co się dzieje podczas dotyku
Gdy ekran jest dotykany, powłoka przewodząca na powłoce dotykowej styka się z powłoką na szkle, nawiązując kontakt elektryczny. Powstałe napięcia są analogowym przedstawieniem pozycji dotkniętej.

Jak kontroler ekranu dotykowego interpretuje pomiar ekranu
Kiedy kontroler oczekuje na dotyk, warstwa oporowa ekranu dotykowego ma napięcie +5V podawane przez cztery linie zasilające, a powłoka jest uziemiona poprzez wysoką oporność. Kiedy ekran dotykowy nie jest dotykany, napięcie na powłoce wynosi zero. Poziom napięcia powłoki jest ciągle konwertowany przez przetwornik analogowo-cyfrowy (ADC) i monitorowany przez mikroprocesor w kontrolerze.

Kiedy ekran dotykowy jest dotykany, mikroprocesor wykrywa wzrost napięcia na powłoce i zaczyna konwertować współrzędne w następujący sposób:

A    Mikroprocesor umieszcza napięcie zasilające X na ekranie dotykowym, podając +5V na piny H i X oraz uziemiając piny Y i L. Napięcie analogowe proporcjonalne do pozycji X (poziomej) dotyku pojawia się na powłoce na pinie S złącza ekranu dotykowego. To napięcie jest cyfryzowane przez ADC i poddawane algorytmowi uśredniania, a następnie przechowywane do przesłania do hosta.
B    Następnie mikroprocesor umieszcza napięcie zasilające Y na ekranie dotykowym, podając +5V na piny H i Y oraz uziemiając pin X i L. Napięcie analogowe proporcjonalne do pozycji Y (wertykalnej) dotyku pojawia się teraz na powłoce na pinie S złącza ekranu dotykowego. Ten sygnał jest konwertowany i przetwarzany tak, jak opisano powyżej dla pozycji X.

Dlaczego algorytm uśredniania jest ważny
Algorytm uśredniania zmniejsza szumy wynikające z efektu bouncowania kontaktu podczas nawiązywania i przerywania kontaktu z ekranem dotykowym. Kolejne próbki X i Y są testowane w celu ustalenia, że ich wartości różnią się nie więcej niż w określonym zakresie. Jeśli jedna lub więcej próbek wypada poza ten zakres, próbki są odrzucane, a proces jest restartowany. To trwa, aż kilka kolejnych próbek X (następnie próbek Y) znajduje się w zakresie. Średnia tych wartości jest używana jako współrzędne X i Y odpowiednio.

Gdy uzyskane zostaną niezależne próbki X i Y, pary współrzędnych są próbkowane w celu wyeliminowania efektów szumów. Jeśli próbka nie mieści się w wewnętrznym zakresie, wszystkie współrzędne X i Y są odrzucane, a sekwencja niezależnych X i Y jest restartowana. Po uzyskaniu akceptowalnych współrzędnych określana jest średnia współrzędna i komunikowana do procesora hosta.

Wyrównanie wideo
Wartości X i Y są podobne do współrzędnych kartezjańskich, przy czym X rośnie od lewej do prawej, a Y rośnie od dołu do góry. Te absolutne współrzędne są arbitralne i nieskalowane, i będą się nieznacznie różnić w zależności od ekranu dotykowego. Kontroler AccuTouch można skalibrować do wyrównania wideo. To wyrównuje system współrzędnych ekranu dotykowego z obrazem na wyświetlaczu, reorientuje oś i skalibruje współrzędne przed ich przesłaniem do komputera gospodarza.

Pomiary osi X i Y pochodzą z szkła
Technologia pięcio-przewodowa AccuTouch wykorzystuje dolne podłoże szklane do pomiaru zarówno osi X, jak i osi Y. Elastyczna powłoka dotykowa działa tylko jako sonda do pomiaru napięcia. Oznacza to, że ekran dotykowy będzie nadal działał poprawnie nawet przy niejednolitości w przewodzącej powłoce osłony. Rezultatem jest dokładny, trwały i niezawodny ekran dotykowy, który oferuje działanie bez dryfu.
