Artykuł ten wyjaśnia, jak działa technologia Intellitouch/SecureTouch firmy Elo

Zobacz informacje poniżej, aby dowiedzieć się, jak działa technologia IntelliTouch/SecureTouch.

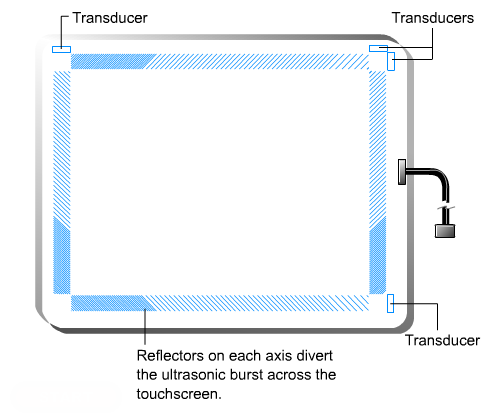

Zarówno IntelliTouch, jak i SecureTouch to technologie dotykowe wykorzystujące fale powierzchniowe. Obie mają szklany pokład z nadajnikami i odbiornikami piezoelektrycznymi dla obu osi X i Y. Kontroler ekranu dotykowego przesyła sygnał elektryczny o częstotliwości pięciu megaherców do nadajnika, który przekształca sygnał w fale ultradźwiękowe w obrębie szkła. Fale te są kierowane po przedniej powierzchni ekranu dotykowego za pomocą układu reflectorów. Reflectory po przeciwnym stronie zbierają i kierują fale do odbiornika, który przekształca je z powrotem w sygnał elektryczny — cyfrową mapę powierzchni ekranu dotykowego.

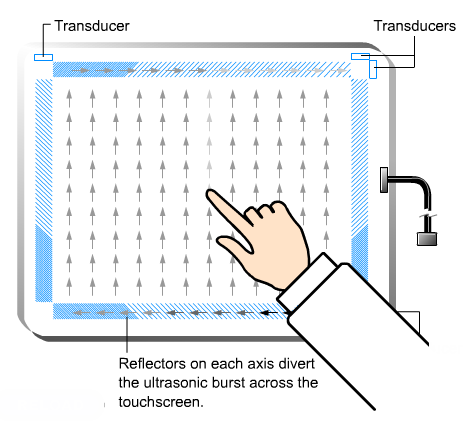

Kiedy dotykasz ekranu, absorbuje część fali, która przez niego przechodzi. Odebrany sygnał jest następnie porównywany z zapisaną cyfrową mapą, zmiana jest rozpoznawana, a współrzędna obliczana. Proces ten zachodzi niezależnie dla obu osi X i Y. Mierząc ilość sygnału, która jest absorbowana, określana jest również oś Z. Zdigitalizowane współrzędne są przesyłane do komputera do przetwarzania.
