Artykuł ten wyjaśnia, jak uzyskać dostęp do modułu WiFi/Bluetooth wewnątrz jednostki EloPOS AIO.

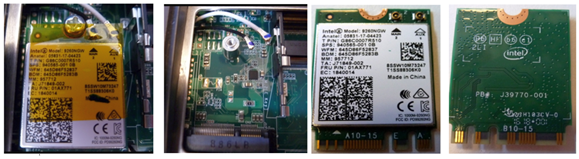

Specyfikacje WiFi/Bluetooth

• Elo P/N: E576849
• Opis: Moduł WiFi/Bluetooth Intel AC-9260, 802.11ac, Bluetooth 5.0

Procedura

Wykonaj poniższe kroki, aby uzyskać dostęp do modułu WiFi/Bluetooth w jednostce EloPOS:

1. Odłącz zasilanie od jednostki EloPOS.

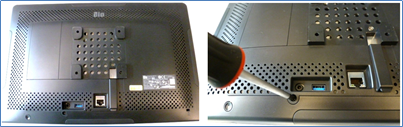

2. Umieść jednostkę dnem do góry na czystej, ochronnej powierzchni. Usuń śrubę Phillips z dolnej płyty dostępu.

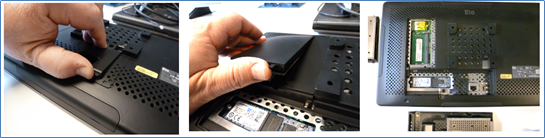

3. Usuń dolną i górną płytę dostępu, aby uzyskać dostęp do wewnętrznych komponentów.



4. Usuń taśmę, odłącz kable anteny WiFi, a następnie usuń śrubę Phillips zabezpieczającą moduł WiFi/Bluetooth.



Uwaga

Zachowaj ostrożność podczas odłączania kabli antenowych, aby uniknąć uszkodzenia złączy lub modułu.
