Artykuł ten przedstawia kroki do usunięcia i wymiany baterii CMOS w urządzeniach EloPOS i i-Series 2.0 z Windows o przekątnej 22 cale i 15 cali*.

Prosimy o zapoznanie się z procedurą przed próbą wykonania. Jeśli nie masz doświadczenia lub nie czujesz się komfortowo przy demontażu sprzętu elektronicznego, prosimy nie próbować. Uszkodzenia, które wystąpią podczas wykonywania tej procedury, nie są objęte gwarancją Elo. Możesz wysłać urządzenie do Autoryzowanego Centrum Napraw Elo, aby wymienić baterię CMOS; instrukcje znajdziesz TUTAJ

Kroki do usunięcia i wymiany baterii CMOS w urządzeniach EloPOS i i-Series 2.0 z Windows o przekątnej 22 cale i 15 cali*.

1. Odłącz zasilanie i umieść jednostkę 22” EloPOS lub 22” i-Series 2.0 z Windows na powierzchni chroniącej ekranem do dołu.

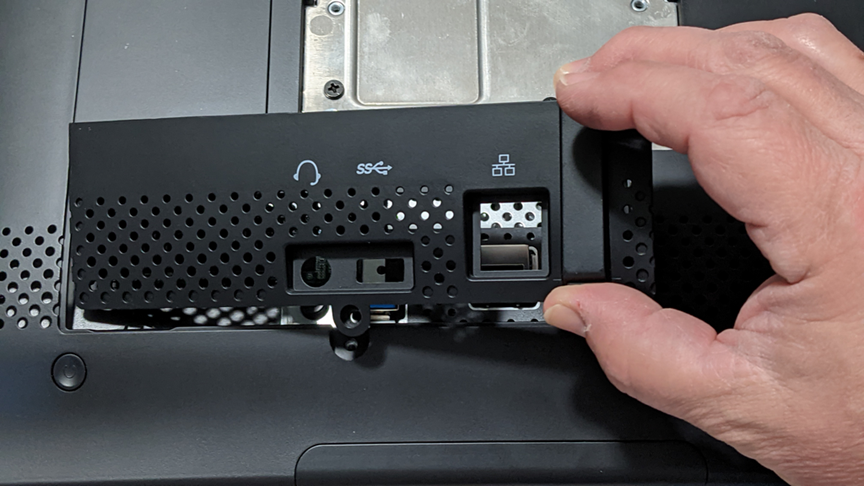

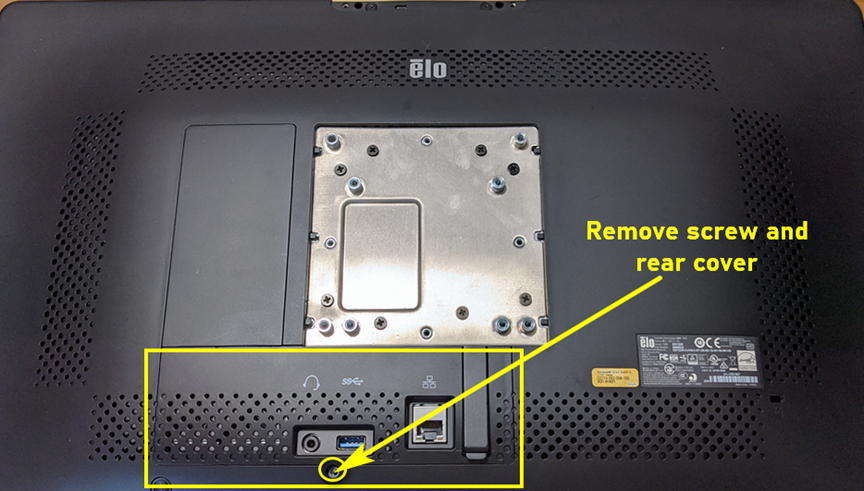

2. Usuń śrubę z pokrywy SSD i zdjęć pokrywę.

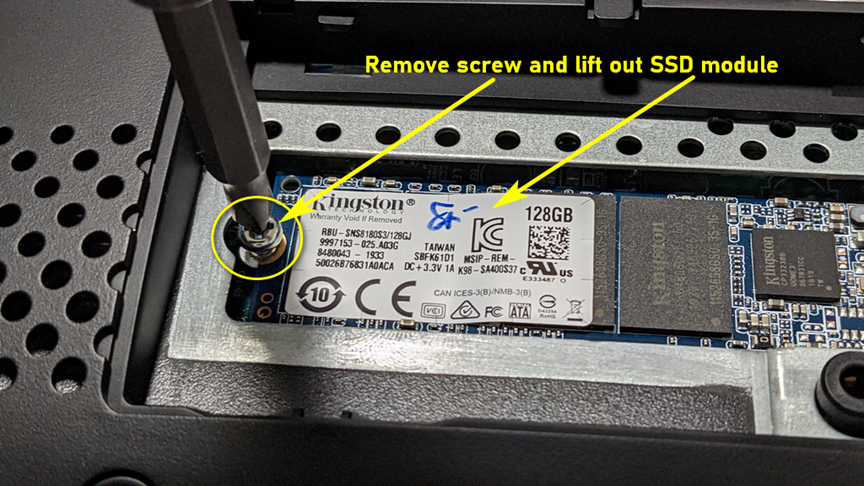

3. Usuń śrubę SSD i podnieś moduł SSD z jednostki.

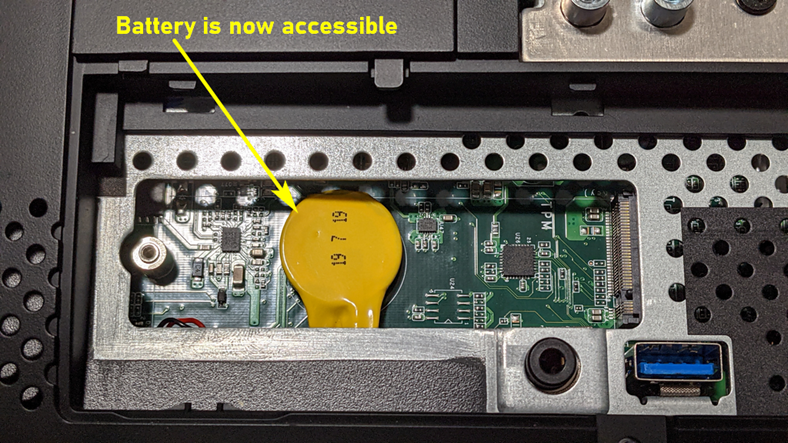

4. Bateria CMOS jest teraz dostępna.

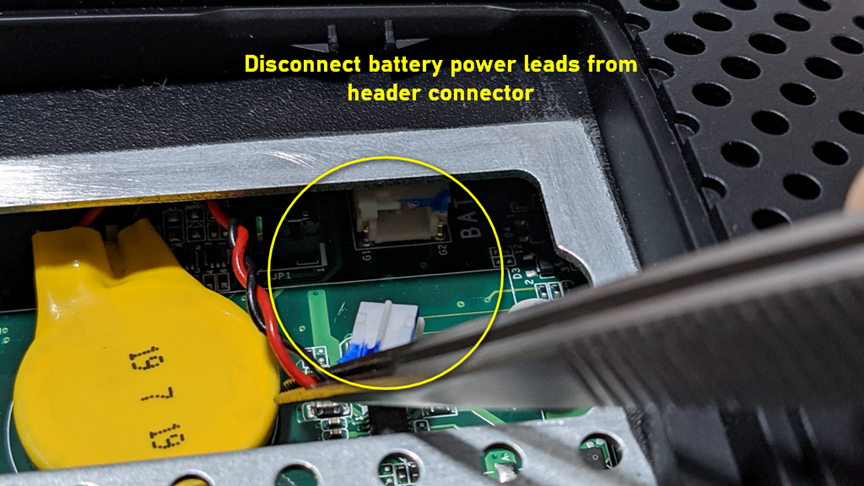

5. Odłącz przewody zasilające baterii od złącza nagłówkowego.

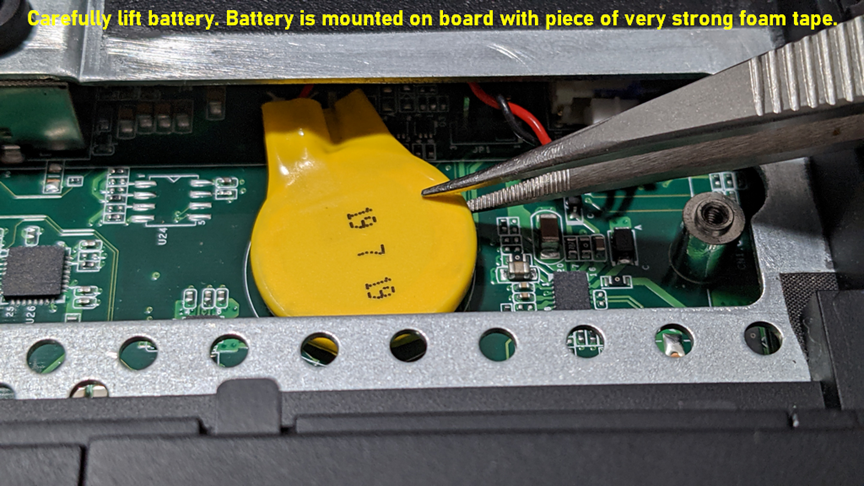

6. Ostro podnieś baterię CMOS z jednostki. Uważaj, bateria jest przymocowana bardzo silnym klejem, bądź ostrożny, aby nie uszkodzić płytki obwodu.

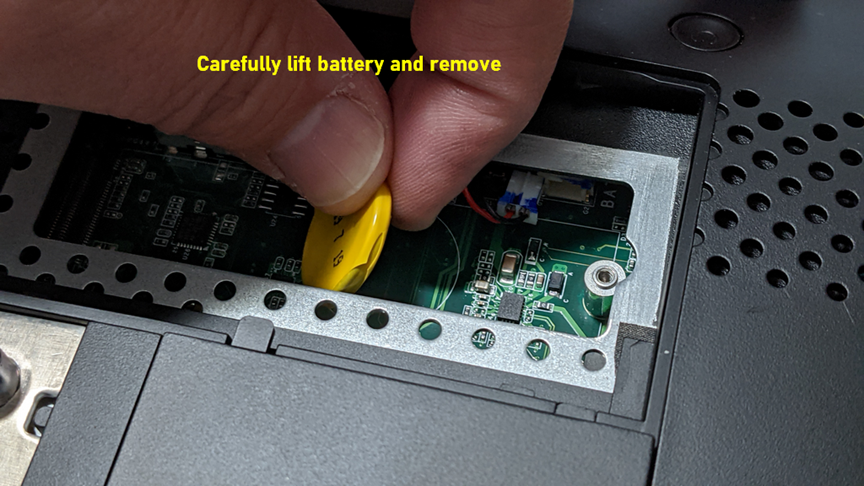

7. Gdy klej się odklei, użyj palców, aby podnieść baterię do góry i wyciągnąć z jednostki.

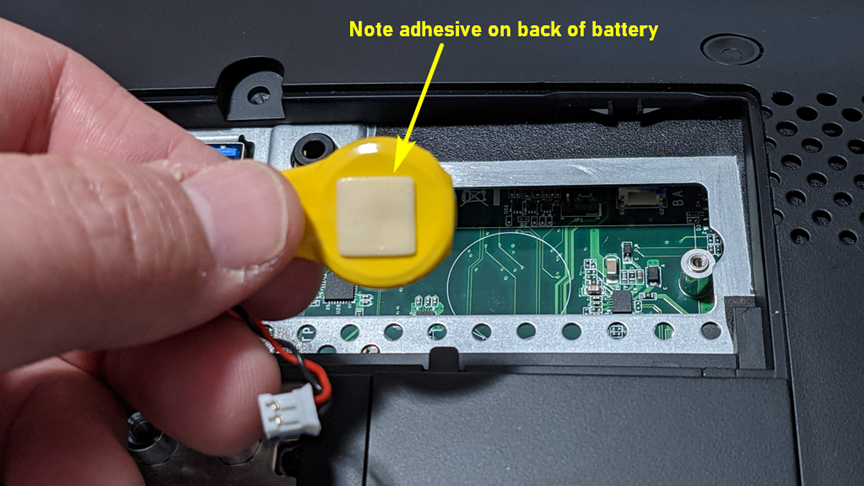

8. Na zdjęciu poniżej pokazano klej na tylnej części baterii.



9. Wymień baterię CMOS na nową i zmontuj ponownie w odwrotnej kolejności demontażu.

• Wymieniana bateria CMOS = CR-2032 3V z przewodami i klejem.

10. Będziesz musiał zresetować datę i godzinę w BIOS-ie po wykonaniu tej procedury.
