Artykuł ten zawiera specyfikacje kontrolera szyny E281-4035 IntelliTouch
Zapoznaj się poniżej ze specyfikacjami kontrolera szyny E281-4035 IntelliTouch.

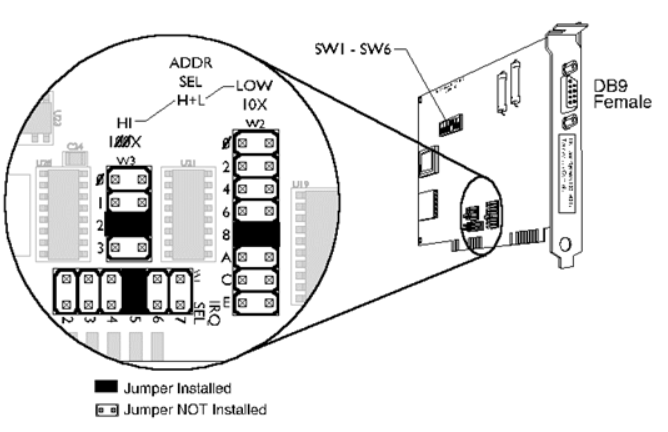

Kontroler E281-4035 wykorzystuje tylko cztery kolejne porty I/O, ale zajmuje 32 (0x20) kolejne porty I/O. Adres bazowy I/O jest wybierany za pomocą zworków W3 i W2. W powyższym przykładzie adres bazowy I/O to 280H (domyślnie z fabryki).
(W3 value x 100) + (W2 value x 10)
(2 x 100) + (8 x 10) = 280H
Zwora W1 wybiera IRQ. W powyższym przykładzie wybrano IRQ 5.
Ustawienia przełączników
1 Domyślnie z fabryki |
Wymagania dotyczące zasilania
- 5 VDC (±5%) @ 0.3 Amperów
- 12 VDC (-5%, +10%) @ 0.1 Amperów
- -12 VDC (±10%) @ 0.04 Amperów
- Szum dla wszystkich napięć <0.150 v="V" p-p="p-p"></0.150>
