Wytyczne dotyczące integracji: Uszczelnianie ekranów dotykowych PCAP
Prawidłowa integracja ekranów dotykowych Projected Capacitive (PCAP) firmy Elo — teraz część Zebra Technologies umożliwia stworzenie solidnych uszczelnień odpornych na kurz i wodę. W zależności od Twojego projektu i metod integracji, uszczelnienia mogą być zaprojektowane zgodnie z normami NEMA 4, NEMA 12 oraz IP65.
Krytyczne zasady dotyczące umiejscowienia i materiałów:
- Uszczelka lub uszczelnienie nigdy nie może kontaktować z aktywnym obszarem ekranu dotykowego. Musi być stosowane tylko wokół nieaktywnego obszaru granicznego szkła ochronnego, aby zapobiec błędnym aktywacjom dotykowym.
- Zawsze używaj materiałów nieprzewodzących do uszczelnienia.
- Unikaj elastomerów wulkanizowanych siarką. Siarka może chemicznie oddziaływać i degradwać wzór elektrody srebrnej wewnątrz sensora ekranu dotykowego.
Zalecenia dotyczące materiałów uszczelniających
Podczas projektowania barier odpornych na kurz lub wodę, zaleca się następujące specyfikacje materiałowe, aby zapewnić długoterminową wydajność:
| Rodzaj uszczelnienia | Zalecane materiały | Szczegóły zastosowania |
|---|---|---|
| Uszczelnienie przeciwkurzowe i brudne | Uszczelki z pianki otwartokomórkowej. | Zastosowane lekko między ekranem dotykowym a przednim panelem. |
| Uszczelnienie wodoodporne | Silikony, poliuretany i nasycone poliolefiny (sieciowane przy użyciu wysokoenergetycznej iradiacji, nadtlenków lub innego chemicznego sieciowania). | Uszczelki elastomerowe stosowane w nieaktywnym regionie granicznym szkła ochronnego, aby zapobiec dostawaniu się cieczy. |
Uszczelnianie dla specyficznych ocen IP

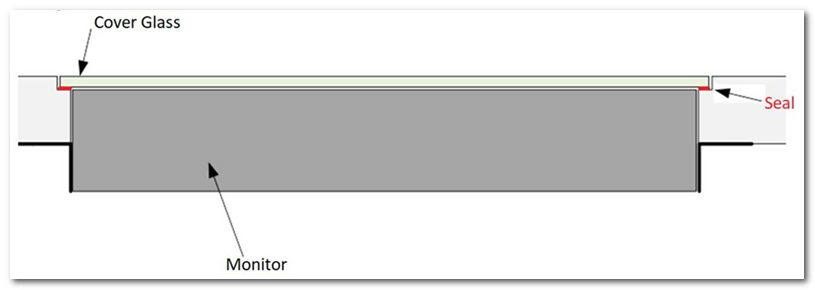

Jeśli Twoja aplikacja wymaga specyficznej oceny IP o wysokiej klasie (np. kioski zewnętrzne lub środowiska przemysłowe), Elo zaleca stosowanie ochronnej warstwy przedniej ze szkła o grubości do 6 mm.
- Zainstaluj ochronną warstwę przednią ze szkła (o grubości do 6 mm) nad sensorem dotykowym.
- Dostęp do menu Wyświetlacza OSD monitora i włącz ustawienie konfiguracji "Touch Through".
- Uszczelnij szkło ochronne bezpośrednio do obudowy, aby zakończyć barierę ochronną.
```
