Artykuł ten opisuje, jak działa technologia PCAP

Projekcyjna pojemnościowa technologia dotykowa (PCAP) jest technologią obecnie stosowaną we wszystkich wysokiej jakości tabletach i smartfonach, które są obecnie łatwo dostępne w większości zastosowań komercyjnych.

Jak to działa:

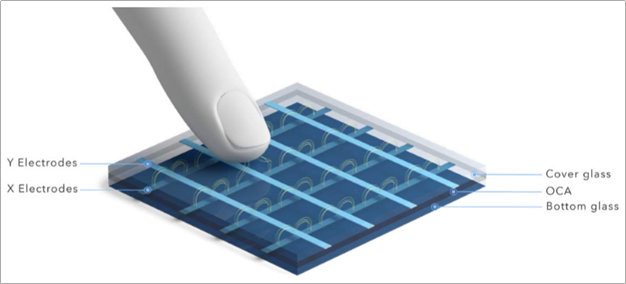

• Rzędy i kolumny przezroczystych przewodników
• Pulsy elektryczne wysyłane przez elektrody napędowe
• Elektrody odbiorcze odbierają sygnał poprzez sprzężenie pojemnościowe
• Obiekty przewodzące (palec, rysik PCAP) dotykające ekranu zmieniają sprzężenie pojemnościowe, które jest wykrywane przez kontroler dotyku
• Prawdziwa pozycja wielu jednoczesnych dotyków jest przesyłana z kontrolera do urządzenia hosta (zazwyczaj przez interfejs USB lub I2C)

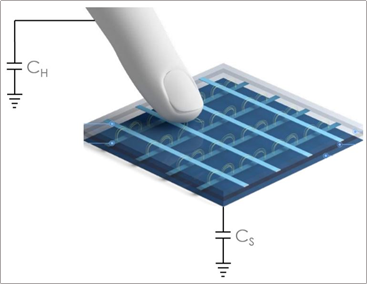

Samopojemność

• Pojemność pojedynczej elektrody względem ziemi – CS
• Każda elektroda jest mierzona indywidualnie.
• Przewodzący rysik (palec lub inny) dodaje pojemność do ziemi.
• Ta zmiana ładunku jest mierzona przez kontroler.

Kluczowe korzyści

• Prawdziwy wielodotyk z 12+ punktami
• Szybka i czuła reakcja dotykowa
• Wysoka precyzja i linearność
• Doskonała przezroczystość optyczna
• Długoterminowa trwałość
• Brak dryfu działania nie wymaga kalibracji
• Zapewnia znany wygląd, odczucie i wydajność telefonów i tabletów dla konsumentów
