Artykuł ten zawiera specyfikacje dla P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

Ogólne informacje na temat specyfikacji dla P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

E538507

• Opis: Zestaw kabli Elo, kabel DVI-D do HDMI 1.4
• Kabel DVI-D do HDMI będzie zawierał dwa rodzaje wtyków. Jedna strona będzie standardowym wtykiem DVI-D (Single Link) męskim, a druga strona standardowym wtykiem HDMI 1.4 Typ A męskim.
• Długość: 1,8 m (6 stóp)
• Kolor: Czarny
• Wszystkie kable i złącza będą zgodne z normą PC-99

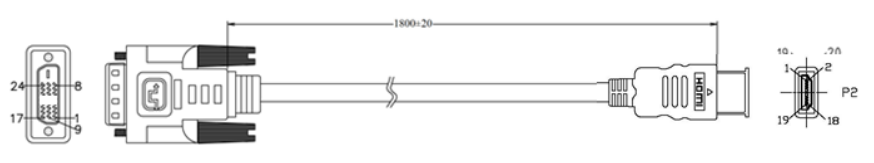

Rysunki:

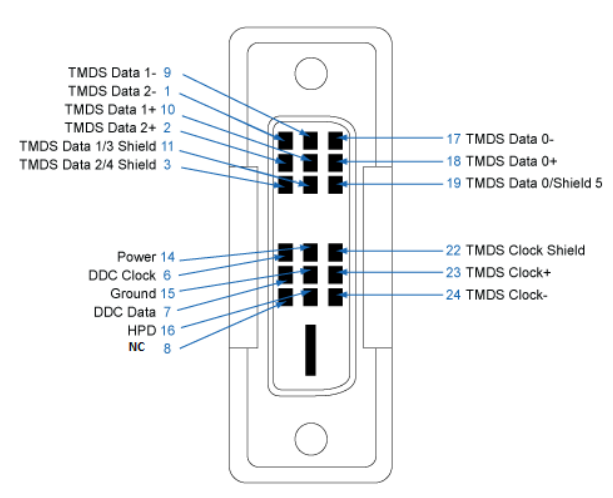

Schemat okablowania DVI-D (Single Link) powinien wyglądać następująco:

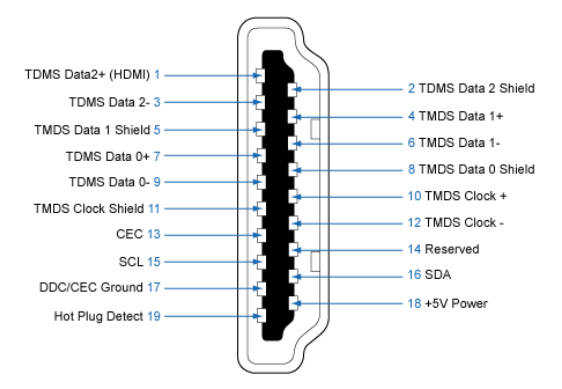

Schemat okablowania standardowego HDMI 1.4 Typ A powinien wyglądać następująco:
