Ten artykuł zawiera specyfikacje dla P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP

Poniżej znajdują się specyfikacje dla Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP.

E583090

• Opis: Kabel wideo DVI-D do DisplayPort o długości 1,8 m
• Kabel DVI-D do DisplayPort powinien zawierać dwa rodzaje wtyczek na kablu. Z jednej strony powinna być standardowa wtyczka DVI-D (Dual Link) typu męskiego, a z drugiej standardowa wtyczka DisplayPort 1.2 typu męskiego.
• Długość: 1,8 m (6 stóp)
• Kolor: Czarny
• Wszystkie kable i złącza powinny być zgodne z PC-99

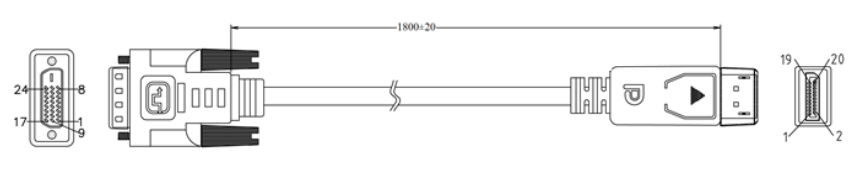

Rysunki:

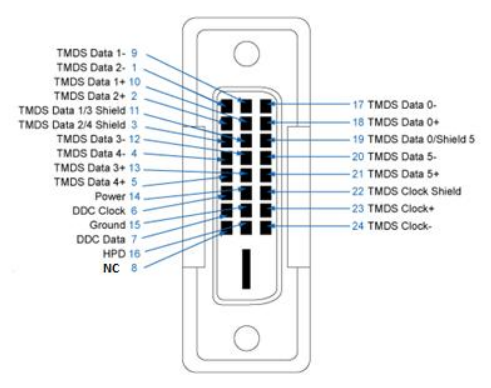

Schemat okablowania DVI-D (Dual Link) powinien być następujący:

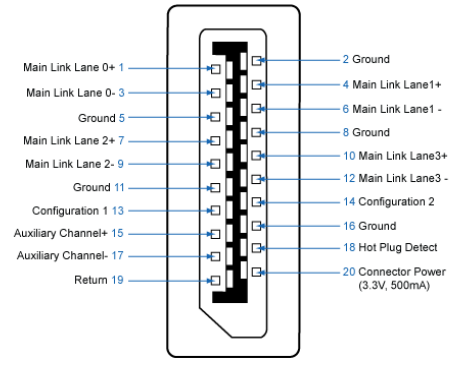

Schemat okablowania standardowego DisplayPort 1.2 powinien być następujący:
