Artykuł ten zawiera kroki do testowania GPIO w urządzeniach Elo I-Series 4.0 dla systemu Android.

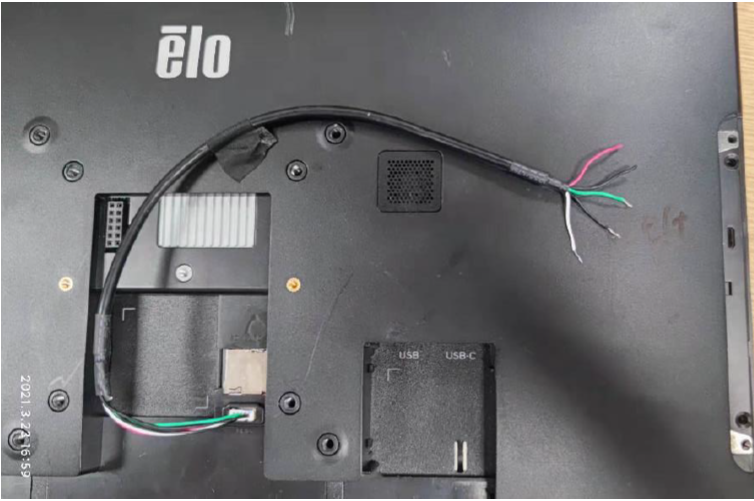

- Użyj zestawu kabli GPIO: P/N: E211544 lub podobnego kabla. Uruchom aplikację ELO Peripheral Test i włóż kabel GPIO do złącza GPIO z tyłu urządzenia I-Series 4.0.
| Krok | Akcja | Oczekiwany wynik |
|---|---|---|
| a | Zewrzyj biały kabel z czarnym | GPIO81 powinno przejść w stan niski |
| b | Zewrzyj zielony kabel z czarnym | GPIO82 powinno przejść w stan niski |
| c | Zmierz napięcie na czerwonym kablu | Powinno wynosić 5V |
| d | Ustaw wyjście GPIO80 na niski | Napięcie powinno spaść do 0V |
