Zaprzestanie produkcji i specyfikacje: Zestaw uchwytów bocznych do montażu dla wyświetlaczy IDS 4202L i 4602L (P/N: E329508)
Odbiorcy: Publiczny / Klienci Elo, integratorzy kioskowi i technicy serwisowi
Rodzaj artykułu: Cykl życia produktu i odniesienie do akcesoriów sprzętowych
⚠️ Status produktu: Koniec życia (wycofany)
Zestaw uchwytów bocznych (P/N: E329508 / ELO-IDS02S-SIDEMOUNT-BKT-R) do wyświetlaczy 4202L i 4602L Interactive Digital Signage (IDS) został oficjalnie wycofany z produkcji 8 czerwca 2021. Zasoby fabryczne zostały wyczerpane, a części zamienne nie są dostępne.
Referencja: PMB 745: Powiadomienie o zmianie Elo – Wyświetlacze 4602L Interactive
Zawartość zestawu i lista kontrolna sprzętu
| Ilość | Opis komponentu | Uwagi |
|---|---|---|
| 4× | Uchwyty boczne do kiosku | Uchwyty interfejsu podwozia |
| 4× | Uchwyty boczne | Tabliczki montażowe obudowy |
| Zestaw | Śruby M4 × 8 mm | Zawiera zintegrowane podkładki sprężynowe |
| 1× | Ulotka z instrukcją instalacji | Procedura w formacie A5 w czerni i bieli |

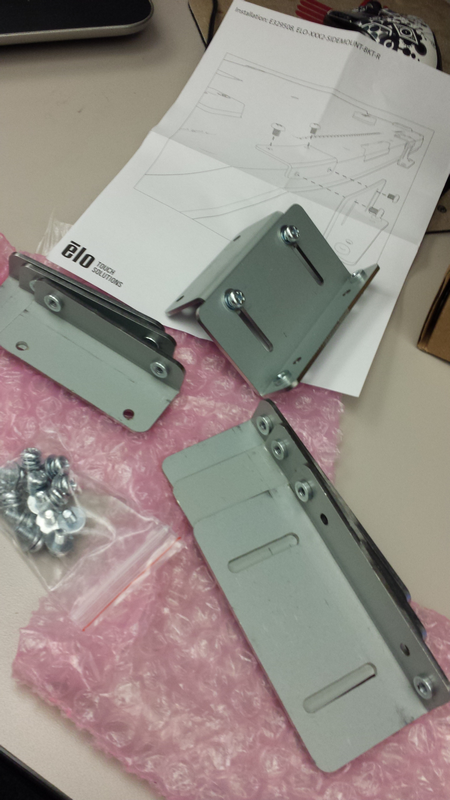

Komponenty uchwytu i zdjęcia sprzętu

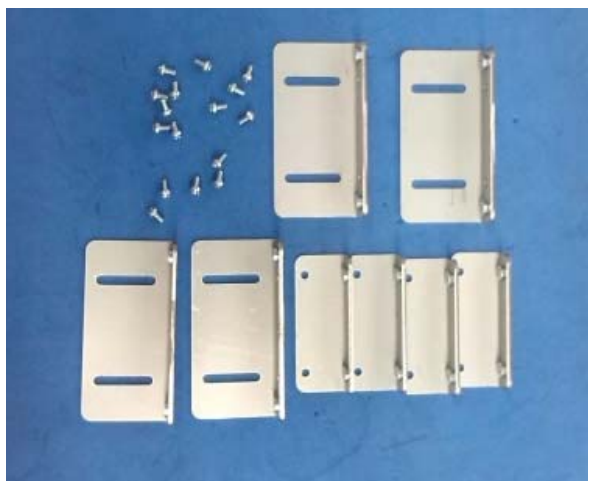

Komponenty uchwytów bocznych:
Wymiary uchwytów i profile otworów:

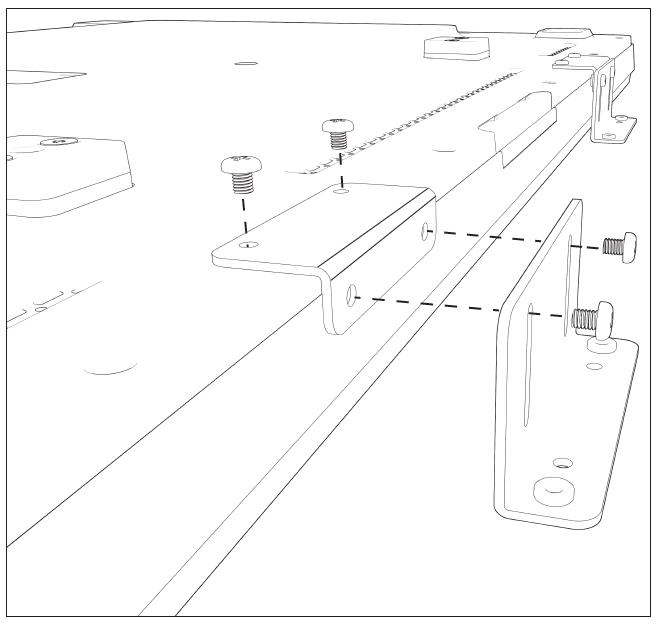

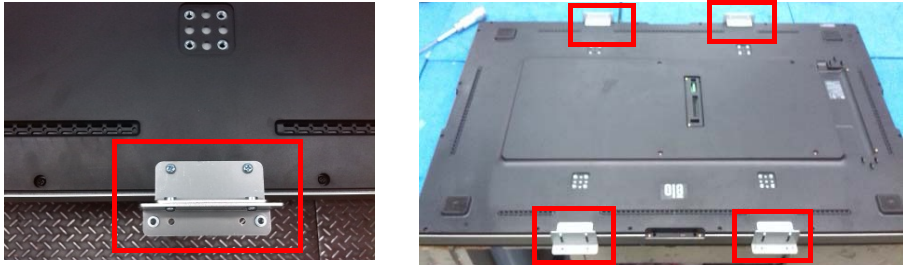

Schemat montażu i mocowania podwozia
ℹ Wskazówki dotyczące montażu: Podczas montażu wyświetlaczy 4202L lub 4602L w obudowach kiosków, użyj śrub M4 × 8 mm z podkładkami sprężynowymi do mocowania uchwytów do oznaczonych punktów gwintowanych w podwoziu, jak przedstawiono powyżej.
