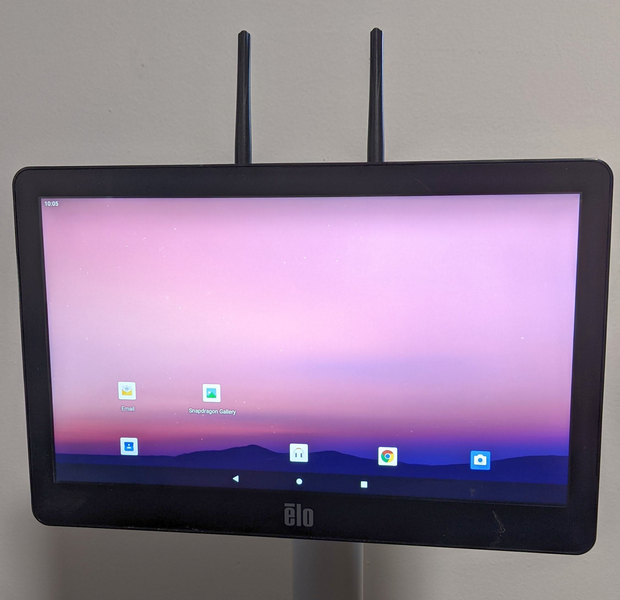

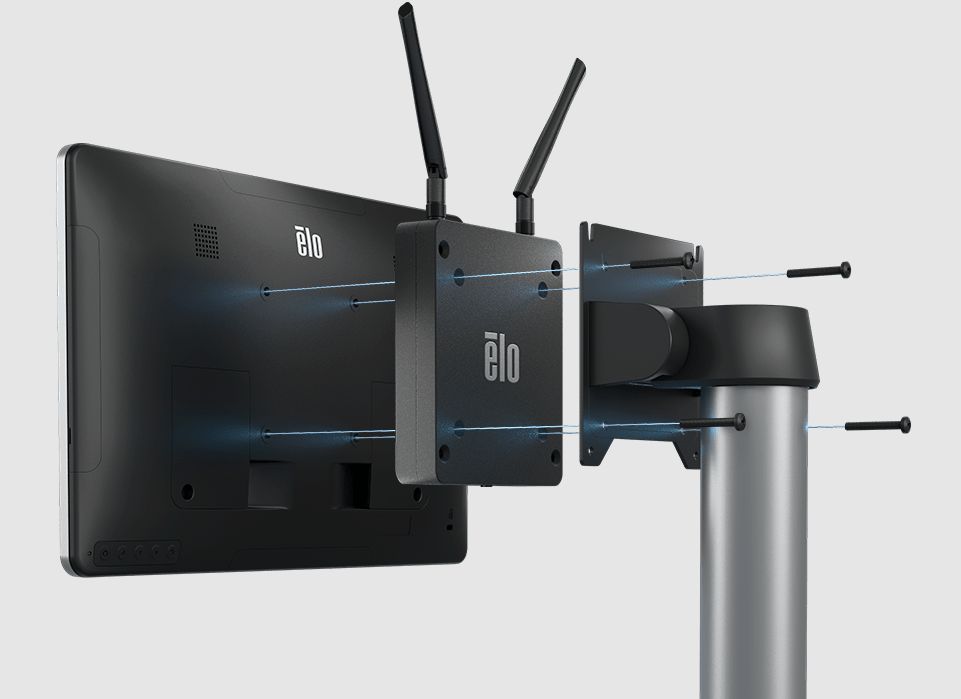

Artykuł ten wyjaśnia, że urządzenie Backpack 4 ma wiele możliwości montażu, w tym montaż „kanapkowy” pomiędzy wyświetlaczem a stojakiem

Ten przykład wykorzystuje następujący sprzęt:

• 1 x monitor dotykowy ET1302L, czarny bez stojaka (na całym świecie), P/N:E683595
• 1 x Model standardowy Backpack 4.0, P/N:E393359
• 1 x Stojak podłogowy zmontowany na słupie, P/N:E048069
• 4 x śruby maszynowe M4-0.7 x 35mm

Kroki

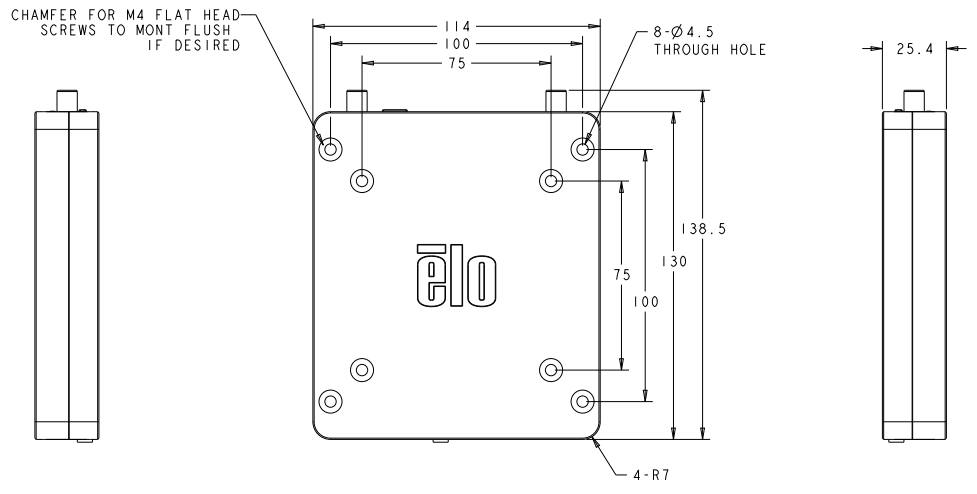

1. Wybierz stojak lub uchwyt, który będzie wspierał twój wyświetlacz. Backpack 4 ma zarówno 75mm, jak i 100mm opcje montażu VESA i może być używany z każdym wyświetlaczem, który ma jeden z tych wzorów montażowych VESA.

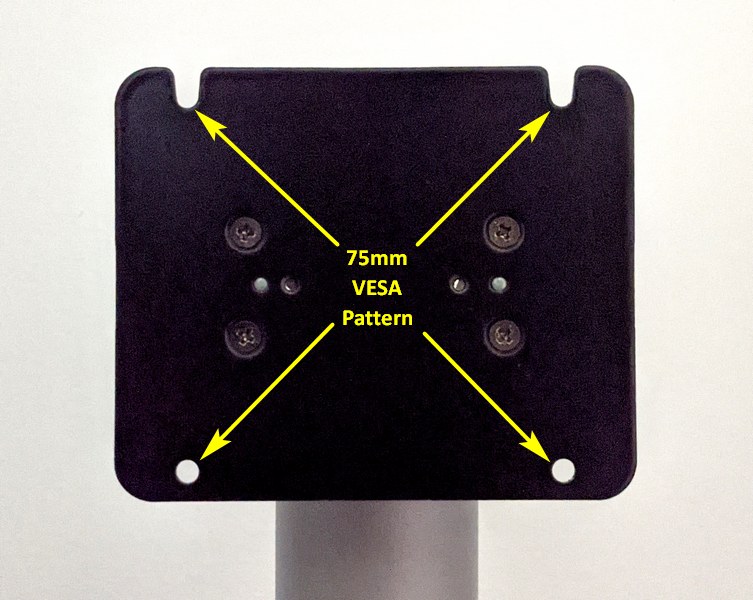

• Podłogowy stojak Elo ma możliwość użycia zarówno 75mm, jak i 100mm montażu VESA. W tym przykładzie wykorzystujemy opcję 75mm VESA.

2. Upewnij się, że znasz maksymalną głębokość wkrętów dopuszczalną w twoim wyświetlaczu.

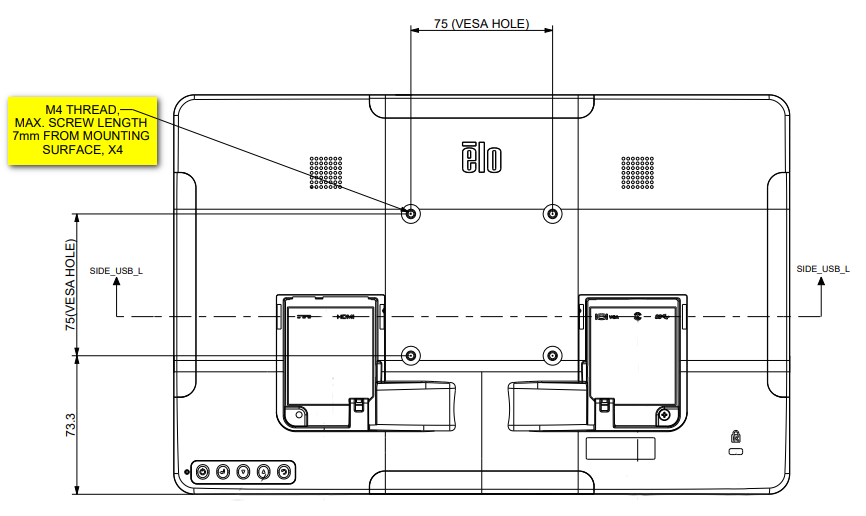

• Na przykład maksymalna głębokość wkrętów dla 1302L wynosi 7mm od powierzchni urządzenia. Urządzenie Backpack 4 ma grubość 25.4mm, a płyta montażowa VESA na stojaku słupowym ma grubość 2.5mm. Weź te pomiary pod uwagę przy wyborze długości używanych wkrętów.

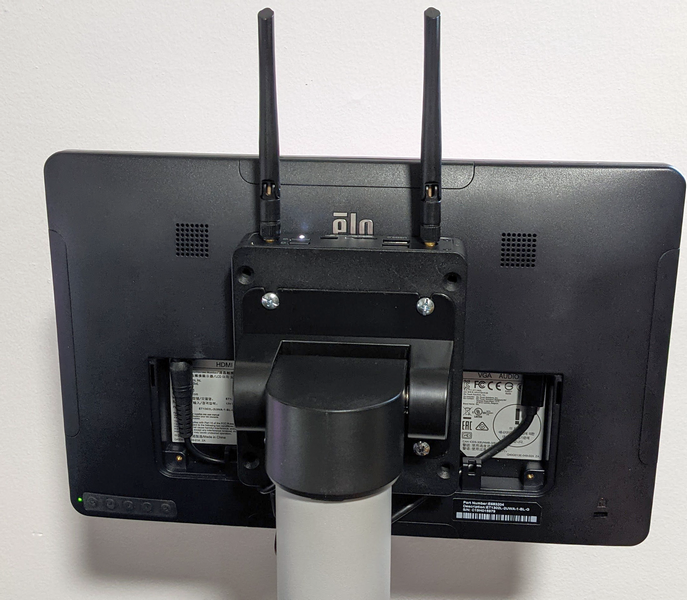

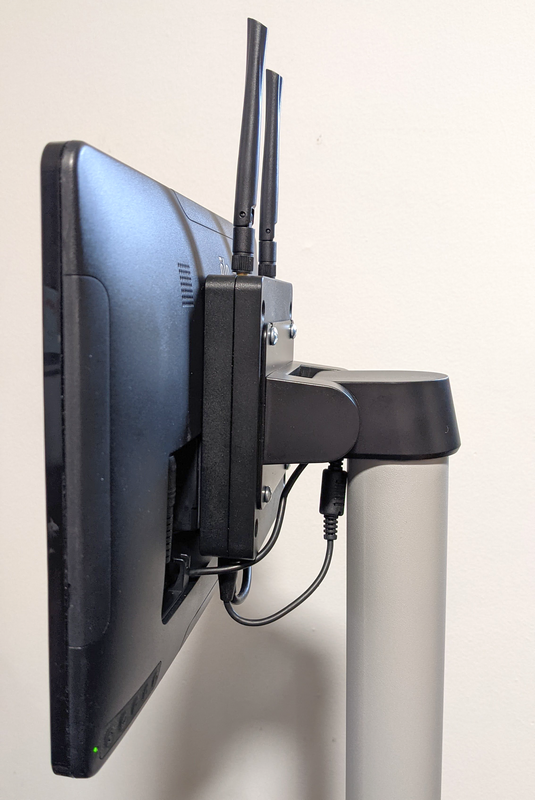

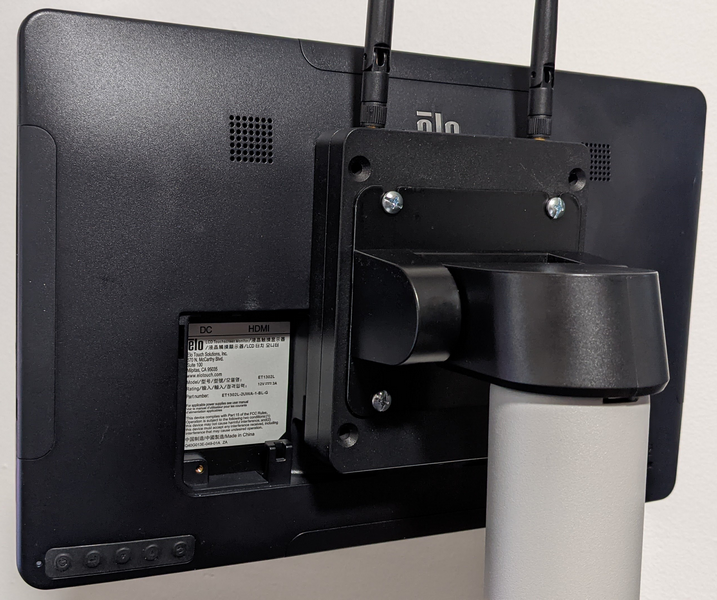

3. Umieść urządzenie Backpack 4 pomiędzy tyłem monitora a uchwytem, a następnie wkręć wkręty przez wszystkie trzy części (stojak, Backpack 4 oraz wyświetlacz).

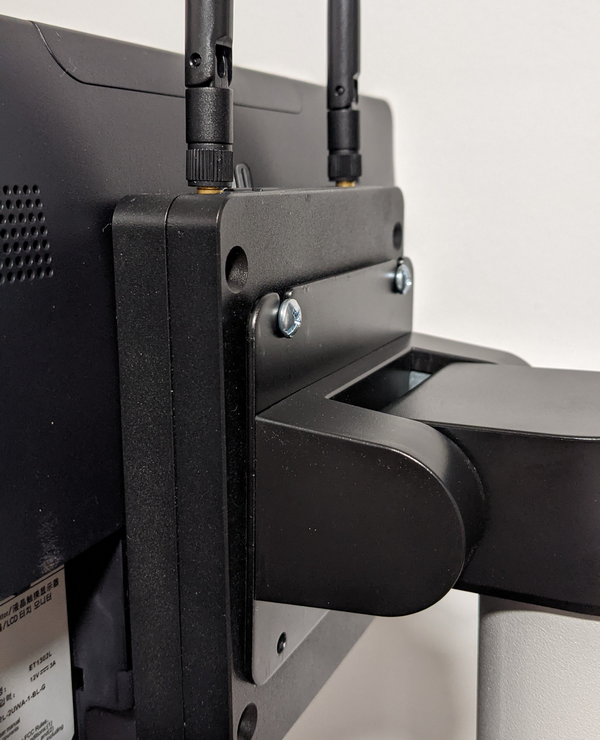

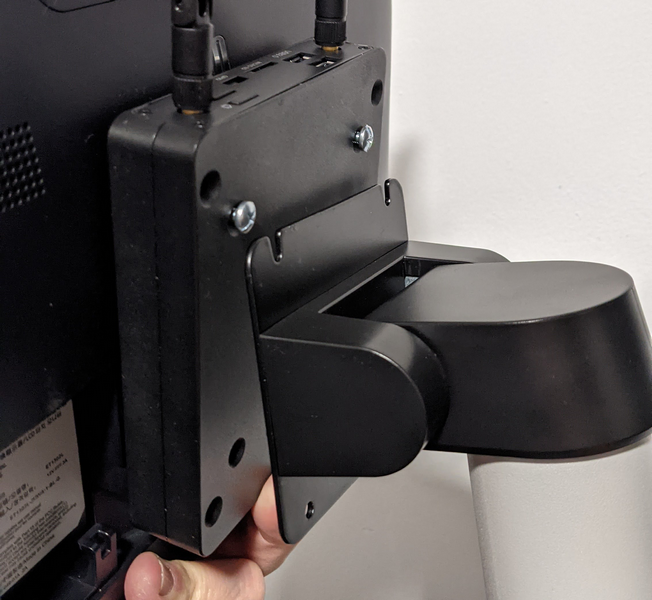

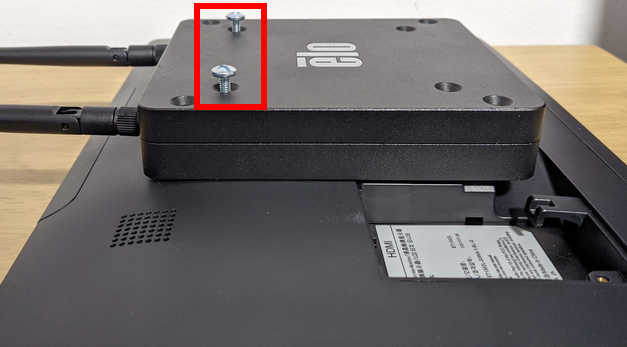

• Opcjonalnie, jeśli twój uchwyt VESA ma wycięcia na górne wkręty (jak w naszym przykładzie), możesz rozpocząć wkręcanie dwóch górnych wkrętów w Backpack i wyświetlacz, pozostawiając wystarczająco dużo gwintów do umieszczenia ich w wycięciach uchwytu VESA, zobacz zdjęcia poniżej.

4. Przeciągnij kable przez ścieżkę kablową i wykonaj wszystkie połączenia.

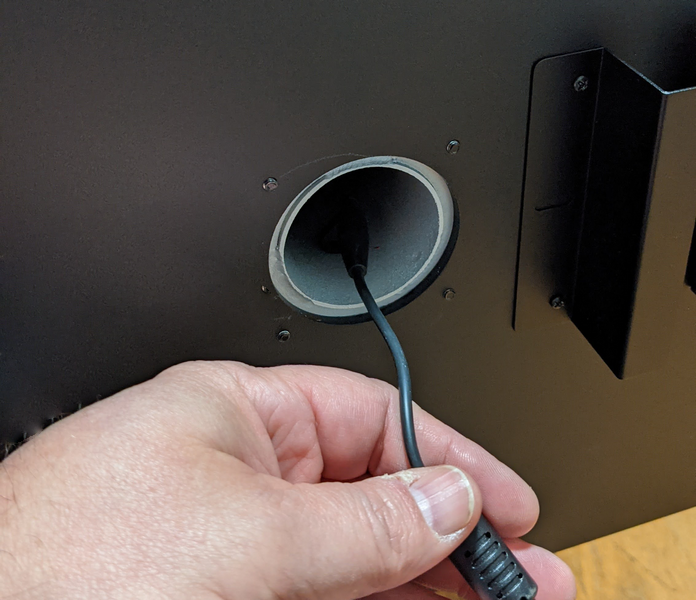

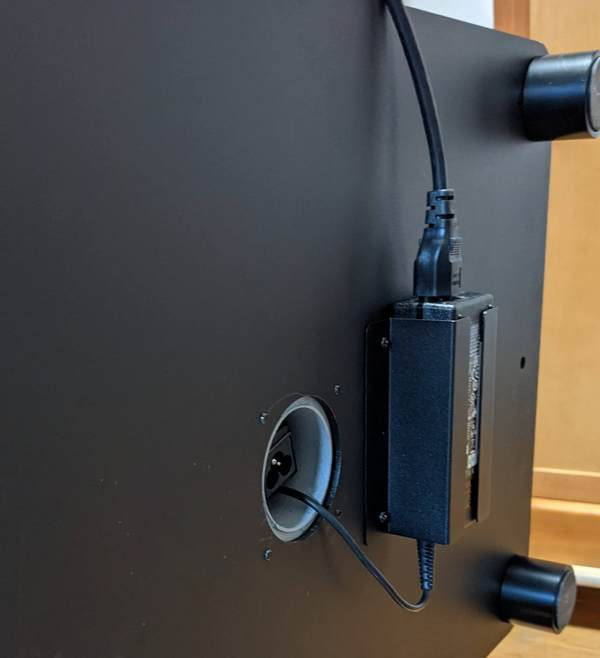

• Uwaga, jeśli używasz dużego stojaka słupowego (jak w naszym przykładzie), może być łatwiej przeciągnąć potrzebne kable przez słup przed zamontowaniem urządzeń.
