Artykuł ten zawiera kroki dotyczące korzystania z oprogramowania NCR Imaging Suite z komputerem stacjonarnym EloPOS All-In-One (AIO).

Uwagi:

• Reguły sieciowe powinny pozwalać na ruch NetBIOS przez port UDP 137
• Adapter sieciowy powinien pozwalać na NetBIOS przez TCP/IP
• Sieciowy folder współdzielony (lokalizacja do przechowywania i wdrażania zarejestrowanych obrazów)
• Serwer Windows lub stanowisko robocze
• Nie powinny istnieć inne usługi DHCP w segmencie sieci
• Działa z bramą sieciową i bez niej
• Podczas dodawania dodatkowych sterowników do Boot.wim, utrzymuj plik poniżej 400MB

Pobieranie Imaging Suite:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Zawartość pliku:

• Wymagania wstępne
• PXEBOOT-WINPE
• Recovery_Update
• Narzędzia
• NCR Imaging Suite User Guide.doc
• ReleaseNotes.txt

Instrukcje:

1. Połącz serwer “PXE server” i EloPOS “PXE client” w tym samym segmencie sieci
2. Na serwerze PXE przypisz statyczny adres IPv4 10.10.10.2, maskę podsieci 255.255.255.0, bramę 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Utwórz folder współdzielony w sieci o nazwie “Images”
4. Przejdź do folderu \PXEBOOT-WINPE\UEFI\ i uruchom tftpd32.exe

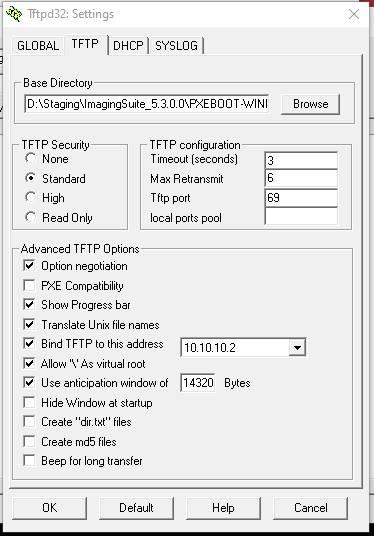

5. Skonfiguruj zakładkę TFTP z ustawieniami pokazanymi poniżej

6. Następnie skonfiguruj zakładkę DHCP z ustawieniami pokazanymi poniżej

7. Na głównym oknie Tftpd32 wybierz interfejs serwera 10.10.10.2

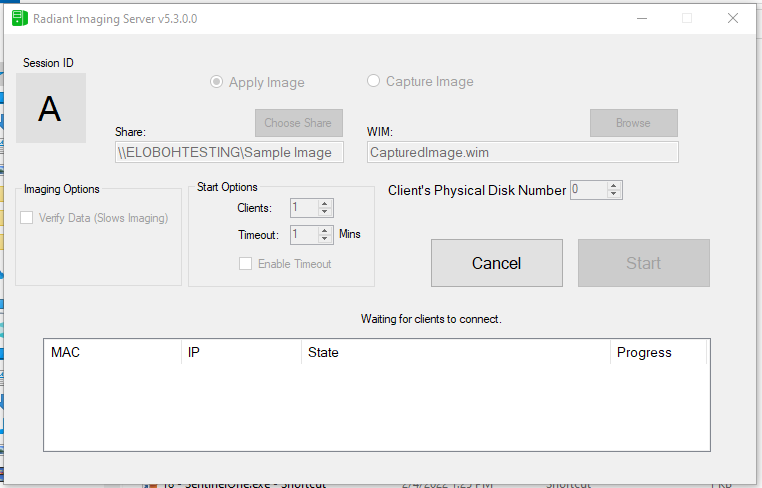

8. Przejdź do folderu \ImagingSuite_5.4.0.4\Utilities\ i uruchom ImagingServer.exe
9. Wybierz Capture lub Apply Image. W tym przykładzie mamy gotowy do zarejestrowania obraz.
10. Kliknij Choose Share i wybierz sieciowy folder współdzielony “Images”
11. Wprowadź dane uwierzytelniające pozwalające na dostęp do folderu współdzielonego
12. Kliknij Browse, aby wybrać wcześniej zarejestrowany obraz (.wim)
13. Kliknij Start

14. Na kliencie PXE włącz PXE boot oraz tryb UEFI w ustawieniach BIOS
15. Wykonaj rozruch sieciowy IPv4
16. Czekaj, aż klient PXE otrzyma adres DHCP od serwera PXE
17. Czekaj, aż klient PXE pobierze plik startowy boot.wim.
18. Czekaj, aż klient PXE wejdzie do środowiska pre-boot i załaduje sterownik sieciowy.
19. Czekaj, aż klient PXE automatycznie uruchomi ImageClient.exe
20. Wybierz opcję Connect do serwera NCR
21. Jeśli adres IP serwera PXE się pojawi, klient PXE jest gotowy do odbioru obrazu.

Inne uwagi:

• Gdy boot.wim jest większy niż 400MB, EloPOS ulegnie awarii. Usuń niepotrzebne sterowniki, aby zmniejszyć rozmiar pliku. Użyj narzędzia DISM w Windows, aby zmodyfikować i oczyścić pliki .wim.
• ImagingServer.exe będzie korzystać z usługi NetBIOS do komunikacji z ImageClient.exe
