Ten artykuł opisuje, jak uzyskać dostęp do pamięci (RAM) w systemie POS Elo E-Series 2

Systemy E-Series 2 można rozszerzyć do maksymalnie 8 GB (4 GB w pierwszym gnieździe i 4 GB w drugim gnieździe).

Specyfikacje pamięci

• Domyślna konfiguracja pamięci (RAM) w systemach EloPOS:
  • 4GB 2666MHz DDR4 SO-DIMM w 1 z 2 gniazd

Numery części pamięci

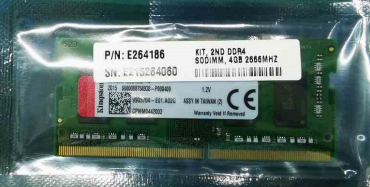

• 4GB 2666 MHz DDR4 Pamięć SO-DIMM - Elo P/N: E264186
  • (Możliwe rozbudowanie do maksymalnie 8 GB w 2 gniazdach)

Testowane moduły pamięci:

• Smart Modular Technologies: ST5126SO451693-SC

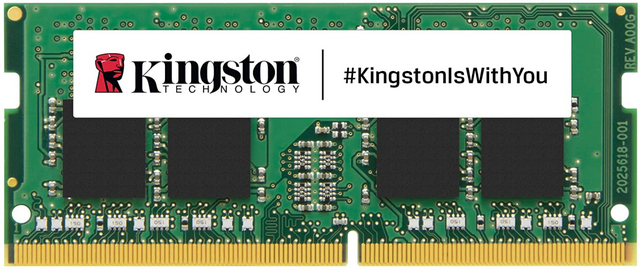

• Kingston: CBD26D4S9S1KC-4

Kroki
Aby uzyskać dostęp do pamięci (RAM), postępuj zgodnie z poniższymi krokami:

1. Odłącz zasilanie od urządzenia i umieść na panelu bocznym na ochronnej powierzchni.

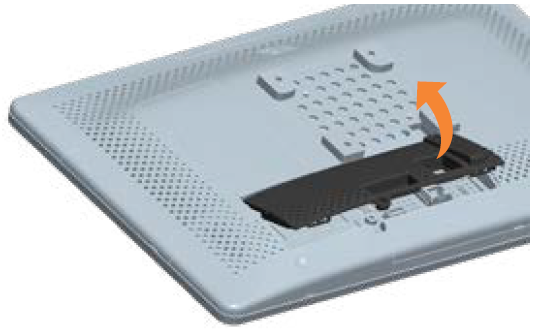

2. Usuń i zachowaj śrubę Philipsa oraz dolny panel dostępu.

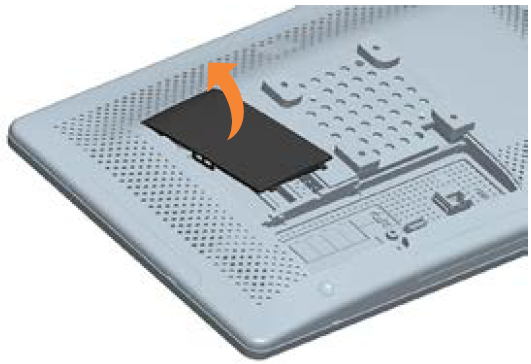

3. Usuń i zachowaj pokrywę DDR.

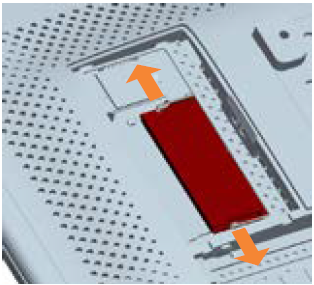

4. Aby usunąć istniejące moduły pamięci, pociągnij zakładki po obu stronach na zewnątrz, a moduł wyskoczy.

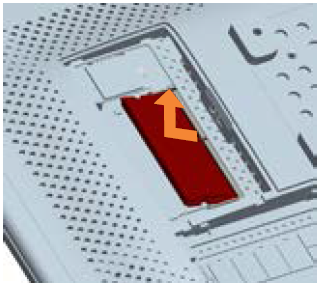

5. Włóż pierwszy moduł pamięci do tylnego gniazda pod kątem i następnie wciśnij w dół, aby zablokować go na miejscu. Włóż z powrotem pokrywę DDR i pokrywę kabli.

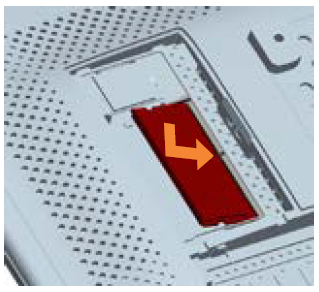

6. Włóż drugi moduł pamięci do tylnego gniazda pod kątem i następnie wciśnij w dół, aby zablokować go na miejscu. Włóż z powrotem pokrywę DDR i pokrywę kabli.
