Artykuł ten zawiera zdjęcia zestawu ściennego E143088

Poniżej znajduje się kilka różnych zdjęć zestawu E143088 do montażu ściennego dla komputerów all-in-one z serii E-/I-/X- Intel/Windows oraz monitorów dotykowych 02/03.

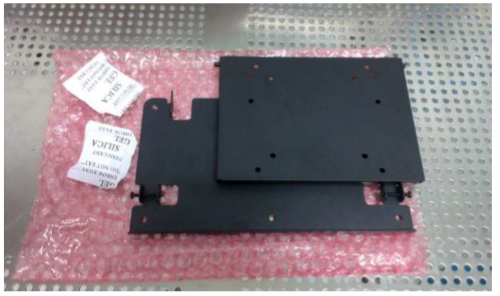

Płyta VESA monitora i płyta do montażu ściennego, które znajdują się w zestawie

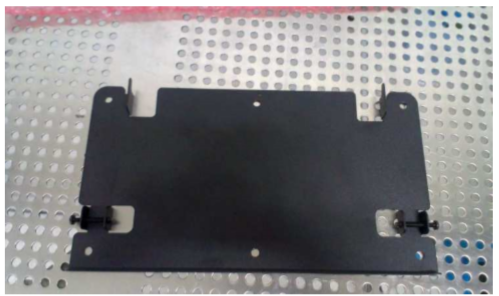

Płyta do montażu ściennego

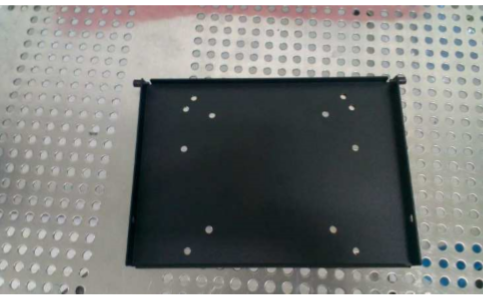

Płyta VESA monitora

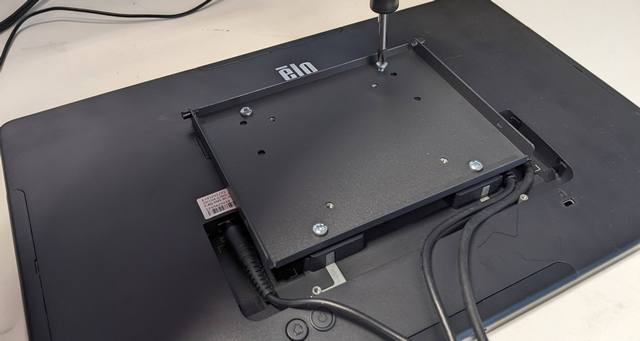

Montaż płyty monitora z tyłu 15-calowego I-Series 4 przy użyciu dostarczonych śrub VESA Philips

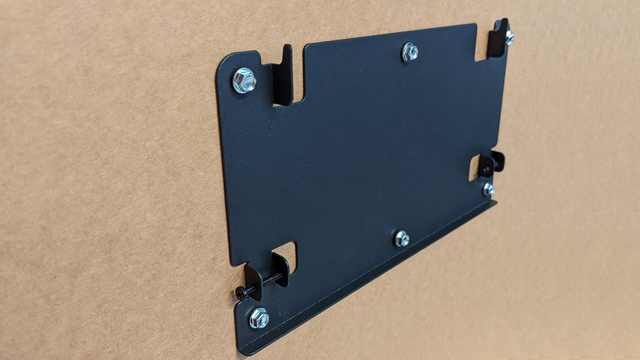

Płyta ścienna montowana jest do ściany w poniższej orientacji (śruby montażowe nie są dołączone)

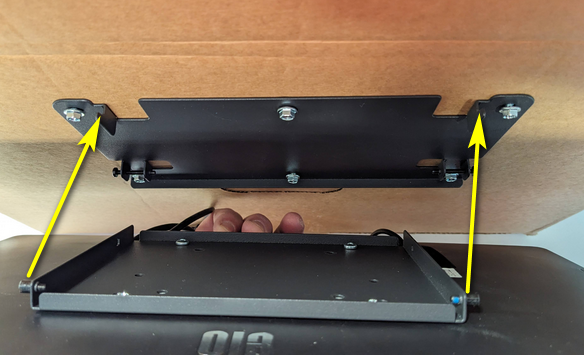

Zawieś urządzenie, umieszczając dwa bolce z uchwytu VESA na dwóch hakach płyty mocującej ściany.

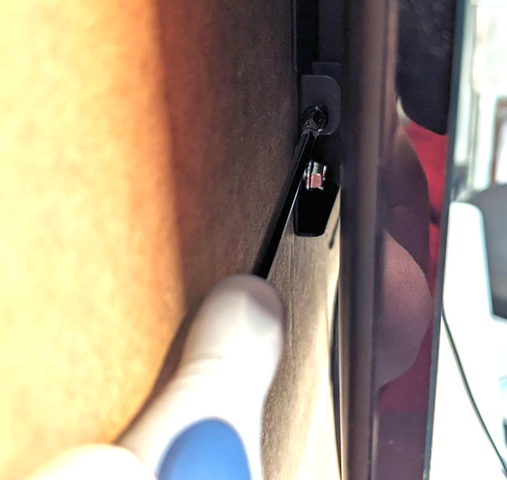

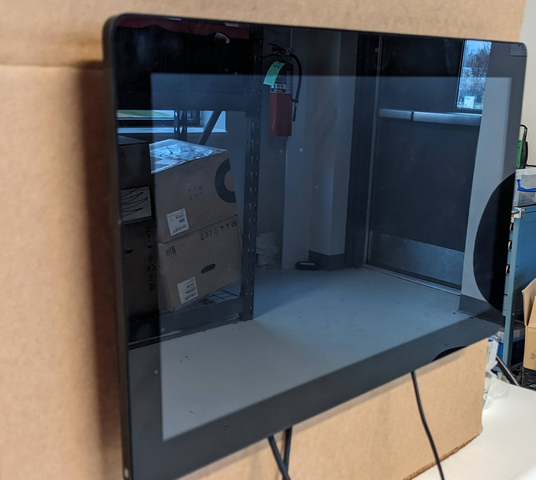

Zabezpiecz urządzenie, dokręcając dwie śruby Philips (jedna z każdej strony) uchwytu ściennego
