Artykuł ten zawiera informacje na temat montażu i konfiguracji Zestawu Konferencyjnego Elo

Szybka instrukcja instalacji sprzętu Zestawu Konferencyjnego Elo

Co jest w zestawie

• Kamera konferencyjna
• Moduł komputerowy i5 z systemem Windows 10 i aplikacjami
• 2x aktywne rysiki 2x pasywne rysiki
• Karty licencyjne oprogramowania dla tacy na rysiki
• Hub Elo

Inne akcesoria
Moduł komputerowy - 4x śruby M6x50, 4x śruby M8x50, 4x dystansy | Taca na rysiki - 2x śruby rączkowe | Kamera konferencyjna - 2x śruby rączkowe | Hub Elo - poradnik referencyjny, płytka odbiorcza z 4x śrubami, 2x osłony tacy dokującej z 3x śrubami, kabel CAT6 o długości 5 metrów, 1x kabel HDMI, 1x kabel USB C & adapter typu C do A, 2x uchwyty blokujące kable z 2x śrubami

Co jest potrzebne
Kompatybilny wyświetlacz Elo, uchwyt ścienny lub stojak z 600x600 lub 400x400 VESA, krótka śrubokręt Philips

Kroki instalacji sprzętu
Uwaga: Przeczytaj całą instrukcję przed rozpoczęciem instalacji, aby zaplanować miejsce montażu, trasowanie kabli i rozmieszczenie huba. Elo oferuje zalecenia dotyczące planowania montażu wyświetlacza, trasowania kabli, lokalizacji kamery oraz ustawienia stołu konferencyjnego w poradniku dotyczącym rozwiązań współpracy Elo dostępnym online na www.elotouch.com
Przeskanuj kod QR, aby zobaczyć stronę internetową:



1. Zainstaluj moduł komputerowy Elo (ECM)

A. Rozpakuj wyświetlacz i ostrożnie ułóż go ekranem do dołu na stole. (Nie podnoś za głośniki ani nie opieraj wyświetlacza na głośnikach.)

B. Odkręć i usuń pokrywę tacy dokującej (ECM) z tyłu wyświetlacza.


C. Wyjmij ECM z pudełka zestawu. (Upewnij się, że zachowałeś dwie karty licencyjne dołączone do zestawu.)

D. Umieść ECM nad prowadnicami z tyłu wyświetlacza i przesuwaj ECM do tyłu, aby zainstalować złącze.



E. Dokręć śrubę zabezpieczającą z przodu ECM.



2. Zainstaluj płytkę odbiorczą huba Elo

A. Usuń trzy śruby z pokrywy blankiety płytki odbiorczej z tyłu wyświetlacza i wyrzuć pokrywę.



B. Wyjmij płytkę odbiorczą, nowe pokrywy płytki odbiorczej 5553 i 6553 oraz śruby z pudełka zestawu konferencyjnego.

C.  Wybierz nową pokrywę płytki odbiorczej dla wyświetlacza 5553L lub 6553L i zamontuj płytkę odbiorczą przy użyciu dostarczonych śrub. Użyj pokrywy oznaczonej „55” dla 5553L i pokrywy oznaczonej „65” dla 6553L.



D. Podłącz płytkę odbiorczą (z zamontowaną pokrywą) do złącza dokującego na wyświetlaczu. Zamocuj pokrywę płytki odbiorczej za pomocą trzech śrub.

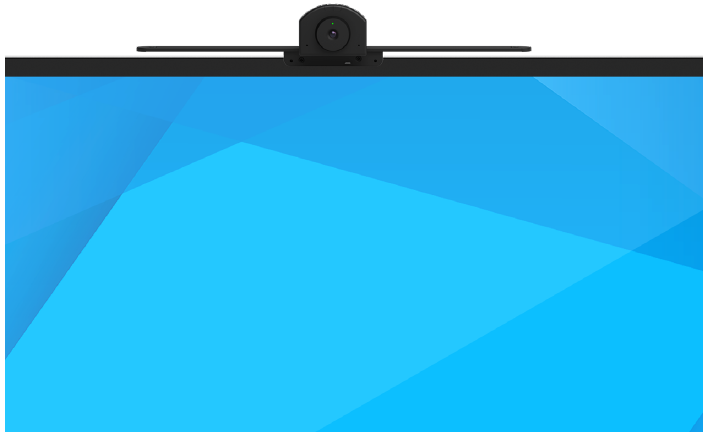

3. Zainstaluj kamerę konferencyjną

A. Wyjmij kamerę konferencyjną z pudełka zestawu konferencyjnego.

B. Wybierz jedno miejsce montażu – górne, dolne lub bocznie. Uwaga: Jeśli montujesz kamerę na dolnej części wyświetlacza, zainstaluj kamerę po zamontowaniu na ścianie. Zwróć uwagę, że taca na rysiki nie może być używana w tej konfiguracji.

C. Usuń pokrywę portu Elo Edge Connect™ z wybranego miejsca.



D. Podłącz kamerę konferencyjną do portu Elo Edge Connect. Upewnij się, że złącze USB na kamerze jest wyrównane z złączem na wyświetlaczu IDS.



E. Zamocuj kamerę do wyświetlacza, wkręcając i dokręcając długie śruby rączkowe po obu stronach.

F. Podłącz kabel jack 2,5 mm między kamerą a najbliższym połączeniem oznaczonym „KAMERA” z tyłu wyświetlacza IDS.



G. Upewnij się, że czujnik obrazu jest ustawiony tak, aby strzałka wskazywała w górę, obracając zgodnie z ruchem wskazówek zegara lub przeciwnie, w razie potrzeby. (W przypadku montażu dolnego strzałka musi wskazywać w dół)



4. Zainstaluj tacę na rysiki

A. Wyjmij tacę na rysiki z pudełka zestawu.



B. Usuń dolną pokrywę portu Elo Edge ConnectTM.

C. Zamocuj tacę na rysiki do wyświetlacza, wkręcając i dokręcając śruby rączkowe tacy na rysiki po obu stronach uchwytu.

D. Umieść rysik w tacy, aby można go było używać. (Używaj aktywnego rysika dla wyświetlaczy PCAP i pasywnego rysika dla wyświetlaczy IR.)

5. Zamontuj interaktywny wyświetlacz

A. Zamontuj wyświetlacz na ścianie, używając niskoprofilowego uchwytu ściennego Elo lub uchwytu trzeciopartyjnego zgodnie z instrukcjami dołączonymi do uchwytu. (Niektóre systemy montażowe trzeciopartyjne mogą wymagać dystansów 15 mm i dłuższych śrub montażowych (M6x50 mm lub M8x50 mm) dołączonych do zestawu, aby uniknąć zakłóceń z ECM.)



6. Zainstaluj hub Elo™

A. Wyjmij hub konferencyjny i akcesoria z zestawu konferencyjnego.
Uwaga: Dostarczany jest pojedynczy kabel CAT6 do bezpośredniego połączenia huba z wyświetlaczem. Można dodać dodatkowy sprzęt do interkonektów CAT6 w razie potrzeby (patrz podręcznik użytkownika huba Elo w celu uzyskania przykładów). Łączna długość trasowania kabli nie powinna przekraczać 35 metrów.

B. Podłącz jeden koniec kabla CAT6 do płytki odbiorczej huba Elo na wyświetlaczu.

C. Przeprowadź kabel CAT6 do huba Elo umieszczonego na stole i podłącz.

D. Podłącz dostarczone kable HDMI i USB-C do huba Elo i zamocuj uchwyty blokujące kable śrubami, aby zabezpieczyć kable do huba Elo. Kable są używane do połączeń urządzeń.



7. Podłącz kable i włącz system

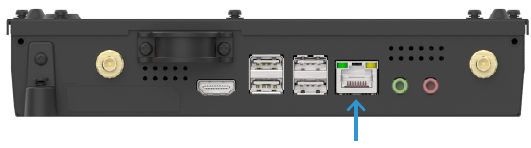

A. Podłącz kabel ethernetowy do ECM w celu uzyskania połączenia z internetem (zalecane). W przypadku połączenia bezprzewodowego zamontuj anteny WiFi na ECM.



B. Podłącz kabel zasilający AC znajdujący się w pudełku akcesoriów wyświetlacza Elo.



C. Otwórz boczną pokrywę na wyświetlaczu i włącz system.




Szybka instrukcja instalacji oprogramowania zestawu konferencyjnego Elo

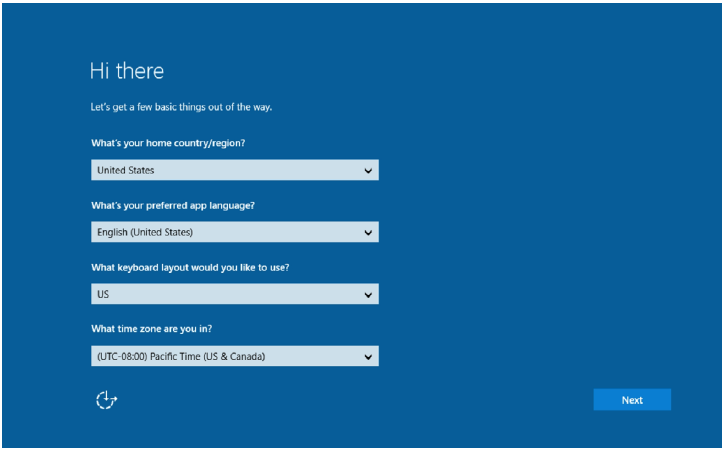

1. Skonfiguruj wyświetlacz i ECM

A. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby wybrać język OSD i ustawić godzinę/strefę czasową.

B. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zakończyć konfigurację systemu Windows. Można to zrobić za pomocą ekranu dotykowego lub klawiatury/myszy podłączonej przez port USB po bokach wyświetlacza.

Uwaga: Komputer musi być podłączony do internetu, aby zarejestrować oprogramowanie.



2. Zainstaluj oprogramowanie do spotkań
Na przykład: Instalacja Microsoft Teams

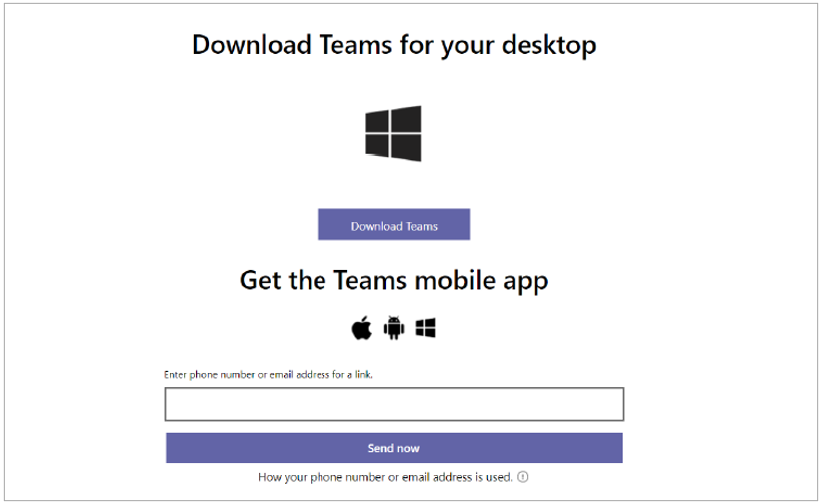

A. Otwórz przeglądarkę i przejdź do https://teams.microsoft.com/downloads

B. Pobierz i otwórz aplikację instalacyjną Teams.

C. Postępuj zgodnie z instrukcjami dotyczącymi instalacji Microsoft Teams.

D. Jeśli instalujesz inną aplikację do konferencji internetowych, taką jak Zoom lub Cisco Webex, pobierz i postępuj zgodnie z instrukcjami dotyczące instalacji tej aplikacji.

E. Określ sprzęt Elo jako swoje źródła:
i. Głośnik = Głośnik z redukcją echa
ii. Mikrofon = Głośnik huba Elo
iii. Kamera = Kamera konferencyjna Elo

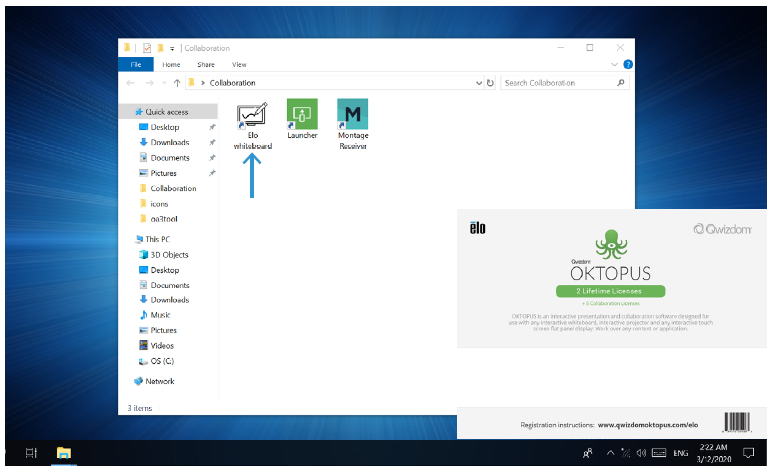

3. Zarejestruj licencję Qwizdom Oktopus (oprogramowanie tablicy interaktywnej)

A. Otwórz aplikację Elo Whiteboard znajdującą się w folderze Współpraca na pulpicie.

B. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

C. Użyj karty licencyjnej, którą zachowałeś z pudełka zestawu.

D. Podręcznik użytkownika Oktopus można znaleźć pod adresem https://qwizdomoktopus.com/user-guide

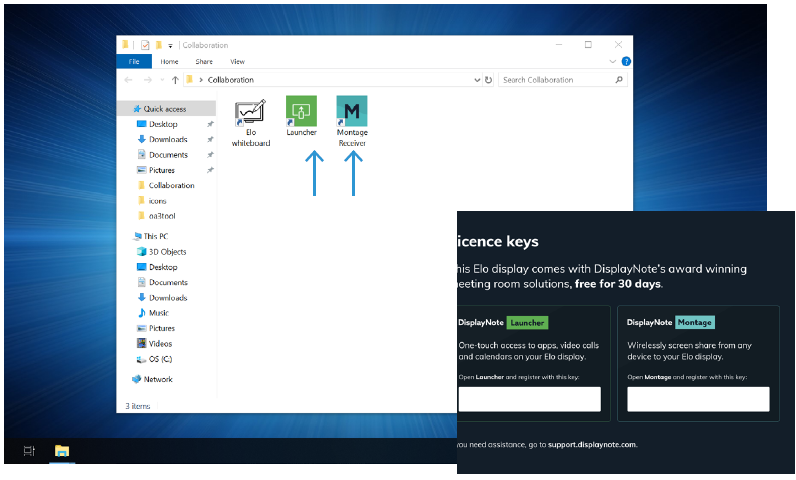

4. Zarejestruj licencje DisplayNote Montage i Launcher
(Aplikacja do bezprzewodowej prezentacji i organizowania spotkań)

A. Otwórz aplikacje DisplayNote znajdujące się w folderze Współpraca na pulpicie.

B. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

C. Użyj karty licencyjnej, którą zachowałeś z pudełka zestawu.

D. Skonfiguruj Launcher, aby dodać żądane aplikacje, korzystając z instrukcji znajdujących się pod adresem
https://www.displaynote.com/solutions/launcher

E. Informacje o Montage można znaleźć pod adresem
https://www.displaynote.com/solutions/montage



5. Zakończ konfigurację kamery konferencyjnej

A. Uruchom oprogramowanie do spotkań i włącz kamerę w tym oprogramowaniu.

B. Zielony wskaźnik aktywności zaświeci się, gdy kamera internetowa jest używana.

C. Jeśli kamerę zamontowano na górze lub na dole, przesuwaj kamerę w lewo/prawo i przechylaj w razie potrzeby, aby uzyskać pożądany obszar widzenia.

D. Jeśli kamerę zamontowano z boku, przesuwaj kamerę w górę/w dół i nachyl j ą w celu centerowania, w razie potrzeby, aby uzyskać pożądany obszar widzenia.

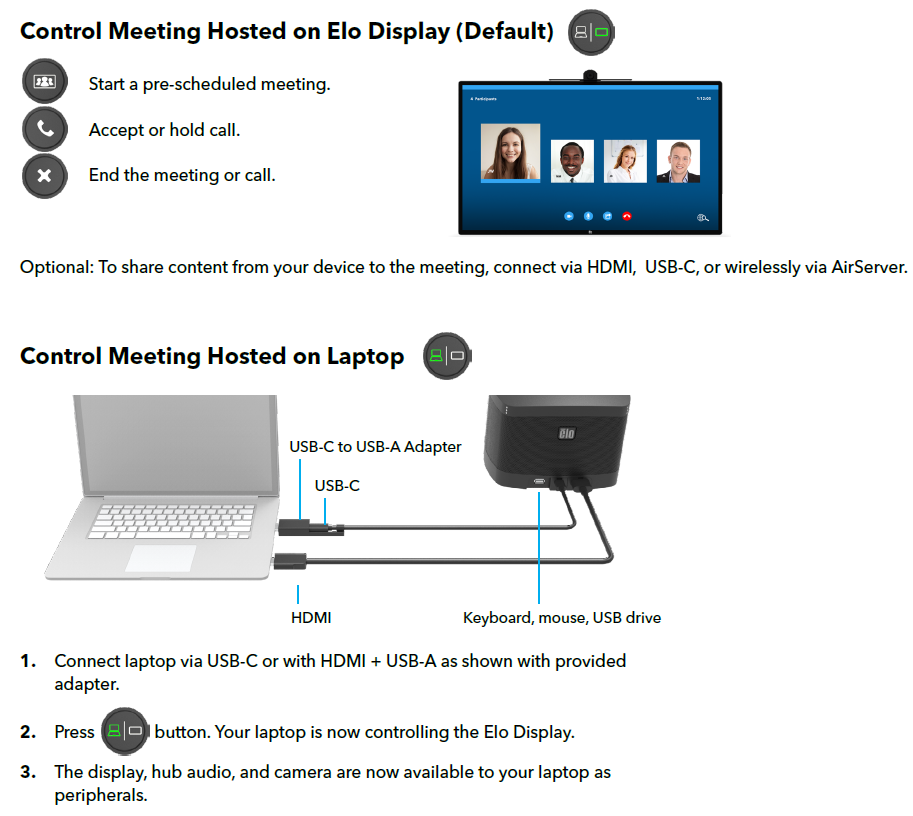

6. Konfiguracja huba Elo

A. Upewnij się, że oprogramowanie do spotkań jest otwarte, aby włączyć pełną funkcjonalność huba Elo.

B. Użyj przycisków na górze huba Elo, aby rozpocząć, zatrzymać i wyciszyć spotkanie



Pobierz wersję .pdf powyższej szybkiej instrukcji TUTAJ
