Ten artykuł wyjaśnia, jak złożyć podstawę stojaka montowanego na słupie E048069

Poniżej opisano, jak złożyć podstawę stojaka montowanego na słupie P/N: E048069.

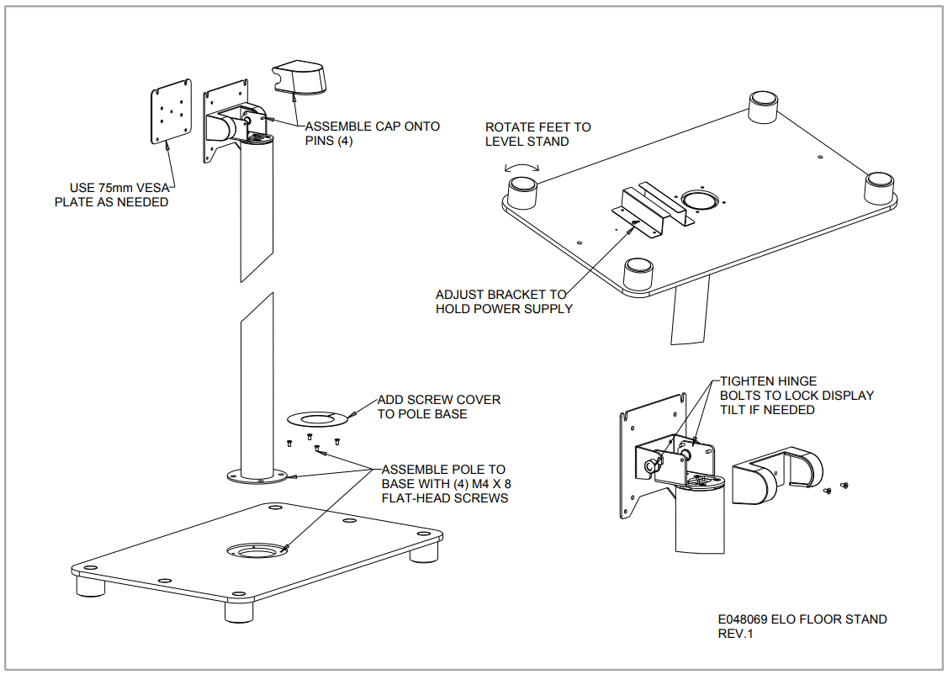

Każdy zestaw podstawy słupowej jest dostarczany z poniższą instrukcją montażu.



Poniżej znajdują się zdjęcia podstawy słupowej po wyjęciu z pudełka i złożonej.

1. Zewnętrzna etykieta na pudełku.

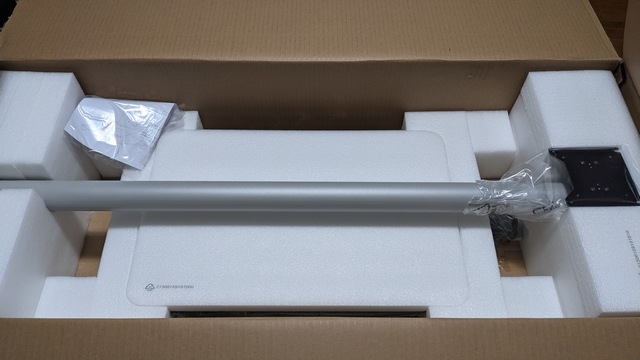

2. Usuń słup z górnej warstwy pudełka.

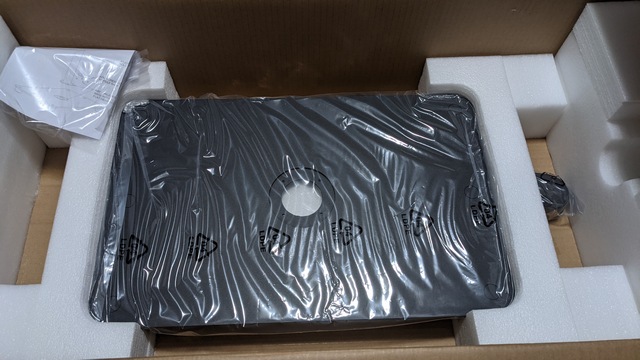

3. Usuń podstawę stojaka i inne części z pudełka.

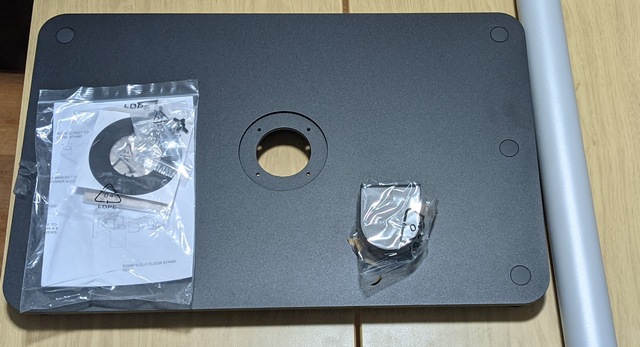

4. Poniżej pokazano zawartość pudełka przed rozpakowaniem części.

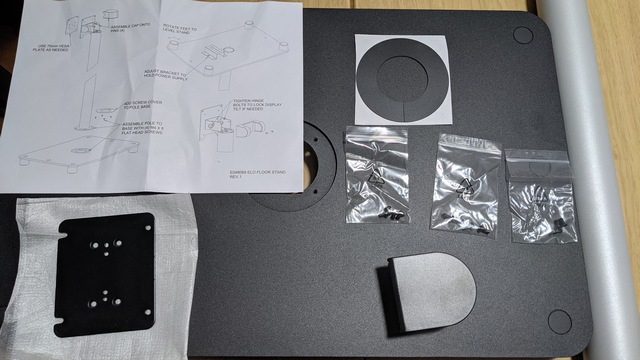

5. Cała zawartość pudełka rozpakowana.

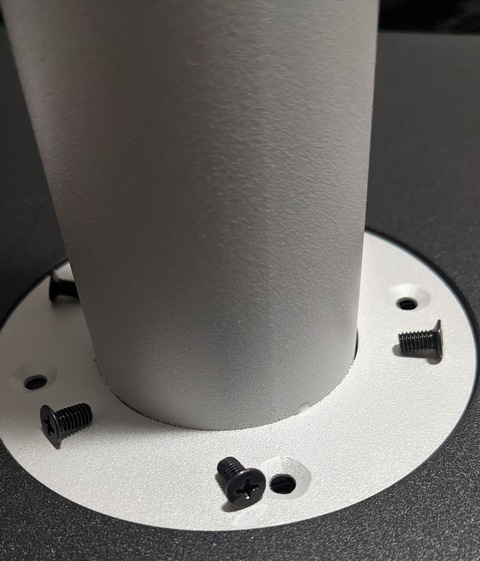

6. Postaw słup na podstawie i wyrównaj otwory.

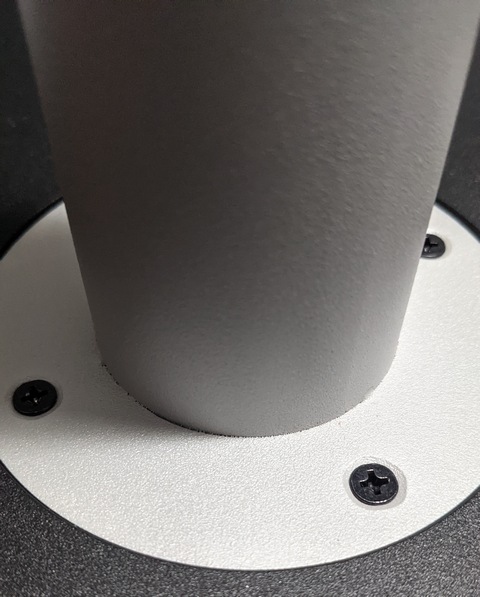

7. Użyj śrub płaskogłowych, aby przymocować słup do podstawy stojaka.

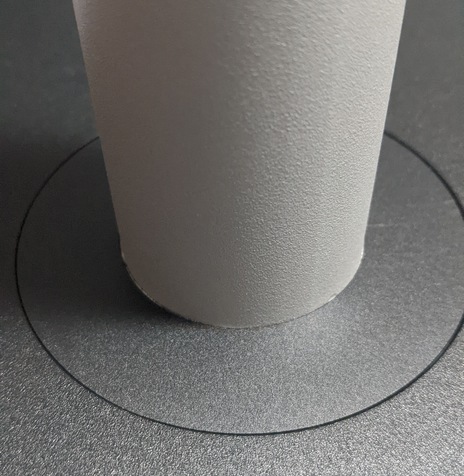

8. Wyrównaj pokrywę pierścienia klejącego nad śrubami i dociśnij na miejsce.

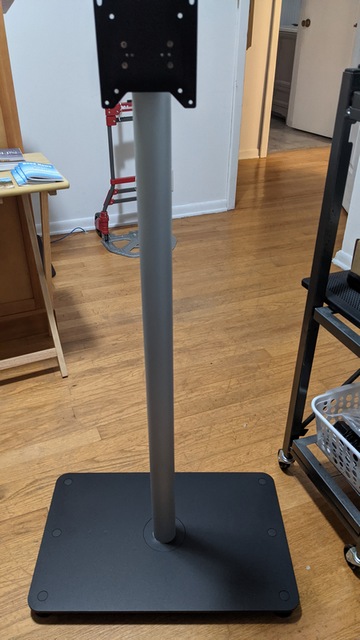

9. Poprowadź wszelkie pożądane kable przez otwór w dolnej części podstawy oraz przez otwór dostępu w słupie.

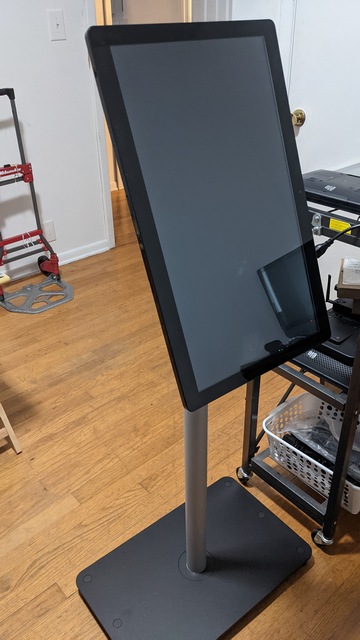

10. Przymocuj monitor lub komputer z dotykowym ekranem do słupa za pomocą dostarczonych śrub VESA 4 mm. Jeśli potrzebny jest uchwyt VESA 75 mm, użyj dołączonej płytki VESA 75 mm.
