Ten artykuł zawiera rysunki wymiarowe dla płyty kontrolera 2521

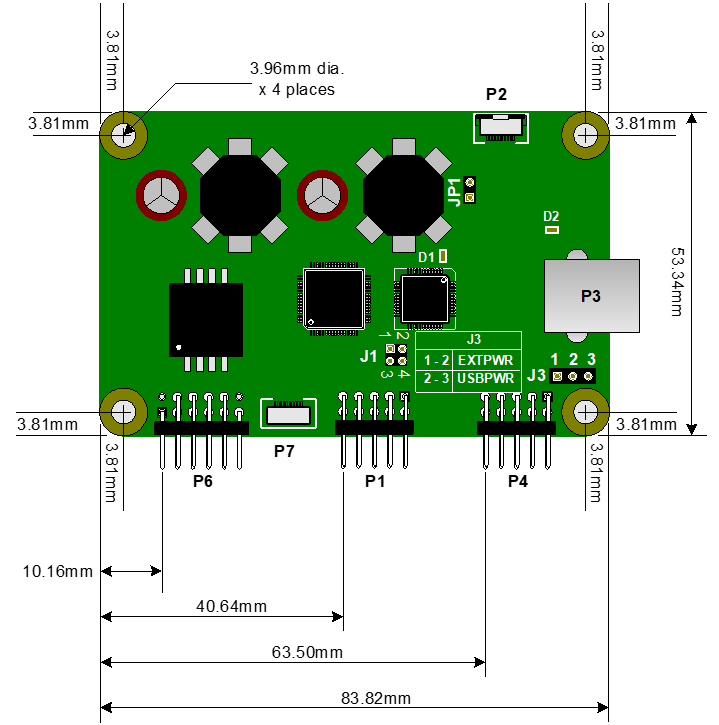

Wymiary Y:
Wymiary Z:
- Max wysokość nad górną częścią PCB: 9.5mm
- Max wysokość komponentu nad dolną częścią PCB: 2.54mm
- Max wysokość całej płyty: 13.8mm (13.1 typowe)
Zobacz dodatkowe informacje i dokumentację dla płyty kontrolera 2521 w tym artykule wiedzy.
